4.4.3　三阶互调

三阶互调的定义是基波ω1或ω2的功率减去三阶互调分量(2ω1-ω2)或的(2ω2-ω1)输出功率。用公式表示为

式中IM3为三阶互调；Po1为基波功率；Po3为三阶互调分量的功率。

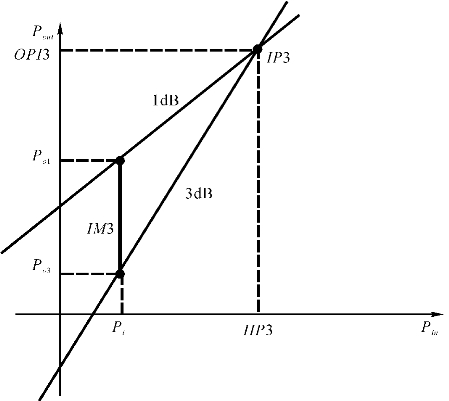

三阶互调示意图见图4-6。

图4-6　三阶互调

设基波分量的线性增益为G1，三阶互调分量增益为G3。对于基波分量，输入功率变化1 dB输出功率也变化1 dB，而对于三阶互调分量，输入功率变化1 dB输出功率则变化3 dB。在以下的分析中，所有公式均采用分贝形式，因此有

所以

得出

又因为

则

即

可以看出，输出三阶截点OIP3等于输出功率加上三阶互调IM3的一半。对于一个确定的放大器，OIP3是一个常数，线性增益G1为常数。如果输入功率增大，输出功率也增大，IM3将变小，如果输入功率减小，输出功率也随之减小，IM3将变大。因此当讨论IM3时，必须明确说明是在哪一个输出功率值下的IM3才有实际意义。

同时可得出1 dB压缩点与IM3的关系为：

G1和G3的关系为：
