1.7.3.3 4.3.3　功率增益及功率1 dB压缩点

4.3.3　功率增益及功率1 dB压缩点

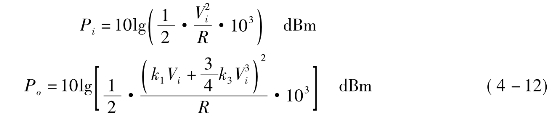

设放大器输入输出阻抗相等，根据电压与功率的关系，有

pagenumber_ebook=47,pagenumber_book=36

式中Pi为输入功率；Po为输出功率；k3小于0。

则功率增益G为

pagenumber_ebook=47,pagenumber_book=36

1 dB压缩点的功率增益G1dB为

1 dB压缩点的输入功率为

pagenumber_ebook=47,pagenumber_book=36

1dB压缩点的输出功率为

pagenumber_ebook=47,pagenumber_book=36

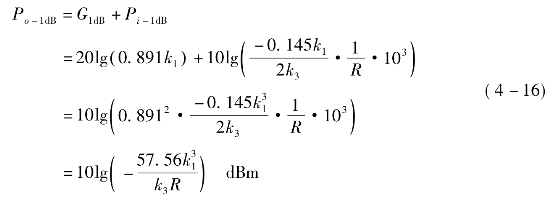

如果取阻抗等于50Ω，则1 dB压缩点的输出功率为

pagenumber_ebook=48,pagenumber_book=37

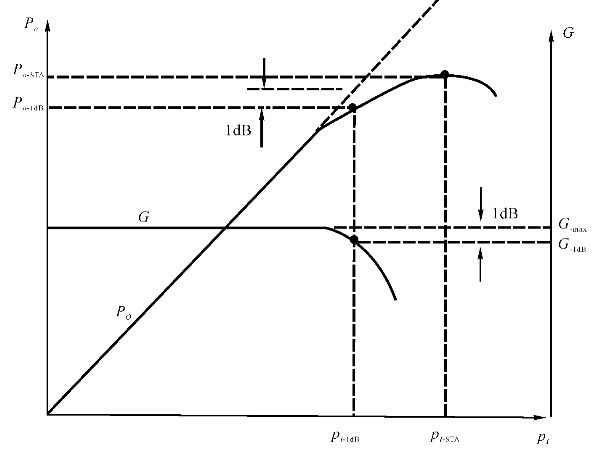

功率输入输出特性曲线见图4-3。

pagenumber_ebook=48,pagenumber_book=37

图4-3　功率输入输出特性曲线
