1.7.3.1 4.3.1　输出信号频率组成

4.3.1　输出信号频率组成

设输入信号为一单音正弦信号，幂级数模型取到三阶，则有

pagenumber_ebook=46,pagenumber_book=35

式中Vi为输入信号的幅度；ω为输入信号的角频率；k1、k2、k3为模型系数。

可以看出，系统的输入只有一个频率，而放大器的输出却出现了直流分量和基波的二倍频、三倍频等谐波分量。其中基波分量为有用信号，二倍频和三倍频为谐波失真。基波不但与线性增益有关，还与三次系数k3有关。二次谐波与输入的平方成正比，三次谐波与输入的三次方成正比。输出信号的频谱见图4-2。

pagenumber_ebook=46,pagenumber_book=35

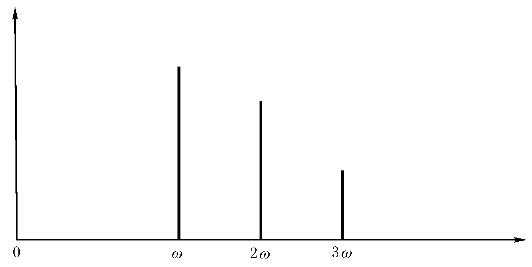

图4-2　单音正弦信号输出频谱
