地面站与星载设备配合，共同完成跟踪测量、遥测、遥控、通信功能。地面站主要包括天线馈源系统、跟踪系统、上行链路、下行链路、基带系统、通信数传等。见图1-3。

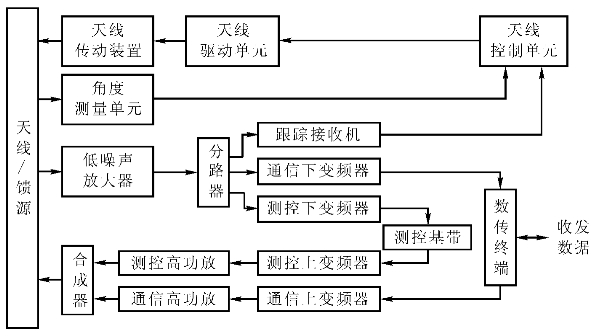

图1-3地面站原理框图

天线馈源系统的主要功能为，接收来自卫星的微弱信号，发送地面站的上行大功率信号，在地面和卫星之间建立一条双向的射频信道。

跟踪系统主要包括跟踪接收机、天线控制单元、天线驱动单元、天线传动装置、角度测量单元。跟踪接收机测出角度误差信号，通过天线控制单元驱动天线转动，实现对卫星的实时自动跟踪。而角度测量单元则实时测出天线的角度信息。

上行链路包括上变频器和高功率放大器。其作用是把基带产生的中频信号上变频为射频信号，放大后从天线发射出去。高功率放大器有两种类型，一是速调管高功率放大器，二是行波管高功率放大器。速调管高功率放大器的瞬时带宽较窄，需要设置若干个通道才能覆盖较大的频率范围。而行波管高功率放大器则没有这个问题。

下行链路包括宽带低噪声放大器和下变频器。其作用是把天线接收的微弱射频信号放大后，下变频为中频信号送给基带。低噪声放大器为宽带放大器，为跟踪系统、下行链路、下行通信所共用。

基带系统主要包括中频接收单元、中频调制单元、遥测单元、遥控单元、测距单元等。其作用是接收和处理下行遥测和测距信号，产生和发送上行遥控和测距信号，实现遥测、遥控、测距和多普勒频率测量等功能。

通信数传系统主要是通过数传终端实现应用数据的收发。
