星载测控通信系统包括星载测控分系统和星载通信分系统，见图1-2。星载测控分系统主要由测控天线、遥控接收机、遥测发射机、指令单元、遥测单元等组成。星载测控分系统的主要功能为接收遥控指令、发送遥测信息和转发测距信号。来自地面的遥控和测距信号通过星载测控天线送到遥控接收机，经过处理后，遥控信号送到指令单元，而测距信号则转发到遥测发射机。指令单元将收到的遥控信号解调后，将指令信息送到相应的执行单元。遥测信息通过遥测单元的调制后送到遥测发射机，与下行测距信号一起通过测控天线发向地面。另外，下行遥测和测距信号可以不用遥测发射机的高功率放大器和测控天线，而是切换到通信发射机的高功率放大器，从通信天线发向地面。

对于通信卫星来说，星载通信分系统主要是通信转发器。通信转发器包括通信天线、分路转接单元、通信接收机、分路转接及处理单元、通信发射机、合成转接单元等关键部件。星载通信分系统的主要功能是通过通信天线接收地面发来的信号，进行宽带接收、处理、放大、合成，然后再通过通信天线发回地面。

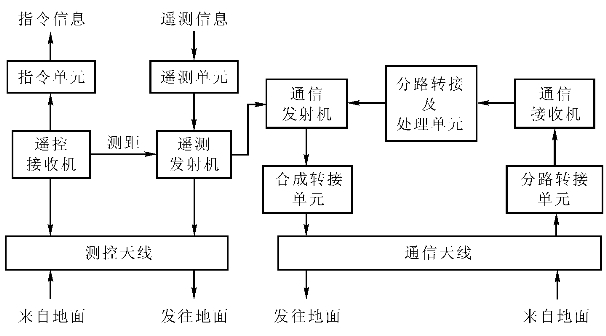

图1-2星载测控通信系统原理框图
