一、外加剂法

外加剂法是指在施工前先将砂浆的拌和水预先加热，水泥、砂和石灰膏等材料在搅拌前也应保持正温，使砂浆经过搅拌、运输，在砌筑时具有5℃以上的温度。在拌和水中掺入外加剂，砂浆在砌筑后可以在负温条件下硬化。

由于掺外加剂砂浆在负温条件下强度可以持续增长，砌体不会发生沉降变形，且施工工艺简单，因此，砌筑工程的冬期施工方法应以外加剂法为主，砌筑工程中常用的外加剂为氯盐或亚硝酸钠等盐类，即掺盐砂浆法。

（一）掺盐砂浆法的作用原理

砂浆中掺入一定数量的盐类，可以降低水溶液的冰点，保证砂浆中有液态水存在，使水化反应在一定负温下不间断进行，使砂浆在负温下强度能够继续缓慢增长。以浓度为5%的食盐溶液为例，当溶液温度下降至－3℃时，溶液中开始有冰析出，此时的温度称为该浓度溶液的冰点。溶液的浓度不同，溶液的冰点也不同，溶液的冰点随溶液浓度的增加而降低。随着水温的不断降低，析出来的冰也越来越多。因此，在负温下进行砌筑工程施工时，只要在砂浆的拌和水中掺入一定数量的盐类，就能降低砂浆拌和水的冰点，只要砂浆温度不低于该种盐类最低共溶点，砂浆中就会有液态水存在，砂浆就不会受冻，因此，在一定的负温条件下，砌筑工程采用掺盐砂浆法施工，就不会在砌体材料表面形成冰膜，而且水泥水化反应也能继续进行，砂浆的强度也能继续增长。同时氯盐又是提高水泥早期强度的早强剂，只要合理地配制和使用掺盐砂浆，就能确保负温条件下施工时砌体的强度和质量。

（二）掺氯盐外加剂的适用范围

由于氯盐砂浆吸湿性大，使结构保温性能下降，并且有导电性、盐析现象，而且还对钢筋有腐蚀作用，因此，不得在下列情况下使用：

1.对装饰工程有特殊要求的建筑物。

2.处于潮湿环境的建筑物。

3.配筋、钢铁埋件无可靠的防腐处理措施的砌体。

4.接近高压线的建筑物（变电所、发电站等）。

5.经常处于地下水位变化范围内以及在地下未设置防水措施的基础。

（三）氯盐外加剂的掺量

采用掺盐砂浆法进行施工，必须按不同负温界限控制掺盐量，当砂浆氯盐掺量过少，砂浆内会出现大量的冰结晶体，水化反应极其缓慢，会降低早期强度；如果氯盐掺量大于10%，砂浆的后期强度会显著降低，同时导致砌体盐析量过大，增大吸湿性，降低保温性。因此，氯盐掺量应按表10.7选用。氯盐应以氯化钠为主，当气温低于－15℃时，也可与氯化钙掺和使用。

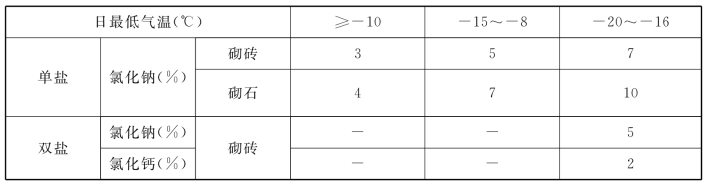

表10.7　砂浆掺盐量（占用水量的百分含量）

（四）施工工艺及技术要求

1.对原材料的要求

（1）砖、石、砌块在砌筑前，应清除表面污物、冰雪等，不得使用遭水浸泡和受冻的砖或砌块。

（2）砂浆宜优先选用普通硅酸盐水泥拌制，冬期砌筑不得使用无水泥拌制的砂浆。

（3）石灰膏、黏土膏、电石膏等宜保温防冻，如遭受冻结，应经融化后方可使用。

（4）拌制砂浆所用的砂不得含有直径大于1cm的冻结块或冰块。

2.拌制砂浆时，水的温度不得超过80℃，砂的温度不得超过40℃；当水温超过规定时，应将水、砂先行搅拌，再加水泥，以防出现假凝现象。

3.冬期施工时，对砖不得浇水湿润，可适当增大砂浆稠度。

4.砂浆试块的留设，除应按常温规定要求外，尚应增设不少于两组与砌体同条件养护的试块，分别用于检验各龄期强度和转入常温20d的砂浆强度。

5.外加剂溶液应设专人配制，应先配制成规定浓度溶液置于专用容器中，然后再按规定加入搅拌机中，拌制成所需砂浆。不得直接将氯盐加入搅拌机中。

6.砌筑施工时，掺盐砂浆的上墙温度不应低于5℃，否则必须对原材料进行加热（应优先加热水）。

7.掺盐砂浆法最适宜的温度为－15℃以上，当设计无要求且最低气温等于或低于－15℃时，砌筑承重砌体砂浆强度等级应按常温施工提高一级。

8.配筋的砖基础不得采用掺盐砂浆法施工。

9.每天收工前，将垂直灰缝填满，上面不铺灰浆，同时用草帘等保温材料将砌体上表面加以覆盖。第二天施工前，应先将砌体表面的霜雪清扫干净，然后再继续砌筑。
