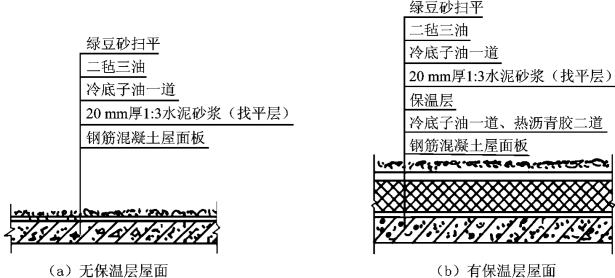

卷材屋面的防水层是用胶结剂或热熔法逐层粘贴卷材而成的。其一般构造层次如图8.1所示，施工时以设计为依据。

（二）材料要求

沥青具有不透水、不导电、耐酸、耐碱、耐腐蚀等特点，是屋面防水的理想材料。

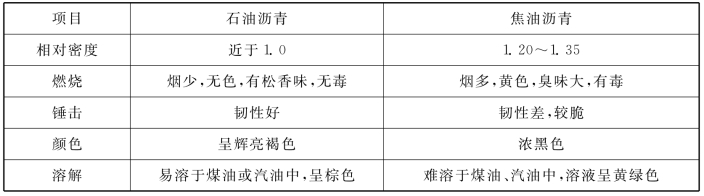

施工时，应注意沥青的产地、品种、标号等。沥青有石油沥青和焦油沥青两类，性能不同的沥青不得混合使用。石油沥青与焦油沥青的区别见表8.2。

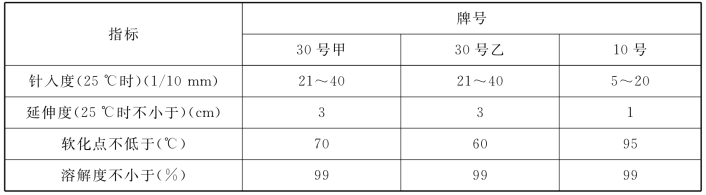

石油沥青分为道路石油沥青、建筑石油沥青和普通石油沥青。建筑石油沥青主要用于屋面、地下防水工程和油毡制造，常用牌号为30号甲、30号乙和10号。建筑石油沥青的几项主要指标见表8.3。

沥青的主要技术指标是针入度、延伸度、软化点等。目前，我国确定沥青牌号的标准是按针入度划分的。

沥青在贮运过程中，应防止混入杂质、砂土以及水分；宜堆放在阴凉、干净、干燥的地方，适当遮盖，避免雨水、阳光直接淋晒，并按品种、牌号分别堆放。

强制性条文：“屋面工程所采用的防水、保温隔热层材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行的国家产品和设计要求。”

（1）石油沥青油毡卷材

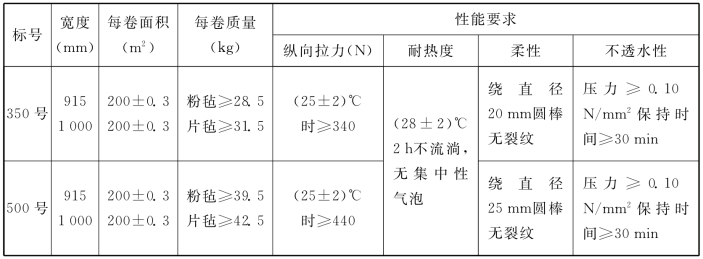

石油沥青油毡卷材规格及技术性能要求见表8.4。

（2）高聚物改性沥青卷材

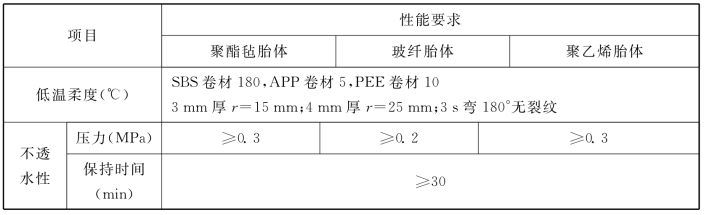

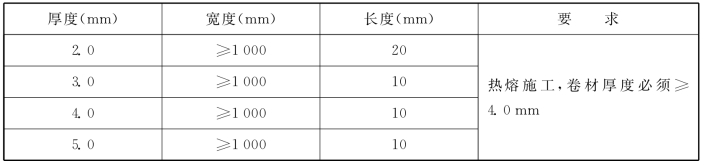

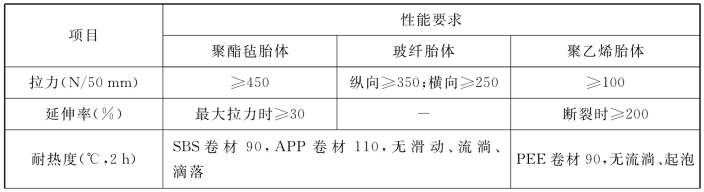

高聚物改性沥青防水卷材规格和技术性能要求分别见表8.5、表8.6。

（3）合成高分子防水卷材

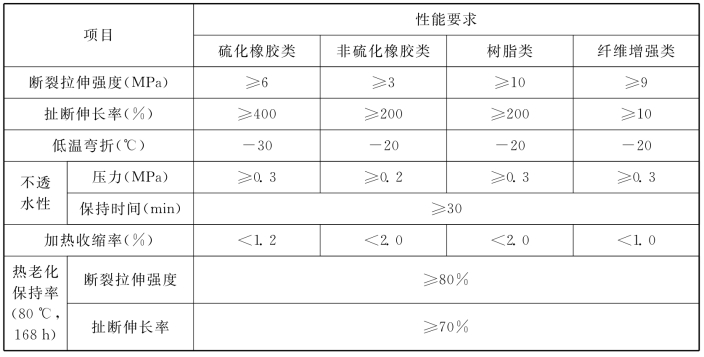

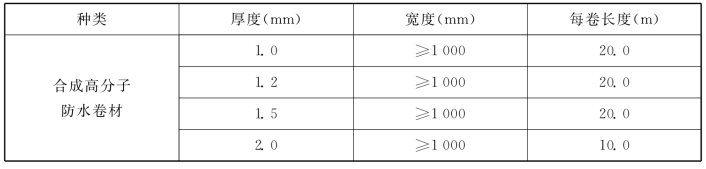

合成高分子防水卷材规格和技术要求分别见表8.7、表8.8。

防水卷材应贮存在阴凉通风的室内，严禁接近火源；油毡必须直立堆放，高度不宜超过两层，不得横放、斜放；应按标号、品种分类堆放。

（三）卷材防水层施工

1.结构层、找平层施工

混凝土结构，分为装配式钢筋混凝土板和整体现浇细石混凝土板两种。基层采用装配式钢筋混凝土板时，要求板安置平稳，板端缝要密封处理，板端及板的侧缝应用细石混凝土灌缝密实，其强度等级不应低于C20。板缝经调节后宽度仍大于40mm以上时，应在板下设吊模补放构造钢筋后，再浇细石混凝土。

强制性条文：“屋面（含天沟、檐沟）找平层的排水坡度必须符合设计要求。”

找平层的作用是保证卷材铺贴平整、牢固；找平层必须清洁、干燥。找平层是防水层的直接基层，施工的表面光滑度、平整度将直接影响到卷材屋面防水层质量。

常用的找平层分为水泥砂浆找平层、细石混凝土找平层和沥青砂浆找平层。找平层宜设分格缝，并嵌填密封材料。

（1）水泥砂浆找平层和细石混凝土找平层

厚度要求：与基层结构形式有关。

技术要求：屋面板等基层应安装牢固，不得有松动现象。

（2）沥青砂浆找平层

厚度要求：与基层结构形式有关。

技术要求：屋面板等基层应安装牢固，不得有松动现象，屋面应平整、清扫干净，沥青和砂的质量比为1∶8。

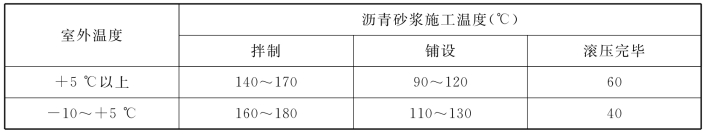

沥青砂浆施工时要严格控制温度，具体要求见表8.9。

强制性条文：“保温层的含水率必须符合设计要求。”

保温层可分为松散材料保温层、板状保温层及整体现浇保温层三种。一般的房屋均设保温层，以便在冬季阻止室内温度下降过快，夏季起隔热的作用。

松散材料保温层的施工要求：基层应平整、干燥、干净；含水率应符合设计要求；松散保温材料应分层铺设并压实，压实的程度与厚度应经试验确定；保温层材料施工完毕后，应及时进行找平层和防水层的施工；雨季施工时，保温层应采取遮盖措施。

板状保温层的施工要求：基层应平整、干燥、干净；板状保温材料应紧靠在需保温的基层表面上，并应铺平垫稳；分层铺设的板块上下层接缝应相互错开，板间缝隙应采用同类材料填密实；粘贴的板状保温材料应贴严、粘牢。

整体现浇保温层的施工要求：沥青膨胀蛭石、沥青膨胀珍珠岩宜用机械搅拌，且应色泽一致无沥青团；压实程度根据试验确定，其厚度应符合设计要求，表面应平整；硬质聚氨酯泡沫塑料应按配合比准确计量，发泡厚度应均匀一致。

强制性条文：“卷材防水层不得有渗漏或积水现象。”

卷材防水层应采用沥青防水卷材、高聚物改性沥青防水卷材或合成高分子防水卷材。

（1）沥青防水卷材的铺设

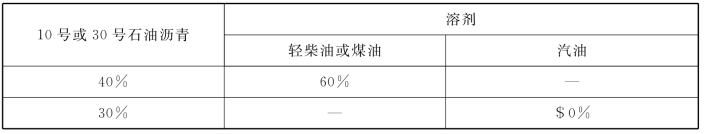

①沥青冷底子油：冷底子油为石油沥青加溶剂溶解而成，可按表8.10配制。

第一种方法：将沥青加热熔化，使其脱水不再起泡为止。再将熔好的沥青倒入桶中冷却，待达到110～140℃时，将沥青呈细流状慢慢注入一定量的溶剂中，并不停地搅拌，直至沥青完全加完、溶解均匀为止。

第二种方法：与上述方法一样，先将熔化沥青倒入桶或壶中，待冷却至110～140℃后，将溶剂按配合比要求分批注入沥青熔液中，边加边不停地搅拌，直至加完、溶解均匀为止。

②沥青胶结材料：用一种或两种标号的沥青按一定配合比熔合，经熬制脱水后，可制成胶结材料。为了提高沥青的耐热度、韧性、黏结力和抗老化性能，可在熔化后的沥青中掺入10%～15%的粉状填充材料，配制成沥青胶结材料。填充材料普遍采用石灰石粉、白云石粉、滑石粉、云母粉等。

配制石油沥青胶结材料，一般采用10号、30号、60号石油沥青中两种或三种牌号的沥青按一定配合比熔合。选择配合比时，应选配具有所需软化点的一种或两种沥青的熔化物。

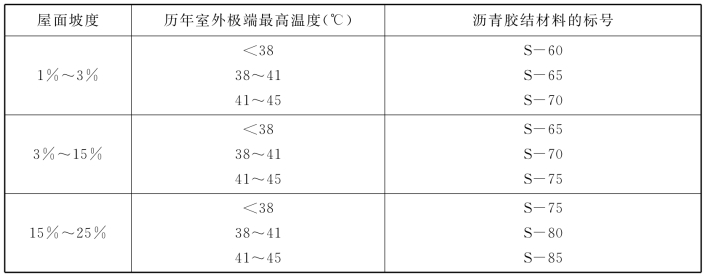

沥青胶结材料的标号选用见表8.11。

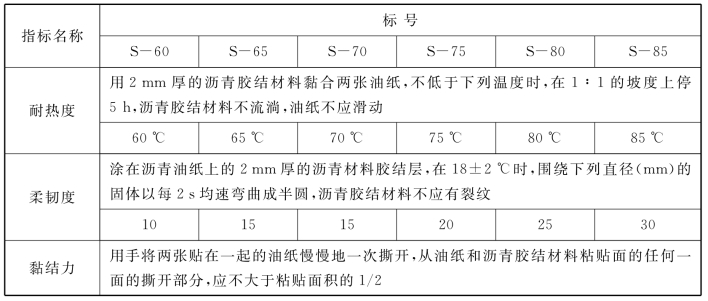

石油沥青胶结材料技术指标见表8.12。

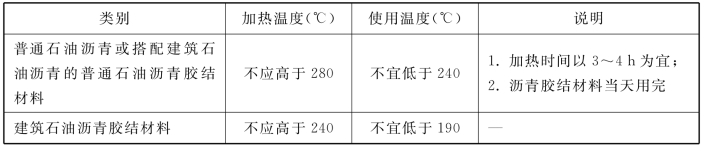

热沥青胶结材料加热和使用温度见表8.13。

③涂刷冷底子油：找平层表面要平整、干净，涂刷要薄而均匀，不得有空白、麻点、气泡。涂刷宜在铺油毡前1～2h进行，使油层干燥而不沾灰尘。

④卷材铺贴的一般要求

A.卷材防水层施工应在屋面其他工程全部完工后进行。

B.铺贴多跨和有高低跨的房屋时，应按先高后低、先远后近的顺序进行。

C.在一个单跨房屋上铺贴时，先铺贴排水比较集中的部位，按标高由低到高铺贴，坡与立面的卷材应由下向上铺贴，使卷材按流水方向搭接。

D.铺贴方向一般视屋面坡度而定，当坡度在3%以内时，卷材宜平行于屋脊方向铺贴；坡度在3%～15%时，卷材可根据当地情况决定平行或垂直于屋脊方向铺贴，应避免卷材溜滑。

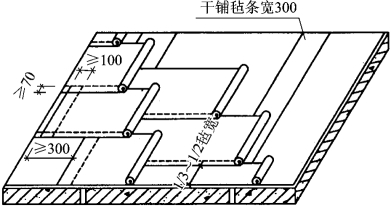

E.卷材平行于屋脊方向铺贴时，长边搭接不小于70mm；短边搭接，平屋面不应小于100mm，坡屋面不小于150mm；相邻两幅卷材短边接缝应错开不小于500mm；上下两层卷材应错开1／3或1／2幅度。详见图8.2和8.3所示。

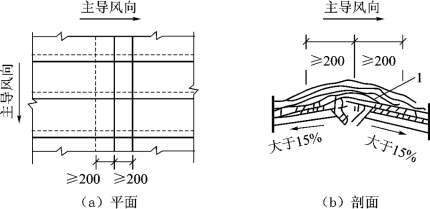

F.平行于屋脊的搭接缝应顺流水方向搭接；垂直屋脊的搭接缝应顺主导风向搭接，如图8.4所示。

G.上下两层卷材不得相互垂直铺贴。

H.坡度超过25%的拱形屋面和天窗下的坡面上，应尽量避免短边搭接，如必须短边搭接时，搭接处应采取防止卷材下滑的措施。

⑤沥青胶的浇涂：沥青胶可用浇油法或涂刷法施工，浇涂的宽度要略大于油毡宽度，厚度控制在1～1.5mm。为使油毡不致歪斜，可先弹出墨线，按墨线推滚油毡。油毡一定要铺平压实，黏结紧密，赶出气泡后将边缘封严；如果发现气泡、空鼓，应当场割开放气，补胶修理。压贴油毡时沥青胶应挤出，并随时刮去。

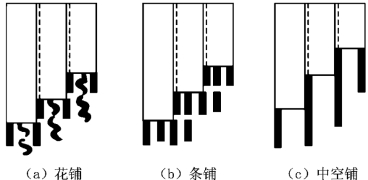

空铺法铺贴油毡，是在找平层干燥有困难或做排气屋面时采取的做法。空铺法贴第一层油毡时，不满涂沥青胶，做法如图8.5所示，使第一层和基层之间有相互贯通的空隙，在屋脊和屋面上设置排气槽、出气孔，互相连通形成“排气屋面”。

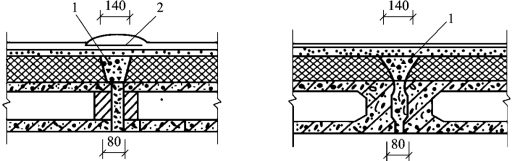

⑥排气槽与出气孔做法：排气槽与出气孔主要是使基层中多余的水分通过排气槽、出气孔排出，避免影响油毡质量。在预制隔热层中做排气槽、出气孔，如图8.6所示。

（2）高聚物改性沥青防水卷材的铺设

高聚物改性沥青防水卷材的铺设方法分冷粘法铺贴卷材、热熔法铺贴卷材和自粘法铺贴卷材。

①冷粘法铺贴卷材

施工验收规范规定：胶黏剂涂刷应均匀，不露底、不堆积。

施工要点：在构造节点部位及周边200mm范围内，均匀涂刷一层不小于1mm厚度的弹性沥青胶黏剂，随即粘贴一层聚酯纤维无纺布，并在布上涂一层1 mm厚度的胶黏剂。

②热熔法铺贴卷材

施工验收规范规定：火焰加热器加热卷材应均匀，不得过分加热或烧穿卷材，厚度小于3mm的高聚物改性沥青防水卷材严禁采用热熔法施工；卷材表面热熔后应立即滚铺卷材，卷材下面的空气应排尽，并用压辊滚压使其黏结牢固，不得有空鼓；卷材接缝部位必须溢出热熔的改性沥青胶；铺贴的卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折。

施工要点：清理基层上的杂质，涂刷基层处理剂，要求涂刷均匀、厚薄一致，待干燥后，按设计节点构造做好处理，再按规范要求排布卷材、定位、画线，弹出基线；热熔时，应将卷材沥青膜底面向下，对正粉线，用火焰喷枪对准卷材与基层的结合面，同时加热卷材与基层，喷枪距加热面50～100mm，当烘烤到沥青熔化，卷材表面熔融至呈光亮黑色时，应立即滚铺卷材，并用胶皮压辊滚压密实，排除卷材下的空气，粘贴牢固。

③自粘法铺贴卷材

施工验收规范规定：铺贴卷材前，基层表面应均匀涂刷基层处理剂，干燥后应及时铺贴卷材；铺贴卷材时，应将自粘胶底面的隔离纸全部撕净；卷材下面的空气应排尽，并用压辊滚压使其黏结牢固；铺贴的卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折；搭接部位宜采用热风机加热，随即粘贴牢固；接缝口应用密封材料封严，宽度不小于10mm。

施工要点：清理基层，涂刷基层处理剂，节点除附加增强处理、定位、弹线工序外，均同冷粘法和热熔法；铺贴卷材一般由三人操作，其中一人撕纸，一人滚铺卷材，一人随后将卷材压实；铺贴时，应按基线的位置，缓缓剥开卷材背面的防粘隔离纸，将卷材直接粘贴于基层上，随撕隔离纸，随即将卷材向前滚铺，卷材应保持自然松弛状态，不得拉得过紧或过松，不得皱折，每铺好一段卷材应立即用胶皮压辊压实粘牢；卷材搭接部位宜用热风枪加热，加热后粘贴牢固，用溢出的自粘胶刮平封口；大面积卷材铺贴完毕后，所有卷材接缝处应用密封膏封严，宽度不应小于10mm；铺贴立面、大坡度卷材时，应加热后粘贴牢固；采用浅色涂料做保护层时，应待卷材铺贴完成并经检验合格，清扫干净后涂刷，涂层应与卷材粘结牢固，厚薄均匀，避免漏涂。

（3）合成高分子防水卷材的铺设

施工要点：基层应牢固，无松动、起砂，表面应平整光滑，含水率宜小于9%。表面凹坑用1∶3水泥砂浆抹平。基层涂聚氨酯底胶，节点除附加增强处理、定位、弹线工序外，均同冷粘法和热熔法；再进行大范围涂刷一遍，干燥4h以后方可进行下一道工序；卷材搭接宽度为100mm，粘贴卷材时用刷子将聚氨酯底胶均匀涂刷在翻开的卷材接头两面，干燥30min后即可粘贴，并用胶皮压辊用力滚压；卷材收头处重叠三层，须用聚氨酯嵌缝膏密封，在收头处再涂刷一层聚氨酯涂膜防水材料，在尚未固化时再用含胶水砂浆压缝封闭；防水层经检查合格后，即可涂保护层涂料。

4.保护层、隔热层施工

（1）绿豆砂保护层的施工

绿豆砂粒径3～5mm，是呈圆形的均匀颗粒，色浅，耐风化，且经过筛洗。绿豆砂在铺撒前应在锅内或钢板上加热至100℃。在油毡面上涂2～3mm厚的热沥青胶，立即趁热将预热过的绿豆砂均匀地撒在沥青胶上，边撒边推铺绿豆砂，使绿豆砂嵌入沥青胶中一半粒径左右，扫除多余绿豆砂，不应露底。

（2）架空隔热层的施工

强制性条款：“架空隔热制品的质量必须符合设计要求，严禁有断裂和露筋等缺陷”。

架空隔热层的高度应按照屋面宽度或坡度大小的变化确定，一般为100～300mm。架空隔热制品支座底面的卷材、涂膜防水层上应采取加强措施，操作时不得损坏已经完工的防水层。

施工时，在卷材防水层上应采取加强措施，即涂2～3mm胶结材料，砌三皮小砖高的砖墩，砖的强度不应低于：非上人屋面MU7.5，上人屋面MU10，砖墩用M5水泥砂浆砌筑；在砖墩上铺钢筋混凝土预制架空板，混凝土的强度等级不应低于C20，尺寸为500mm×500mm×35mm；铺板时应坐浆平稳，然后用水泥砂浆灌缝，如图8.7所示。

刚性防水屋面是用细石混凝土、块体材料或补偿收缩混凝土等材料做屋面防水层，依靠混凝土自身的密实度并采取一定的构造措施，以达到防水的目的。

刚性防水屋面适用于屋面结构刚度大、地质条件好、无保温层的钢筋混凝土屋盖。由于细石混凝土防水屋面伸缩弹性小，对地基不均匀沉降、温度变化、房屋震动、构件变形等极为敏感，故施工操作过程中应严格要求、仔细施工，以确保施工质量。
