二、起重机的平面布置及构件吊装方法

起重机的平面布置方案主要根据房屋形状及平面尺寸、现场环境条件、选用的塔式起重机性能及构件质量等因素来确定。

一般情况下，起重机布置在建筑物外侧，有单侧布置及双侧（或环形）布置两种方案，如图7.38所示。

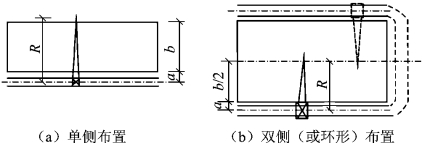

图7.38　塔式起重机在建筑物外侧布置

1.单侧布置

当房屋宽度较小、构件也较轻时，塔式起重机可单侧布置。此时，起重半径应满足：

式中，R——塔式起重机起吊最远构件时的起重半径，m；

b——房屋宽度，m；

a——房屋外侧至塔式起重机轨道中心线的距离，一般约为3m。

2.双侧布置（或环形布置）

当房屋宽度较大或构件较重时，单侧布置起重力矩不能满足最远构件的吊装要求，起重机可双侧布置。双侧布置时起重半径应满足：

布置方式有跨内单行布置及跨内环形布置两种，如图7.39所示。

3.结构吊装方法

多层装配式框架结构的吊装方法有分件吊装法和综合吊装法两种。

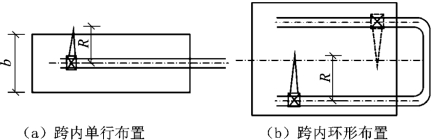

图7.39　塔式起重机在跨内布置

分件吊装法是起重机每开行一次吊装一种构件，如先吊装柱，再吊装梁，最后吊装板。

分件吊装法又分为分层分段流水作业及分层大流水两种。分件吊装法适用于塔式起重机在建筑物外侧布置时的结构安装工程。

图7.40所示为采用QT1－6型塔式起重机吊装的示例。

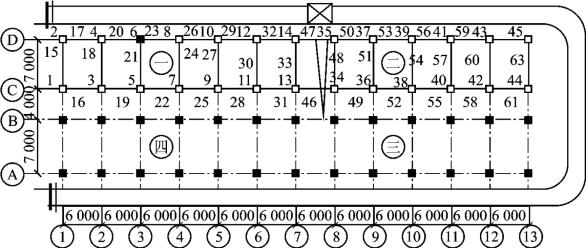

图7.40　分层分段流水吊装示意图

采用综合吊装法吊装构件时，一般以一个节间或几个节间为一个施工段，以房屋的全高为一个施工层来组织各工序的施工，起重机把一个施工段的所有构件按设计要求安装至房屋的全高后，再转入下一施工段施工。综合吊装时起重机开行路线短，但在吊装过程中吊具更换频繁，构件校正工作时间短，组织施工较麻烦。综合吊装法一般在起重机布置在跨内时采用。
