在后张法中，锚具是建立预应力值和保证结构安全的关键，是预应力构件的一个组成部分。要求锚具的尺寸形状准确，有足够的强度和刚度，受力后变形小，锚固可靠，不会产生预应力筋的滑移和断裂现象。预应力筋所用锚具、夹具和连接器应按设计要求采用，其性能应符合现行国家标准的规定。使用前应进行外观检查，其表面应无污物、锈蚀、机械损伤和裂纹。

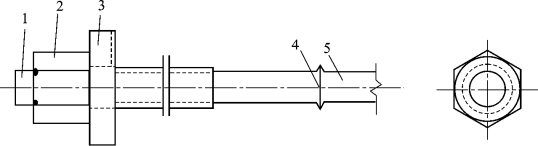

①螺丝端杆锚具如图5.15所示。

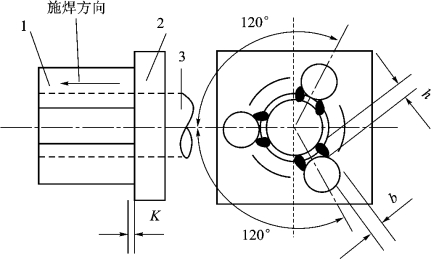

②帮条锚具如图5.16所示。

螺丝端杆锚具、帮条锚具与预应力筋连接宜采用闪光对焊焊接，应在预应力筋冷拉前进行。预应力筋冷拉时，螺母应在端杆的端部，使拉力由螺母传至端杆和预应力筋，冷拉后的螺丝端杆不得发生塑性变形。

③镦头锚具由镦头和垫板组成。当预应力筋直径在22mm以内时，采用对焊机热镦成型；当预应力筋直径在22mm以上时，可采用加热锻打成型。

与螺丝端杆锚具配套的张拉设备为拉杆式千斤顶。常用的有YL20型、YL60型液压千斤顶。

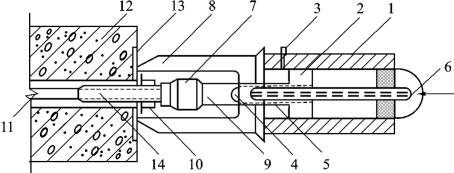

YL60型千斤顶是一种通用型的拉杆式液压千斤顶（图5.17）。

YL60型千斤顶的最大张拉力为600 kN，张拉行程为150 mm，活塞面积为16 200mm2，最大工作油压为40N／mm2，其配套油泵为ZB4／500型。适用于张拉采用螺丝端杆锚具的粗钢筋、锥形螺杆锚具的钢丝束及镦头锚具的钢筋束。

1—主缸；2—主缸活塞；3—主缸进油孔；4—副缸；5—副缸活塞；6—副缸进油孔；7—连接器；8—传力架；9—拉杆；10—螺母；11—预应力筋；12—混凝土构件；13—预埋铁板；14—螺丝端杆

（3）单根粗钢筋预应力筋的制作

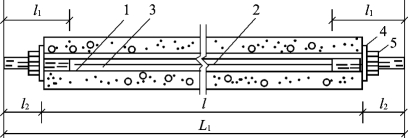

单根粗钢筋预应力筋的制作，包括配料、对焊、冷拉等工序。预应力筋的下料长度应根据计算确定，计算时要考虑结构构件的孔道长度、锚具厚度、千斤顶长度、焊接接头或镦头的预留量、冷拉伸长值、弹性回缩值等。现以两端用螺丝端杆锚具锚固的预应力筋为例（图5.18）来说明其下料长度计算方法。

1—螺丝端杆；2—预应力钢筋；3—对焊接头；4—垫板；5—螺母

预应力筋的成品长度（即预应力筋和螺丝端杆对焊并经冷拉后的全长）L1：

预应力筋（不包括螺丝端杆）冷拉后需达到的长度L0：

预应力筋（不包括螺丝端杆）冷拉前的下料长度L：

式中：l——构件的孔道长度；

l2——螺丝端杆伸出构件外的长度：

张拉端：l2＝2 H＋h＋5mm；

锚固端：l2＝H＋h＋10mm；

l1——螺丝端杆长度，一般为320mm；

γ——预应力筋的冷拉率；

σ——预应力筋的冷拉弹性回缩率，一般为0.4%～0.6%；

n——对焊接头数量；

Δ——每个对焊接头的压缩量，一般为20～30mm；

H——螺母高度（mm）；

h——垫板厚度（mm）。

单根粗钢筋常用的锚具为螺丝端杆和帮条锚具，张拉设备常用YL－60型拉杆式千斤顶，或YC－60型、YC－2。

2.钢筋束和钢绞线束

如用JM－12型锚具，则宜用YC－60型双作用千斤顶张拉。如用KT－Z型锚具，对螺纹钢筋束用锥锚式双作用千斤顶张拉；对钢绞线束则宜用YC－60型双作用千斤顶。

下料长度要根据所用的锚具和千斤顶计算确定。

钢筋束、钢绞线采用的锚具有JM型、XM型、QM型和镦头锚具。

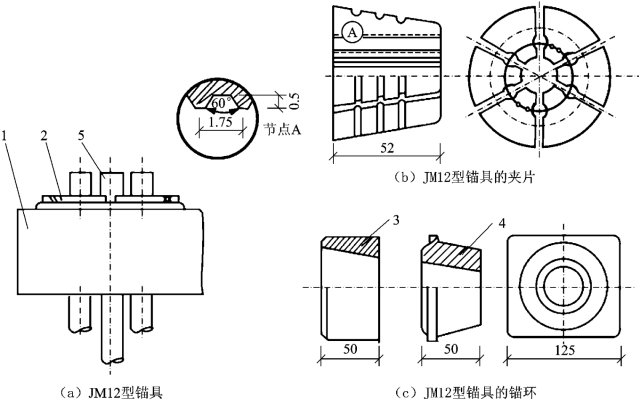

JM型锚具由锚环与夹片组成（图5.19），锚环分甲型和乙型两种。甲型锚环是具有锥形内孔的圆锥体，外形比较简单，使用时直接放置在构件端部的垫板上即可；乙型锚环是在圆柱体外部增加正方形肋板，使用时锚环直接预埋在构件的端部，不另设置垫板。

1—锚环；2—夹片；3—圆锚环；4—方锚环；5—预应力钢丝束

JM12型锚具性能好，利用活动楔块原理，多根预应力钢筋或钢绞线束被单根夹紧，不受直径误差的影响，且预应力筋是在直线状态下被张拉和锚固的，受力性能好。

JM型锚具与YL60型千斤顶配套使用，适用于锚固3～6根直径为12mm的光面或螺纹钢筋束，也可用于锚固5～6根直径为12mm或15mm的钢绞线束。

②XM型和QM型锚具

XM型和QM型锚具是一种新型锚具，利用楔形夹片将每根钢绞线独立地锚固在带有锥形的锚环上，形成一个独立的锚固单元。其特点是每根钢绞线都是分开锚固的，任何一根钢绞线的锚固失效（如钢绞线拉断、夹片碎裂）都不会引起整束钢绞线锚固失效。

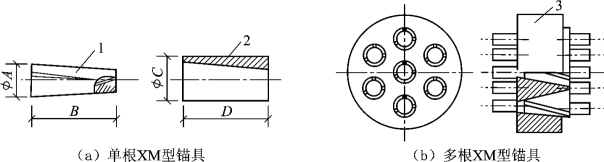

XM型锚具由锚环和三块夹片组成，如图5.20所示，适用于锚固1～12根直径15mm的钢绞线，也可用于锚固钢丝束；QM型锚具适用于锚固4～31根直径12mm或3～19根直径15mm的钢绞线。

③钢筋束、钢绞线的制作

钢筋束所用钢筋是成圆盘供应的，不需对焊连接。钢筋束或钢绞线束预应力筋的制作包括开盘冷拉、下料、编束等工序。预应力钢筋束下料应在冷拉后进行。当采用镦头锚具时，则应增加镦头工序。

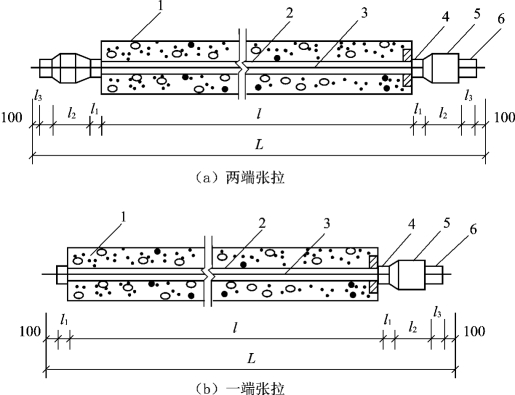

当采用JM型或XM型锚具，用穿心式千斤顶张拉时，钢筋束和钢丝束的下料长度L应等于构件孔道长度加上两端为张拉、锚固所需的外露长度，如图5.21所示。

1—混凝土构件；2—孔道；3—钢绞线；4—夹片式工作锚；5—穿心式千斤顶；6—夹片式工具锚

式中l——构件的孔道长度，mm；

l1——工作锚厚度，mm；

l2——穿心式千斤顶长度，mm；

l3——夹片式工具锚厚度，mm。

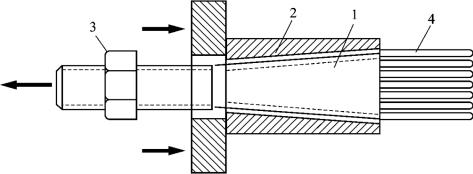

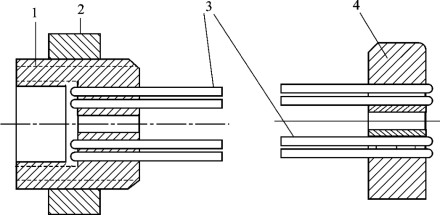

常用的锚具有螺丝端杆锚具、帮条锚具、锥形螺杆锚具（图5.22）和钢质锥形锚具（图5.23）及镦头锚具（图5.24）。

镦头锚具要求钢丝束下料长度精确，相对误差控制在L／5 000以内，并不大于5mm，为此要求钢丝束在应力状态下切断下料，下料的控制应力为300N／mm2。

镦头锚具用YC－60千斤顶（图5.25）张拉或拉杆式千斤顶张拉；锥形螺杆锚具用拉杆式千斤顶或穿心式千斤顶张拉；钢质锥形锚具用锥锚式双作用千斤顶张拉。

1—张拉油缸；2—顶压油缸（即张拉活塞）；3—顶压活塞；4—弹簧；5—预应力筋；6—工具锚；7—螺帽；8—锚环；9—构件；10—撑脚；11—张拉杆；12—连接器；13—张拉工作油室；14—顶压工作油室；15—张拉回程油室；16—张拉缸油嘴；17—顶压缸油嘴；18—油孔
