定型组合钢模板是一种工具式定型模板，由钢模板和配件组成，配件包括连接件和支承件。

钢模板通过各种连接件和支承件可组合成多种尺寸、结构和几何形状的模板，以适应各种类型建筑物的梁、柱、板、墙、基础和设备等施工的需要，也可用其拼装成大模板、滑模、隧道模和台模等。

定型组合钢模板组装灵活，通用性强，拆装方便；每套钢模可重复使用50～100次；加工精度高，浇筑混凝土的质量好，成型后的混凝土尺寸准确、棱角整齐、表面光滑，可以节省装修用工。

钢模板包括平面模板、阴角模板、阳角模板和连接角模。

钢模板采用模数制设计，宽度模数以50mm进级，长度模数以150mm进级，可以适应横竖拼装成以50mm进级的任何尺寸的模板。

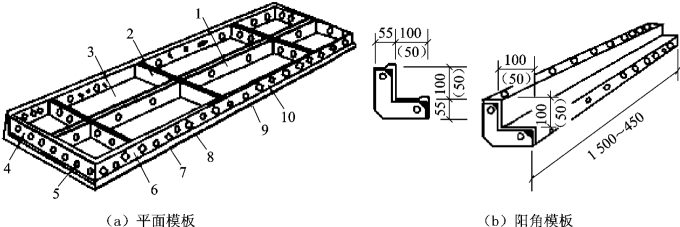

平面模板用于基础、墙体、梁、板、柱等各种结构的平面部位。它由面板和肋组成，肋上设有U形卡孔和插销孔，利用U形卡和L形插销等拼装成大块板，如图4.6（a）所示。

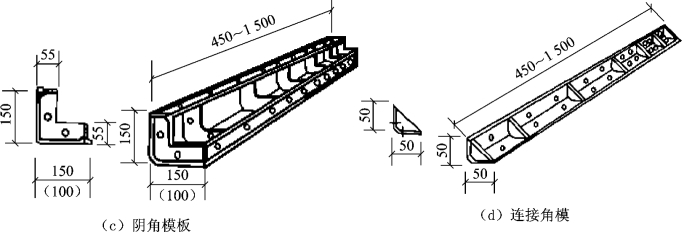

阴角模板用于混凝土构件的阴角，如内墙角、水池内角及梁板交接处的阴角等，如图4.6（c）所示。

阳角模板主要用于混凝土构件的阳角，如图4.6（b）所示。

连接角模用于平模板做垂直连接构成阳角，如图4.6（d）所示。

定型组合钢模板的连接件包括U形卡、L形插销、钩头螺栓、紧固螺栓、对拉螺栓和扣件等，如图4.7所示。

1—中纵肋；2—中横肋；3—面板；4—横肋；5—插销孔；6—纵肋；7—凸棱；8—凸鼓；9—U形卡孔；10—钉子孔

1—圆钢管钢楞；2—“3”形扣件；3—钩头螺栓；4—内卷边槽钢钢楞；5—蝶形扣件；6—紧固螺栓；7—对拉螺栓；8—塑料套管；9—螺母

U形卡是模板的主要连接件，用于相邻模板的拼装。

L形插销用于插入两块模板纵向连接处的插销孔内，以增强模板纵向接头处的刚度。

钩头螺栓是连接模板与支撑系统的连接件。

紧固螺栓是用于内、外钢楞之间的连接件。

又称穿墙螺栓，用于连接墙壁两侧模板，保持墙壁厚度，承受混凝土侧压力及水平荷载，使模板不致变形。

扣件用于钢楞之间或钢楞与模板之间的扣紧，按钢楞的不同形状，可分别采用蝶形扣件和“3”形扣件。

钢楞即模板的横档和竖档，分内钢楞与外钢楞两种。

内钢楞配置方向一般应与钢模板垂直，直接承受钢模板传来的荷载，其间距一般为700～900mm。外钢楞承受内钢楞传来的荷载，或用来加强模板结构的整体刚度和调整平直度。

钢楞一般用圆钢管、矩形钢管、槽钢或内卷边槽钢制成，而以钢管用得较多。

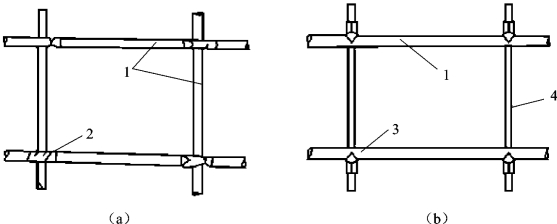

柱模板四角设角钢柱箍。角钢柱箍由两根互相焊成直角的角钢组成，用弯角螺栓及螺母拉紧。图4.8所示分别为用直角扣件连接钢管组成的柱箍，及用对拉螺栓与圆钢管组成的柱箍。也可用60×5扁钢制成扁钢柱箍或槽钢柱箍。

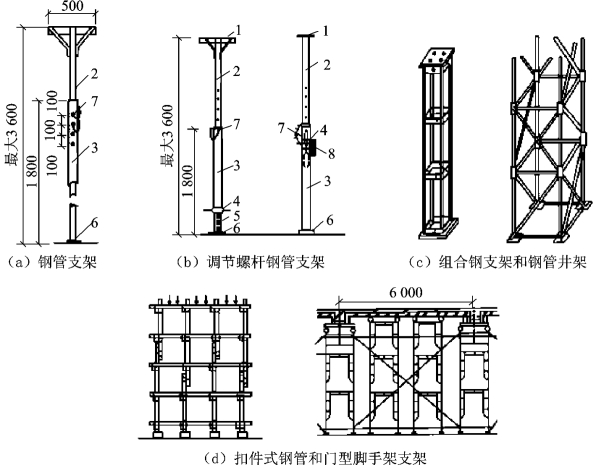

常用钢管支架如图4.9（a）所示，它由内外两节钢管制成，其高低调节距模数为100mm；支架底部除垫板外，均用木楔调整标高，以利于拆卸。另一种钢管支架本身装有调节螺杆，能调节一个孔距的高度，使用方便，但成本略高，如图4.9（b）所示。

当荷载较大、单根支架承载力不足时，可采用组合钢支架或钢管井架，如图4.9（c）所示。还可采用扣件式钢管脚手架、门型脚手架做支架，如图4.9（d）所示。

1—顶板；2—插管；3—套管；4—转盘；5—螺杆；6—底板；7—插销；8—转动手柄

由组合钢模板拼装成的整片墙模或柱模，在吊装就位后，应由斜撑调整和固定其垂直位置，如图4.10所示。

1—底座；2—顶撑；3—钢管斜撑；4—花篮螺栓；5—螺母；6—旋杆；7—销钉

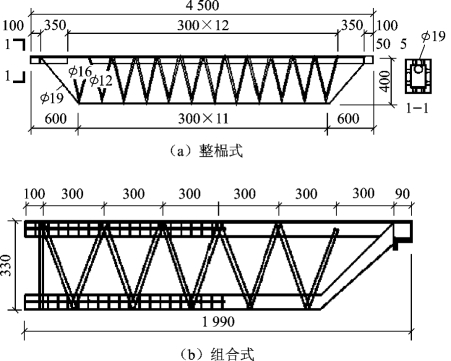

如图4.11所示，钢桁架两端可支承在钢筋托具，墙、梁侧模板的横档以及柱顶梁底横档上，以支承梁或板的模板。图4.11（a）所示为整榀式，一榀桁架的承载能力约为30kN（均匀放置）。图4.11（b）所示为组合式，一榀桁架的承载能力约为20kN（均匀放置）。

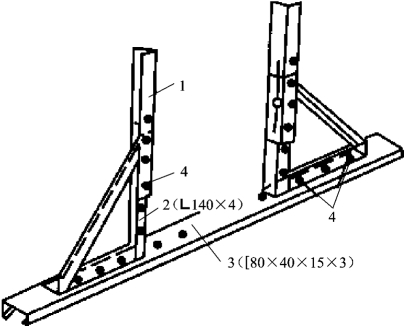

又称梁托架，用于固定矩形梁、圈梁等模板的侧模板，可节约斜撑等材料，也可用于侧模板上口的卡固定位，如图4.12所示。

（四）钢框胶合板模板

钢框胶合板模板是指钢框与木胶合板或竹胶合板结合使用的一种模板。这种模板采用模数制设计，横竖都可以拼装，使用灵活、使用范围广，并有完整的支撑体系，可适用于墙体、楼板、梁、柱等多种结构的施工，是国外应用广泛的模板形式之一。

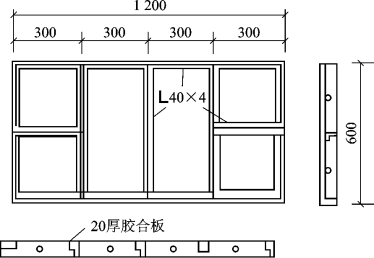

钢框胶合板模板由防水木、竹胶合板平铺在钢框上，用沉头螺栓与钢框连牢，构造如图4.13所示。
