一、木模板

木模板及其支架系统一般在加工厂或现场木工棚制成元件，然后再在现场拼装。图4.1所示为基本元件之拼板的构造。

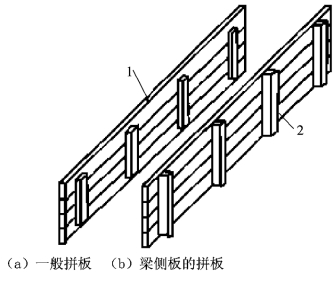

图4.1　拼板的构造

1—板条；2—拼条

（一）基础模板

基础的特点是高度不大但体积较大。基础模板一般利用地基或基槽（坑）进行支撑。如土质良好，基础的最下一级可不用模板，直接原槽浇筑。安装时，要保证上下模板不发生相对位移，如为杯形基础，则还要在其中放入杯口模板。图4.2所示为阶梯形基础模板。

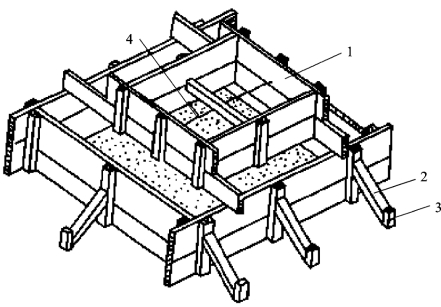

图4.2　阶梯形基础模板

1—拼板；2—斜撑；3—木桩；4—铁丝

（二）柱子模板

柱子的特点是断面尺寸不大但高度较大。如图4.3所示，柱模板由内拼板夹在两块外拼板之内组成，亦可用短横板代替外拼板钉在内拼板上。

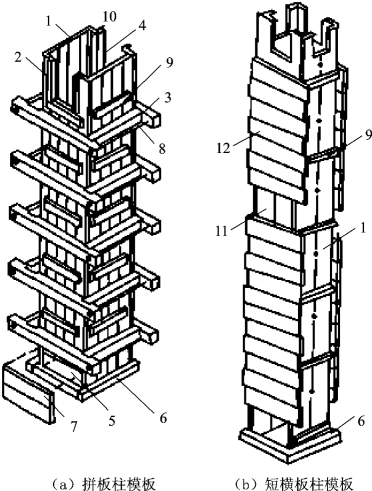

图4.3　柱模板

1—内拼板；2—外拼板；3—柱箍；4—梁缺口；5—清理孔；6—木框；7—盖板；8—拉紧螺栓；9—拼条；10—三角木条；11—浇筑孔；12—短横板

在安装柱模板前，应先绑扎好钢筋，测出标高并标注在钢筋上，同时在已浇筑的基础顶面或楼面上固定好柱模板底部的木框，在内外拼板上弹出中心线，根据柱边线及木框竖立模板，并用临时斜撑固定，然后由顶部用锤球校正，使其垂直。检查无误后，即用斜撑钉牢固定。同在一条轴线上的柱，应先校正两端的柱模板，再从柱模板上口中心线拉一铁丝来校正中间的柱模。柱模之间，要用水平撑及剪刀撑相互拉结。

（三）梁模板

梁的特点是跨度大而宽度不大，梁底一般是架空的。梁模板主要由底模、侧模、夹木及支架系统组成。底模用长条模板加拼条拼成，或用整块板条。

梁模板安装时，沿梁模板下方地面上铺垫板，在柱模板缺口处钉衬口档，把底板搁置在衬口档上；接着，立起靠近柱或墙的顶撑，再将梁按长度等分，立中间部分顶撑，顶撑底下打入木楔，并检查调整标高；然后，把侧模板放上，两头钉于衬口档上，在侧板底外侧铺钉夹木，再钉上斜撑和水平拉条。有主次梁模板时，要待主梁模板安装并校正后才能进行次梁模板安装。梁模板安装后再拉中线检查、复核各梁模板中心线位置是否正确。

（四）楼板模板

楼板的特点是面积大而厚度比较薄，侧向压力小。楼板模板及其支架系统，主要承受钢筋、混凝土的自重及其施工荷载，保证模板不变形，如图4.4所示。

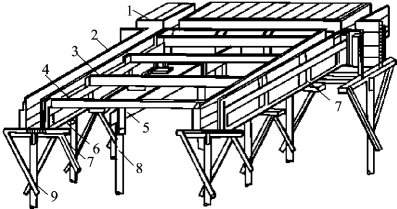

图4.4　梁及楼板的模板

1—楼板模板；2—梁侧模板；3—楞木；4—托木；5—杠木；6—夹木；7—短撑木；8—杠木撑；9—顶撑

（五）楼梯模板

楼梯模板的构造与楼板相似，不同点是楼梯模板要倾斜支设，且要能形成踏步。踏步模板分为底板及梯步两部分。

将梯步这样放到板上，锯下多余部分成齿形，再把梯步模板钉上，安装固定在绑完钢筋的楼梯斜面上即可。平台、平台梁的模板同前，如图4.5所示。

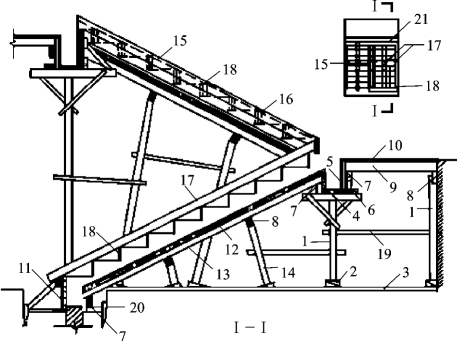

图4.5　楼梯模板

1—支柱（顶撑）；2—木楔；3—垫板；4—平台梁底板；5—侧板；6—夹板；7—托木；8—杠木；9—木楞；10—平台底板；11—梯基侧板；12—斜木楞；13—楼梯底板；14—斜向顶撑；15—外帮板；16—横档木；17—反三角板；18—踏步侧板；19—拉杆；20—木桩；21—平台梁模
