三、垂直运输设施

垂直运输设施是指担负垂直输送材料和施工人员上下的机械设备和设施。在砌筑施工过程中，各种材料（砖、砂浆）、工具（脚手架、脚手板）及各层楼板安装时，垂直运输量较大，都需要用垂直运输机具来完成。

（一）井字架、龙门架

1.井字架

在垂直运输过程中，井字架的特点是稳定性好、运输量大、可以搭设较大的高度，是施工中最常用、最简便的垂直运输设施。除用型钢或钢管加工的定型井架外，还有用脚手架材料搭设而成的井架。

井架多为单孔井架，但也可构成两孔或多孔井架。井架内设吊盘（也可在吊盘下加设混凝土料斗），两孔或三孔井架可分别设吊盘和料斗，以满足同时运输多种材料的需要。

井字架上还可设小型拔杆，供吊运长度较大的构件，其起重量为5～15kN，工作幅度可达10m。为保证井架的稳定性，必须设置缆风绳或附墙拉结杆。图3.15所示是用角钢制作的井架构造图。

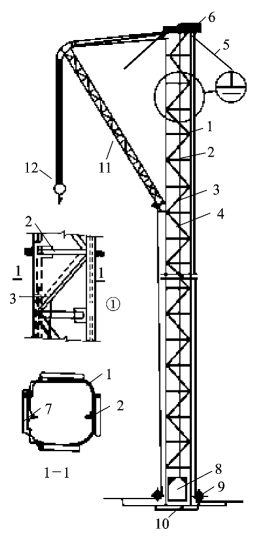

图3.15　角钢井架

1—立柱；2—平撑；3—斜撑；4—钢丝绳；5—缆风绳；6—天轮；7—导轨；8—吊盘；9—地轮；10—垫木；11—摇臂拔杆；12—滑轮组

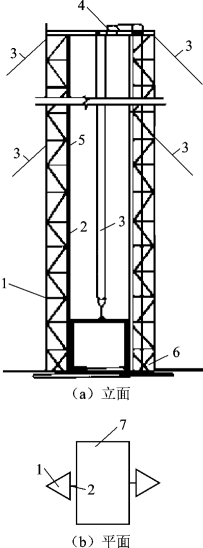

图3.16　龙门架的基本构造形式

1—立杆；2—导轨；3—缆风绳；4—天轮；5—吊盘停车安全装置；6—地轮；7—吊盘

2.龙门架

龙门架是由两立柱及天轮梁（横梁）构成。立柱是由若干个格构柱用螺栓拼装而成，而格构柱是用角钢及钢管焊接而成或直接用厚壁钢管构成门架。

龙门架设有滑轮、导轨、吊盘、安全装置以及起重索、缆风绳等，其构造如图3.16所示。

（二）建筑施工电梯

目前，在高层建筑施工中常采用人货两用的建筑施工电梯，它的吊笼装在井架外侧，沿齿条式轨道升降，附着在外墙或其他建筑物结构上，可载重货物1.0～1.2t，亦可容纳12～15人，其高度随着建筑物主体结构施工而接高，可达100m，如图3.17所示。它特别适用于高层建筑，也可用于高大建筑、多层厂房和一般楼房施工中的垂直运输。

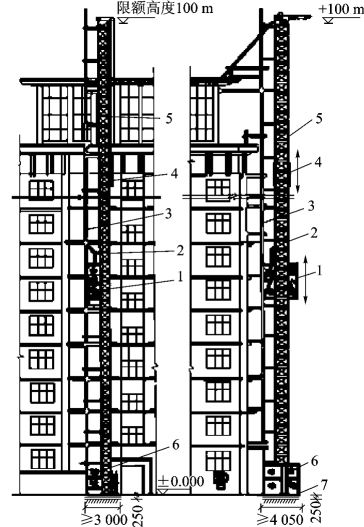

图3.17　建筑施工电梯

1—吊笼；2—小吊杆；3—架设安装杆；4—平衡箱；5—导轨架；6—底笼；7—混凝土基础
