二、脚手架

（一）外脚手架

外脚手架是指搭设在外墙外面的脚手架。其主要结构形式有钢管扣件式、碗扣式、门型、方塔式、附着式升降脚手架和悬吊脚手架等。在建筑施工中要大力推广碗扣式脚手架和门型脚手架。

1.钢管扣件式脚手架

钢管扣件式脚手架目前应用最广泛，其周转次数多，摊销费用低，装拆方便，搭设高度大，适应建筑物平立面的变化。

（1）钢管扣件式脚手架的构造要求

钢管扣件式脚手架主要由钢管和扣件组成。主要杆件有立杆、大横杆、小横杆、斜杆和底座等。

钢管扣件式脚手架的基本形式有双排式和单排式两种，其构造如图3.5所示。

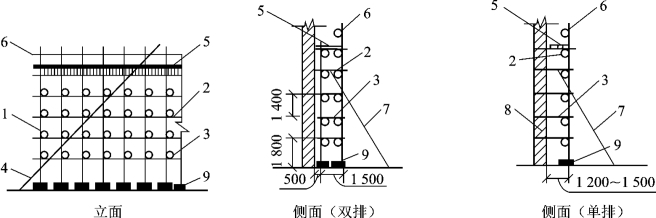

图3.5　多立杆式脚手架基本构造

1—立杆；2—大横杆；3—小横杆；4—斜撑；5—脚手板；6—栏杆；7—抛撑；8—砖墙；9—底座

扣件用于钢管之间的连接，基本形式有三种，如图3.6所示。

对接扣件：用于两根钢管的对接连接；

旋转扣件：用于两根钢管呈任意角度交叉的连接；

直角扣件：用于两根钢管呈垂直交叉的连接。

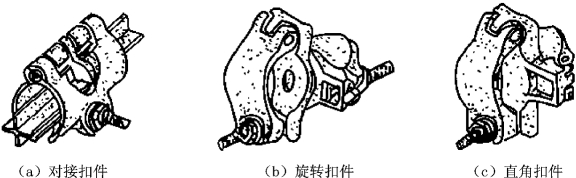

图3.6　扣件形式

①立杆间距：大横杆步距和小横杆间距可按表3.5选用，最下一层步距可放大到1.8m，便于底层施工人员的通行和运输。

为了保证脚手架的整体稳定性，必须按规定设置支撑系统。支撑系统由剪刀撑、横向支撑和抛撑组成。为了防止脚手架内外倾覆，还必须设置承受压力和拉力的连墙杆，使脚手架与建筑物之间有可靠的连接。

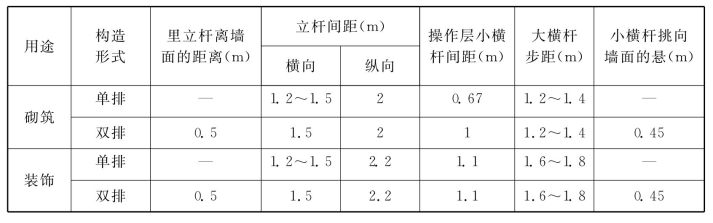

表3.5　扣件式钢管脚手架构造尺寸和施工要求

注：单排脚手架立杆横向间距指立杆离墙面的距离。

②剪刀撑：设置在脚手架两端的双跨内和中间每隔30m净距的双跨内，仅在架子外侧与地面呈45°布置。

③连墙杆：每3步5跨设置一根，其作用不仅是防止架子外倾，同时增加立杆的纵向刚度，如图3.7所示。

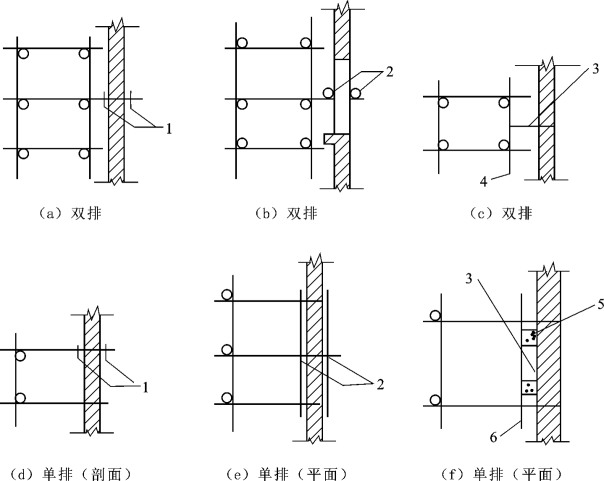

图3.7　连墙杆的做法

1—扣件；2—短钢管；3—铅丝与墙内埋设的钢筋环拉住；4—顶墙横杆；5—木楔；6—短钢管

（2）钢管扣件式脚手架的搭设和拆除

脚手架搭设范围内的地基要夯实找平，做好排水处理。立杆底座须在底下垫以木板或垫块。杆件搭设时应注意立杆垂直，竖立第一节立杆时，每6跨应暂设一根抛撑（垂直于大横杆，一端支承在地面上），直至固定件架设好后方可根据情况拆除。剪刀撑搭设时应将一根斜杆扣在小横杆的伸出部分，同时随着墙体的砌筑，设置连墙杆与墙锚拉，扣件要拧紧。

脚手架的拆除应按由上而下逐层向下的顺序进行，严禁上下同时作业。严禁将整层或数层固定件拆除后再拆脚手架。严禁抛扔，卸下的材料应集中。严禁行人进入施工现场，要统一指挥，上下呼应，保证安全。

2.门型脚手架

门型脚手架又称多功能门型脚手架，是目前国际上应用极普遍的脚手架之一。

（1）门型脚手架的构造及主要部件

门型脚手架由门式框架、剪刀撑和水平梁架或脚手板等构成基本单元，如图3.8所示。将基本单元连接起来即构成整片脚手架，如图3.9所示。

门型脚手架的主要部件如图3.10所示。

图3.8　门型脚手架的基本单元

1—门架；2—平板；3—螺旋基脚；4—剪刀撑；5—连接棒；6—水平梁架；7—锁臂

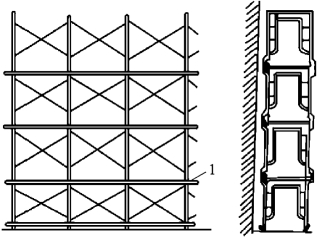

图3.9　整片门型脚手架

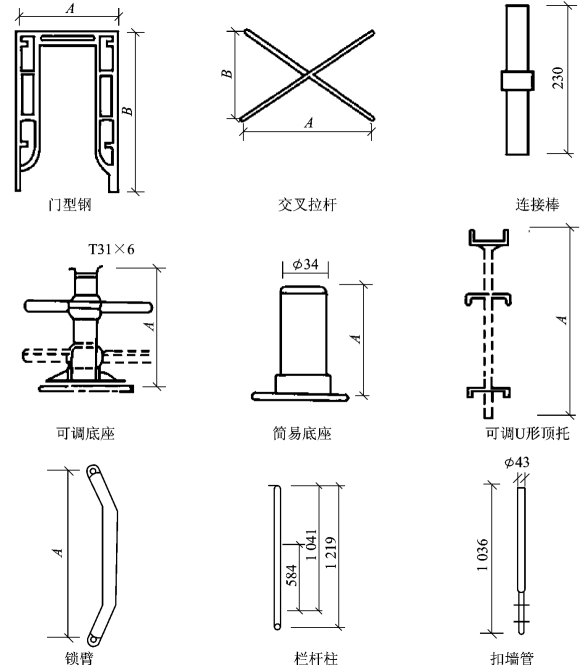

图3.10　门型脚手架主要部件

门型脚手架各主要部件之间的连接采用的是方便可靠的自锚结构，常用形式有制动片式和偏重片式两种，如图3.11所示。

①制动片式：如图3.11（a）所示，在挂扣的固定片上，铆有主制动片和被制动片。

②偏重片式：如图3.11（b）所示。

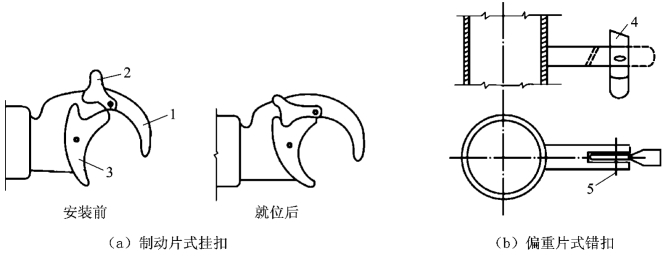

图3.11　门型脚手架连接形式

1—固定片；2—主制动片；3—被制动片；4—φ10圆钢偏重片；5—铆钉

（2）门型脚手架的搭设程序

门型脚手架一般按以下程序搭设：铺放垫木（板）→拉线、放底座→自一端起立门架并随即装剪刀撑→装水平梁架（或脚手板）→装梯子→需要时，装设通长的纵向水平杆→装设连墙杆→照上述步骤，逐层向上安装→装设加强整体刚度的长剪刀撑→装设顶部栏杆。

（3）门型脚手架的搭设与拆除

搭设门型脚手架时，基底必须先平整夯实。首层门型脚手架垂直度偏差（门架竖管轴线的偏移）不大于2mm；水平度（门架平面方向和水平方向）偏差不大于5mm。

外墙脚手架必须通过扣墙管与墙体拉结，并用扣件把钢管和处于相交方向的门架连接起来，如图3.12所示。整片脚手架必须适量放置水平加固杆（纵向水平杆），以防止脚手架的不均匀沉降，前三层每层都要设置（图3.13），三层以上则每隔三层设一道。

拆除架子时应自上而下进行，部件拆除顺序与安装顺序相反。严禁将拆除的部件直接从高空抛下，而应将拆下的部件分品种捆绑后，使用垂直吊运设备运至地面，集中堆放。

（二）里脚手架

里脚手架常用于楼层上砌砖、内粉刷等工程施工。由于使用过程中不断转移施工地点，装拆较频繁，故其结构形式和尺寸应力求轻便灵活和装拆方便。

里脚手架的形式很多，按其构造可分为折叠式里脚手架和门架式里脚手架，如图3.14所示。

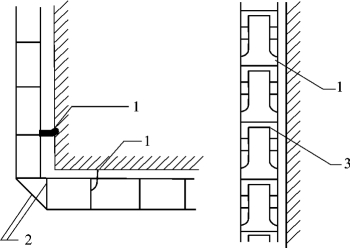

图3.12　门架扣墙示意图

1—扣墙管；2—钢管；3—门型架

图3.13　防不均匀沉降的整体加固做法

1—水平加固杆

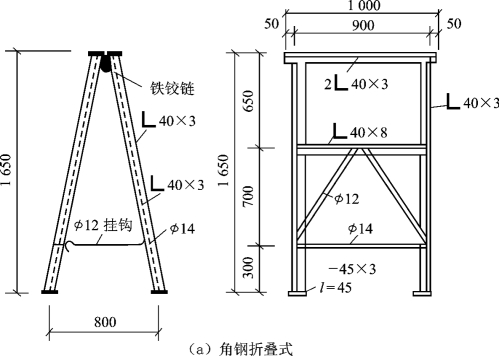

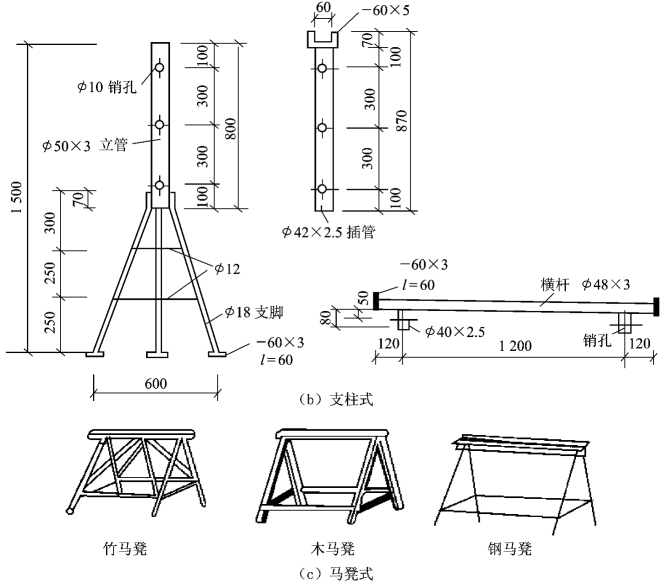

图3.14　里脚手架

（三）脚手架的安全措施

为了确保脚手架施工的安全，脚手架应具备足够的强度、刚度和稳定性。一般情况下，对于多立杆式外脚手架，施工均布荷载标准规定：维修脚手架为1kN／m2；装饰脚手架为2kN／m2；结构脚手架为3kN／m2。若需超载，则应采取相应措施，并经验算方可使用。

使用脚手架时必须沿外墙设置安全网，以防材料下落伤人和高空操作人员坠落。

施工过程中要经常对安全网进行检查和维修，严禁向安全网内扔木料和其他杂物。

安全网要随楼层施工进度逐层上升。高层建筑除应有随楼层逐步上升的安全网外，尚应有在第二层和每隔三～四层加设固定的安全网。

在无窗口的山墙上，可在墙角设立杆来挂安全网，也可在墙体内预埋钢筋环以支撑斜杆，还可以用短钢管穿墙，用回转扣件来支设斜杆。

钢脚手架（包括钢井架、钢龙门架、钢独脚拔杆提升架等）不得搭设在距离35kV以上的高压线路4.5m以内和1～10kV高压线路2m以内的区域，否则使用期间应断电或拆除电源。

过高的脚手架必须有防雷设施，钢脚手架的防雷措施是用接地装置与脚手架连接，一般每隔50m设置一处。最远点到接地装置脚手架上的过渡电阻不应超过10Ω。
