第七节 城市道路地下管线与地上杆线

在城市规划中涉及很多工程规划问题，如给、排水工程，电力、通信系统工程等，这些内容将于第六章讲述。 它们的地下管网与地上杆线一般都是沿城市道路网布置。

一、城市道路地下管线

城市地下管线设计应根据城市地下管网规划，综合设计、合理确定其位置与标高。 建筑红线较宽时，给水、燃气、热力、通信、电力的地下分配管线与排水管可沿道路两侧双排敷设。 管线应与道路中线平行，分配管线应敷设在支管线较多的同侧，同一管线不应从道路的一侧转到另一侧，以免增加管线的交叉。

地下管线一般应布置在路侧带下面。 用地不够时，可布置在非机动车车行道下面。 快速路机动车车行道下面不宜布置任何管线。

在主干路、次干路路侧带及非机动车车行道下面埋设雨水管、污水管。 在支路下面可埋设各种管线。

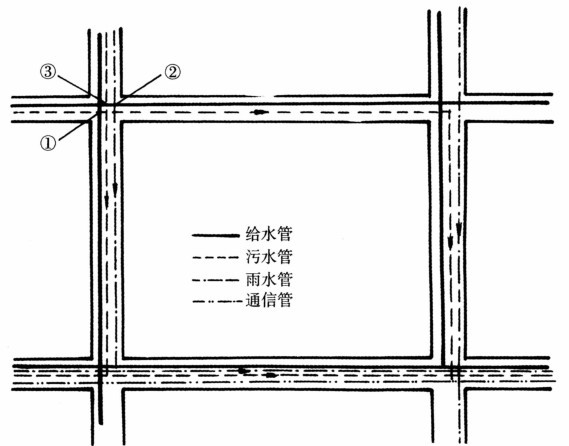

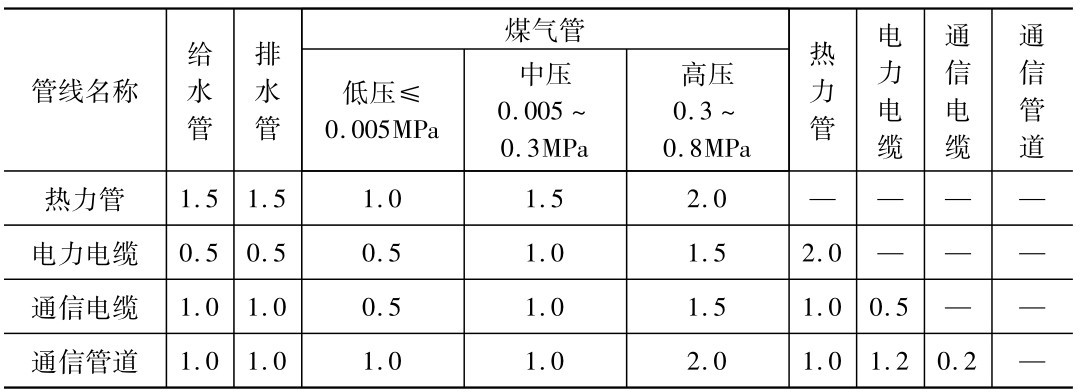

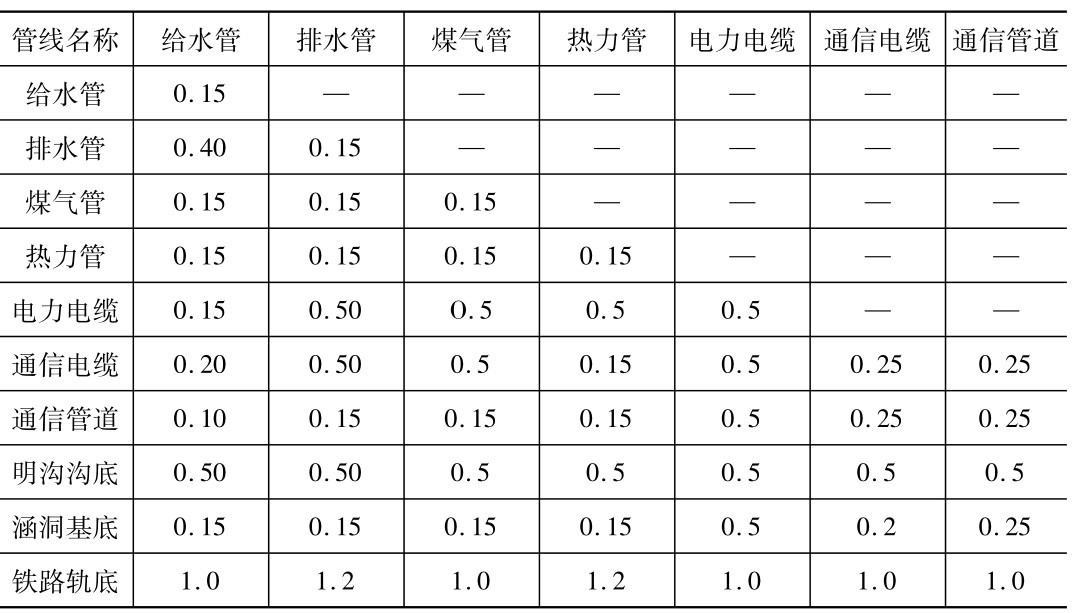

各种管线与建筑物、树木、杆柱、缘石、其他管线间的水平距离和管线交叉时的垂直净距，应符合各专业有关规定。 地下管线的埋设深度与结构强度应满足道路施工荷载与路面行车荷载的要求，否则应采取加固措施。 图4-16和图4-17为给水管、排污水及雨水管、通信管沿城市道路铺设地下管线平面图及埋入路下剖面示意图。 表4-15和表4-16为《城市居住区规划设计规范:GB 50180—93》给出的各种地下管线之间最小水平和垂直净距。

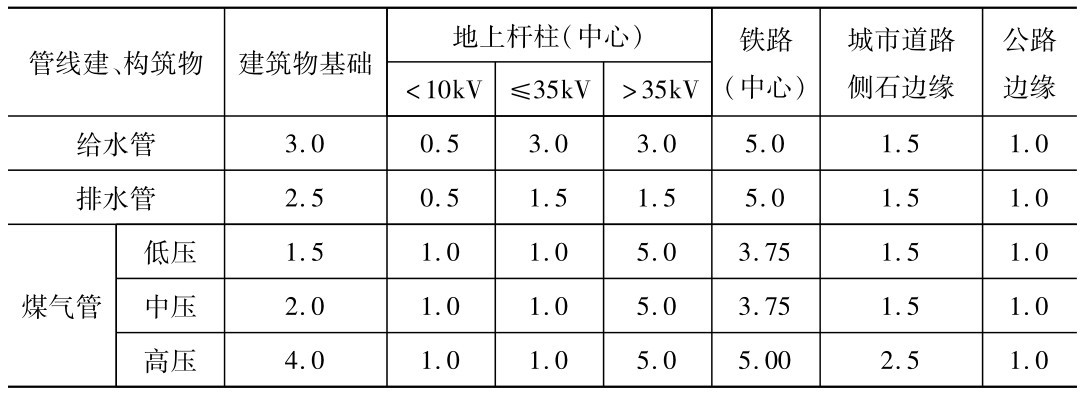

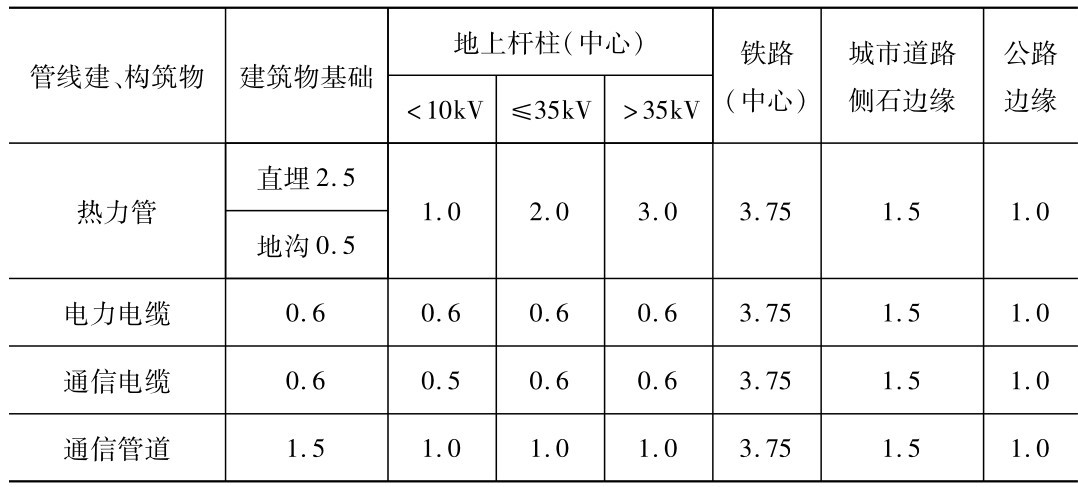

地下管线应考虑不影响建筑物安全和防止管线受腐蚀、沉陷、震动及重压。各种管线与建、构筑物之间最小水平距离见表4-17。

二、地上杆线

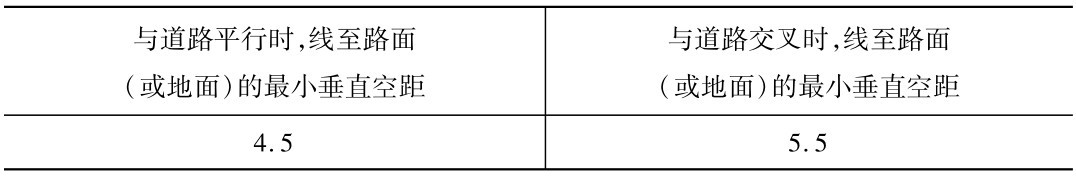

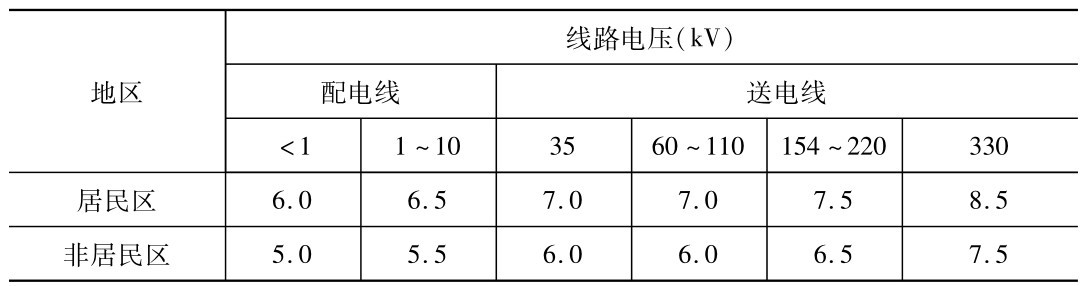

地上杆线按规划横断面布置平行道路中线设置，并满足道路、建筑限界要求。 架空通信线与电力线和路面(或地面)的最小垂直距离，见表4-18和表4-19。

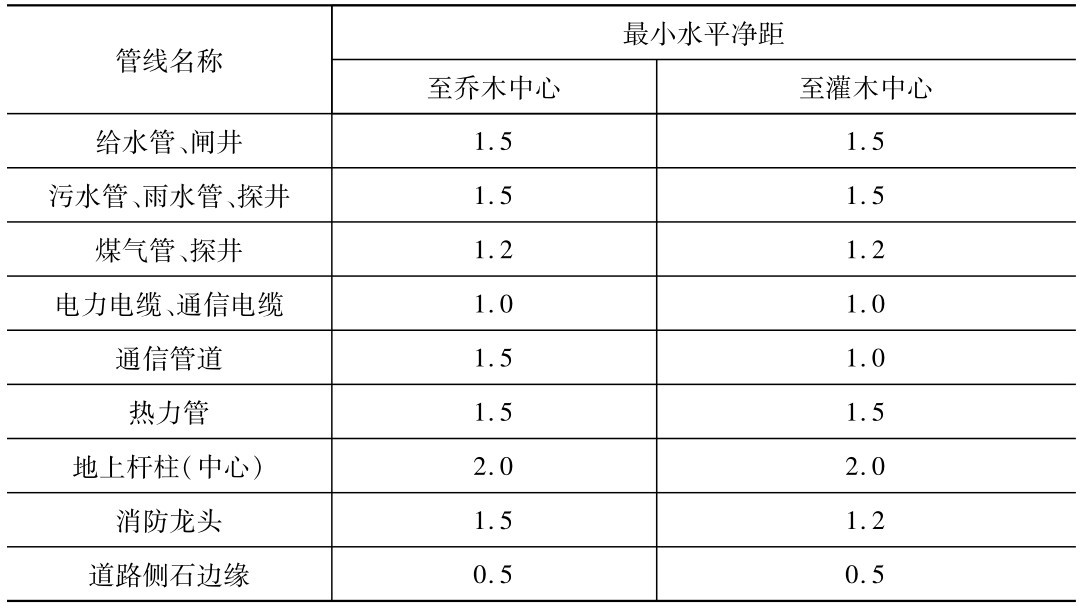

地下管线不宜横穿公路绿地和庭院绿地。 与绿化树种间的最小水平净距，宜符合表4-20的规定。
