1.7.5 钟楼

钟楼

钟楼二层,底层通面阔三间计8.45米,通进深三间计7.7米。重檐歇山顶,屋面覆盖黑琉璃瓦,绿琉璃瓦剪边。厅堂式构架,五檩周围廊式,砌上露明造,用侧脚之制。台基方形,前置五级垂带踏跺一道。

斗栱:下檐前后檐明间置平身科四攒,山面明间置平身科三攒;上檐各面明间置平身科两攒,上下檐次间皆不用平身科。下檐施五踩重翘斗栱;上檐施三踩单翘斗栱,栱头上不施斗。

钟楼西南侧有明武宗时御史范辂谪贬于龙州任宣扶司时所凿古井“范公井”,其上有小方亭一座。

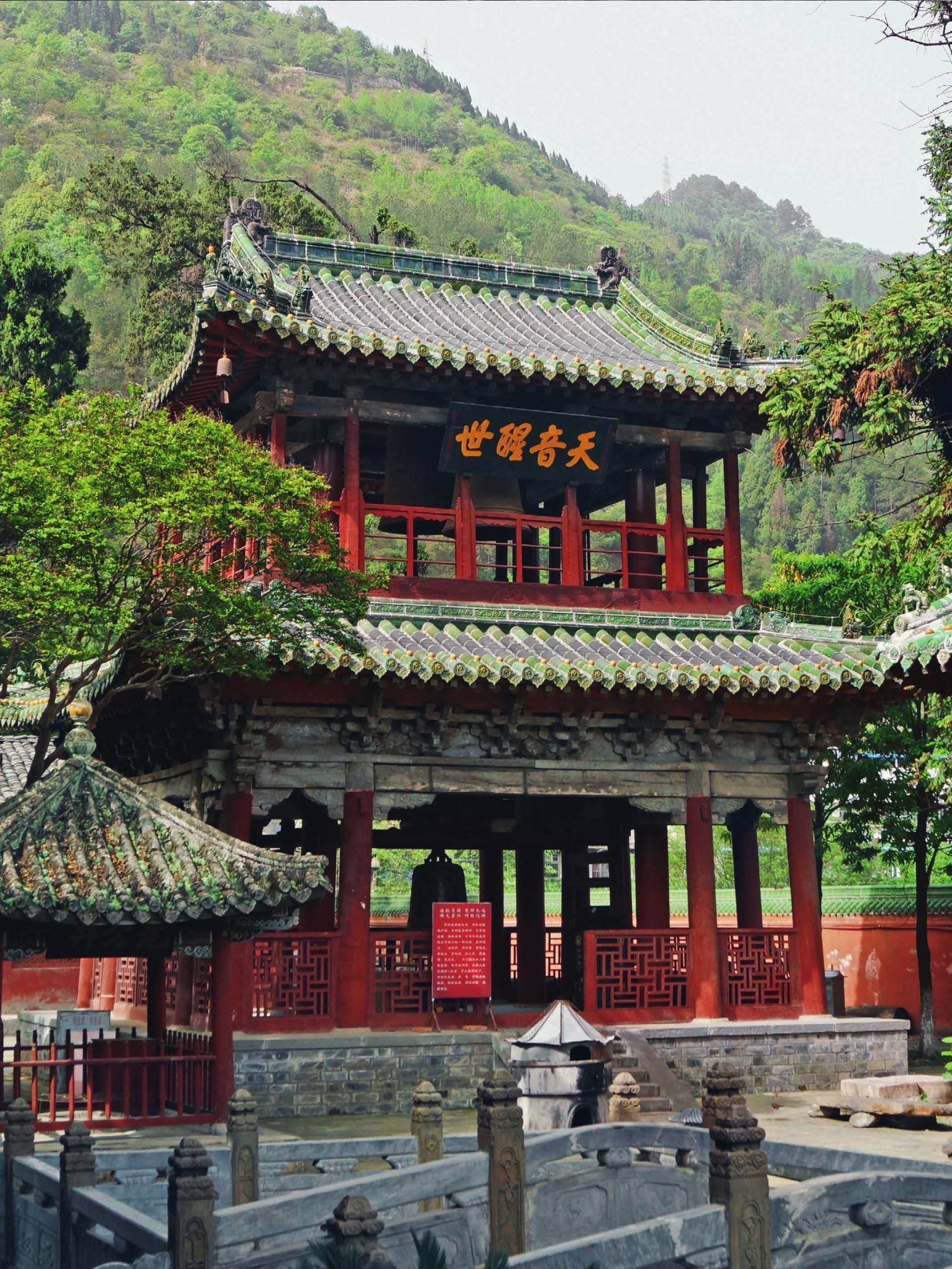

钟楼实景

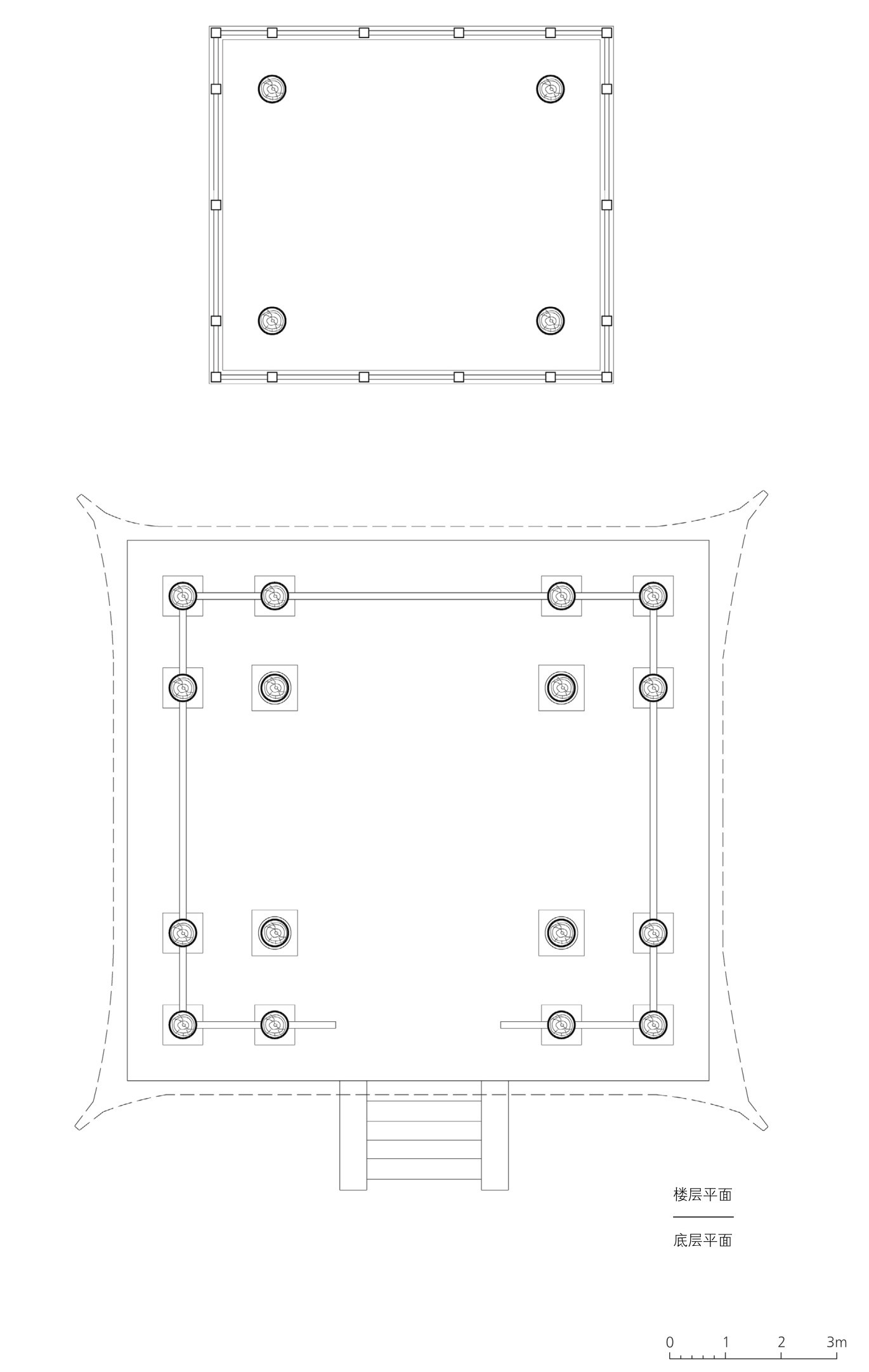

钟楼底层平面图及楼层平面图

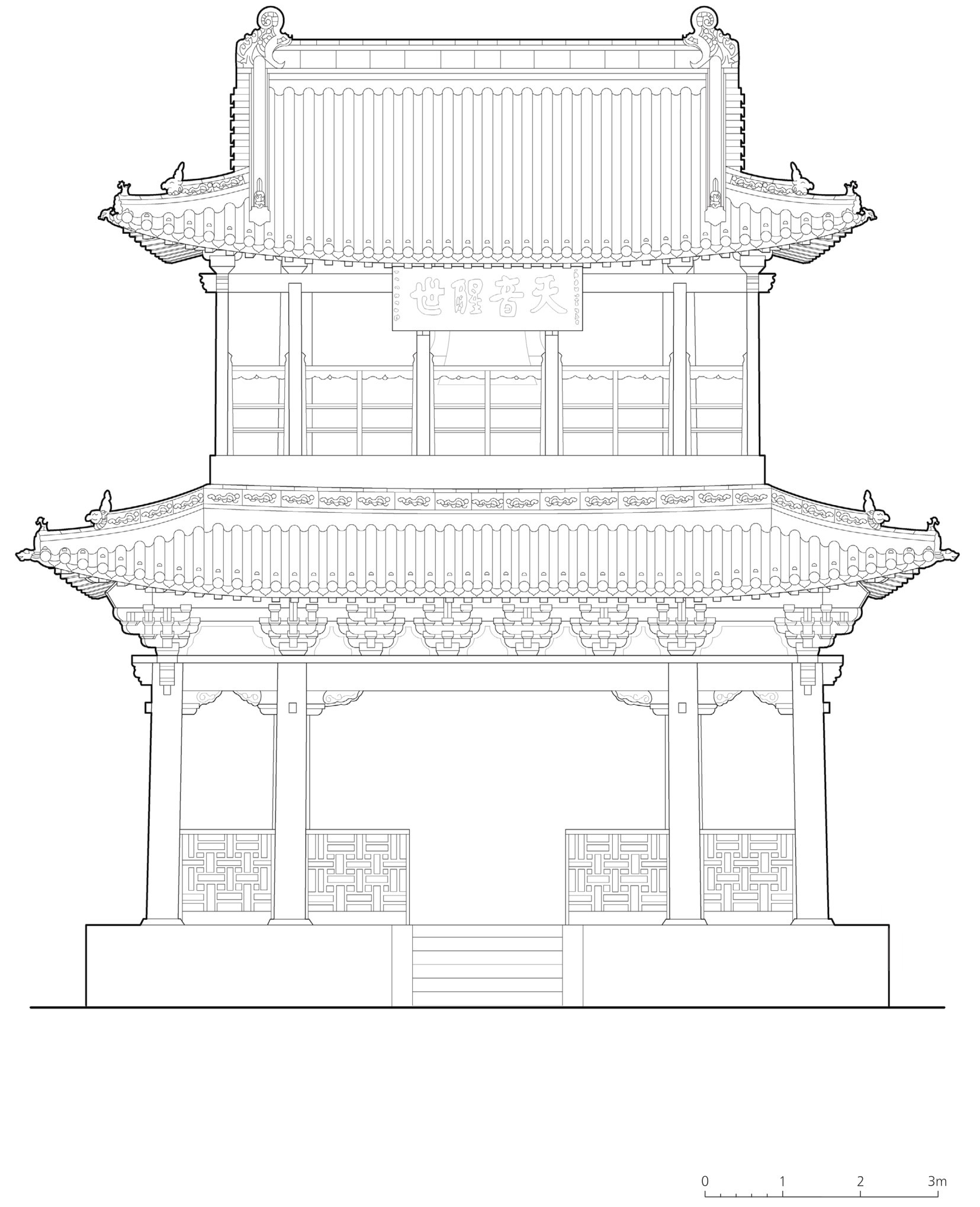

钟楼正立面图

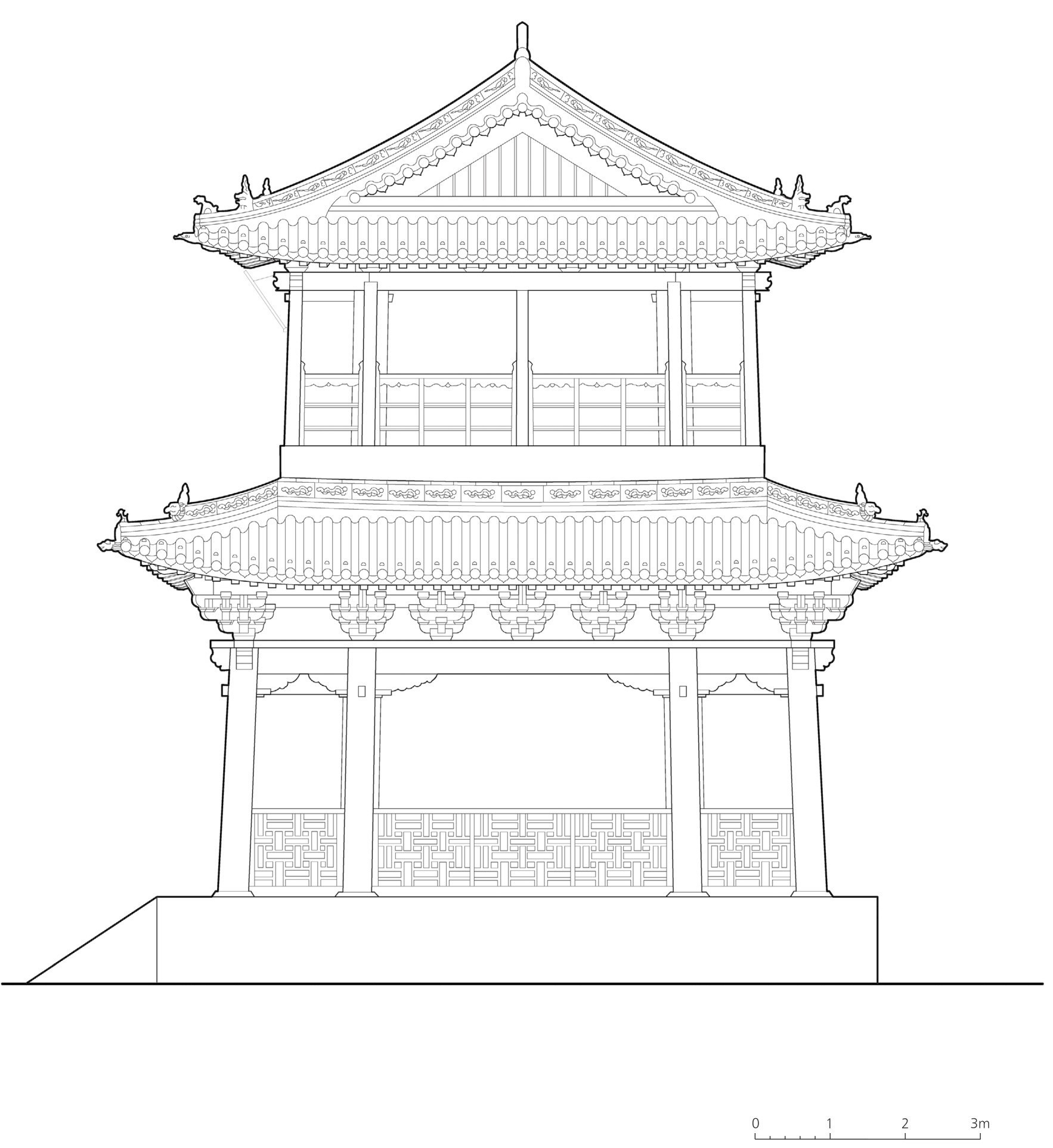

钟楼侧立面图

钟楼纵剖面图

钟楼横剖面图

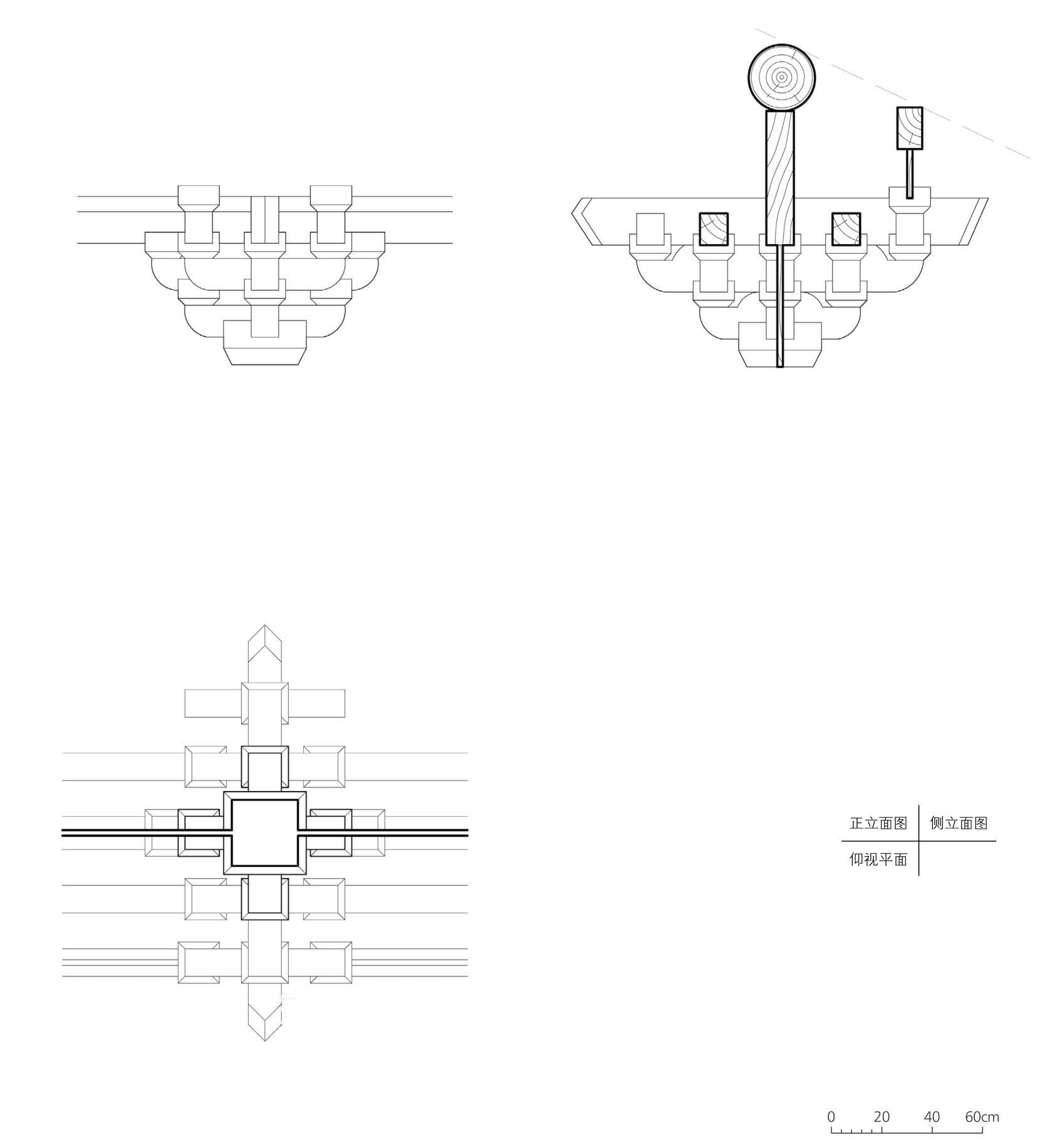

钟楼下檐平身科斗栱详图

钟楼下檐柱头科斗栱详图

钟楼下檐角科斗栱详图

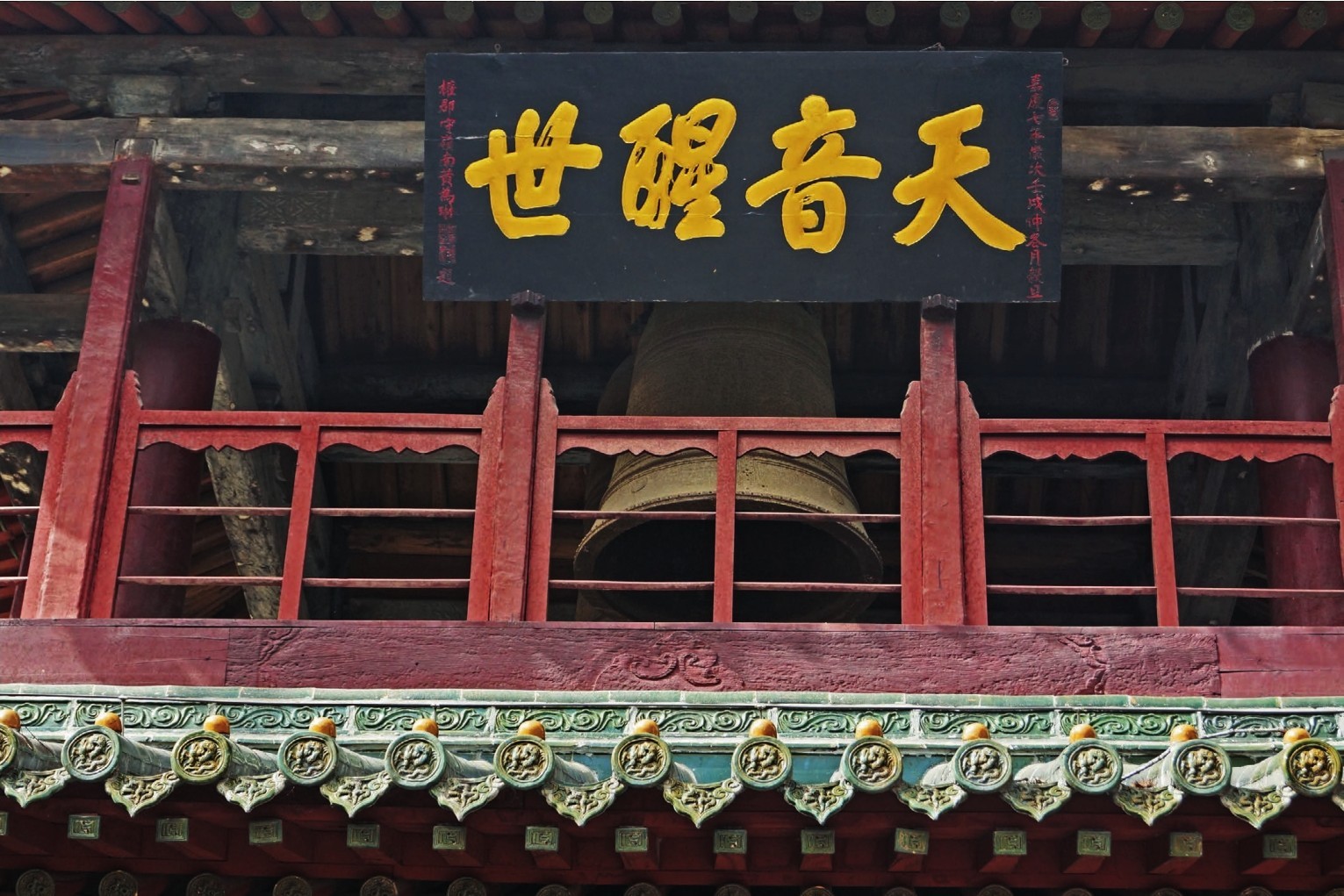

天音醒世匾额

钟楼下檐雀替

钟楼下檐角科斗栱

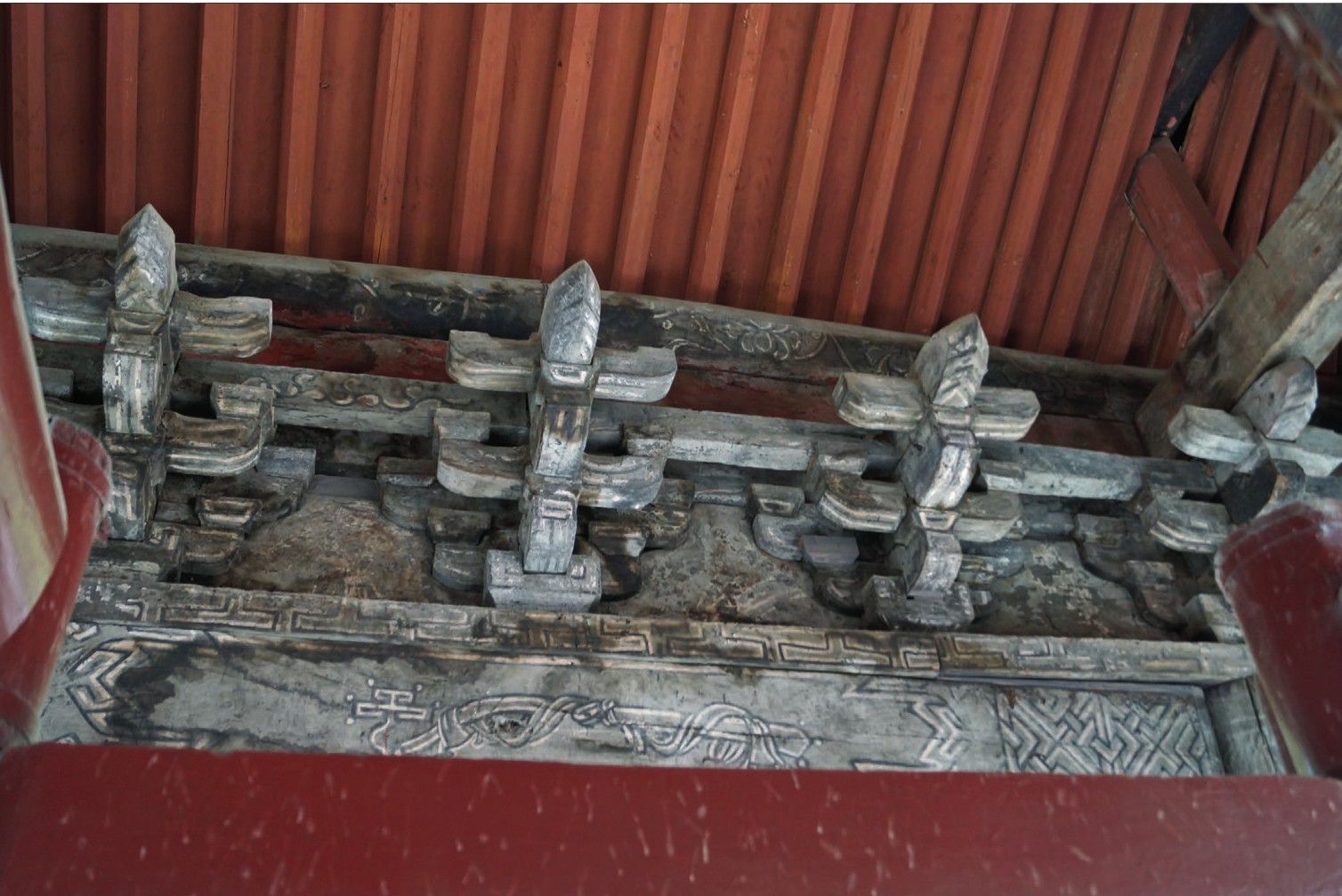

钟楼下檐平身科、柱头科斗栱里拽

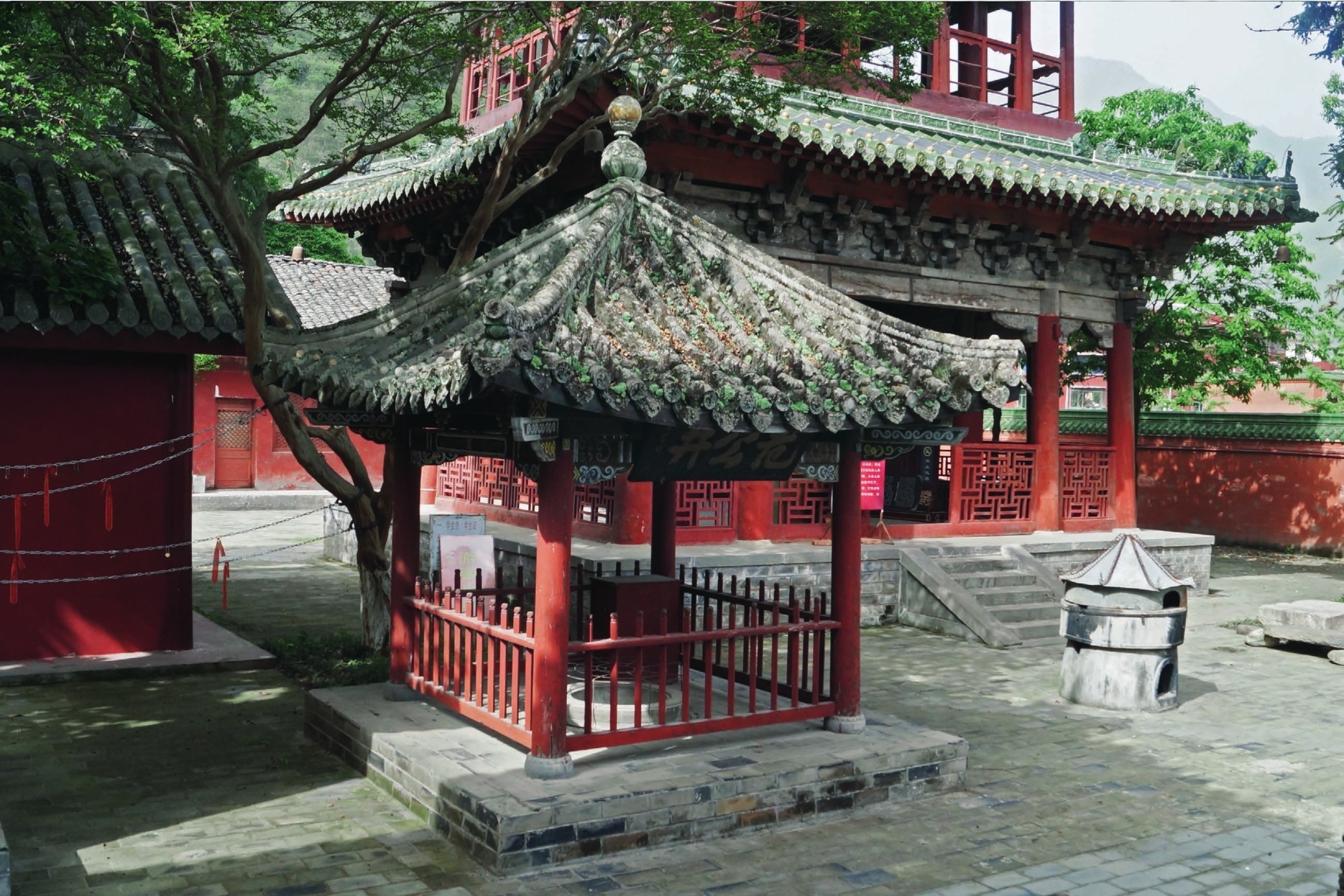

范公井井亭

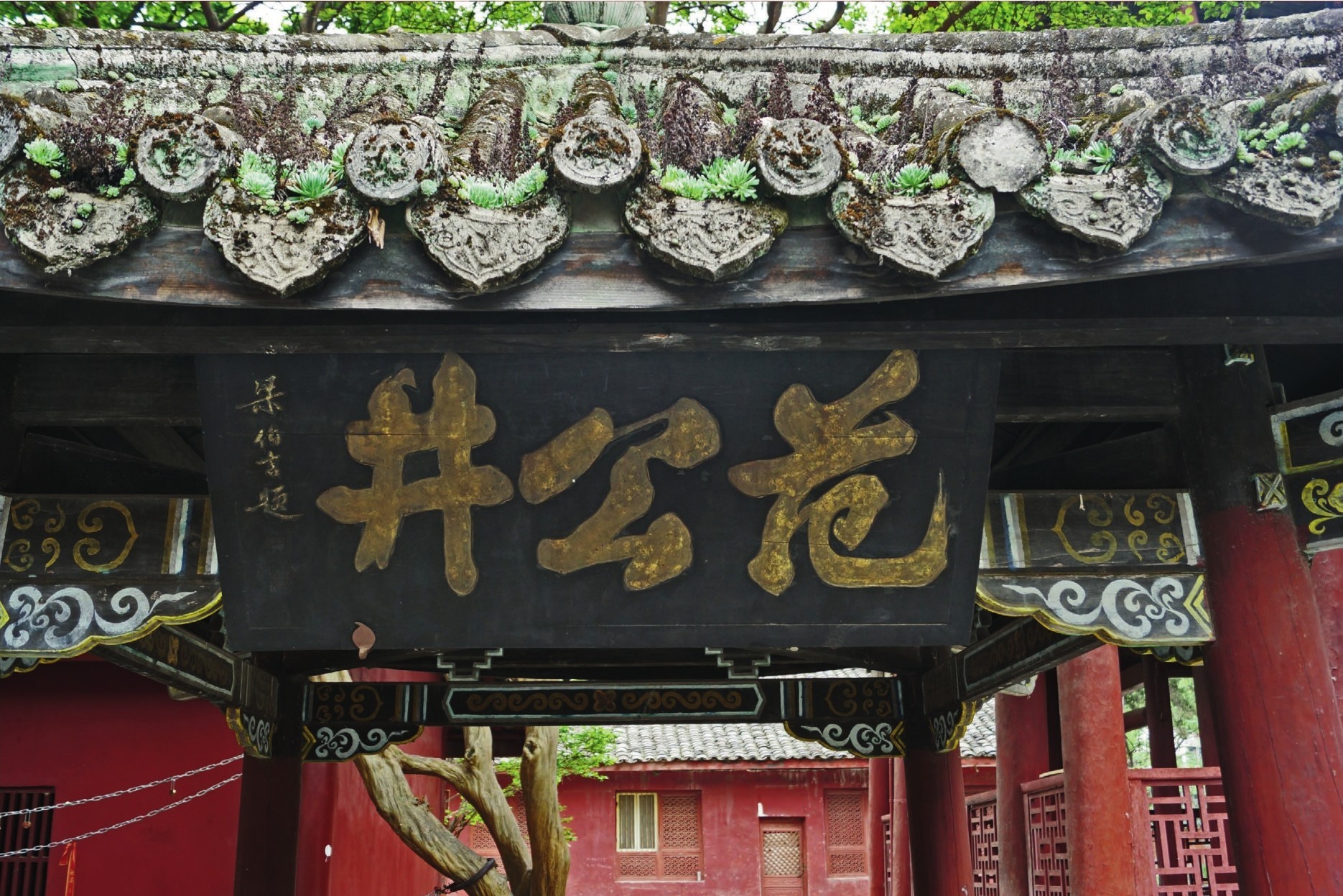

范公井匾额
