中国传统家具榫卯结构
1.9.2.10 10 拆装式
10 拆装式

在明清时期,工匠们在制作家具时,就考虑到了家具的组装、涂饰和搬运,所以当时的榫卯结构中,就已经产生了可拆装的榫卯结构。现代生产中,由于大件家具不便于表面磨光和涂饰,以及考虑包装、物流和库存的简易,更加强调家具部件之间的可拆装性。这些可拆装榫卯结构有的沿用传统形式,有的也根据生产的需要在原来的基础上加以改良,主要的拆装式榫卯形式有:走马销、栽榫、栓榫以及插条榫。

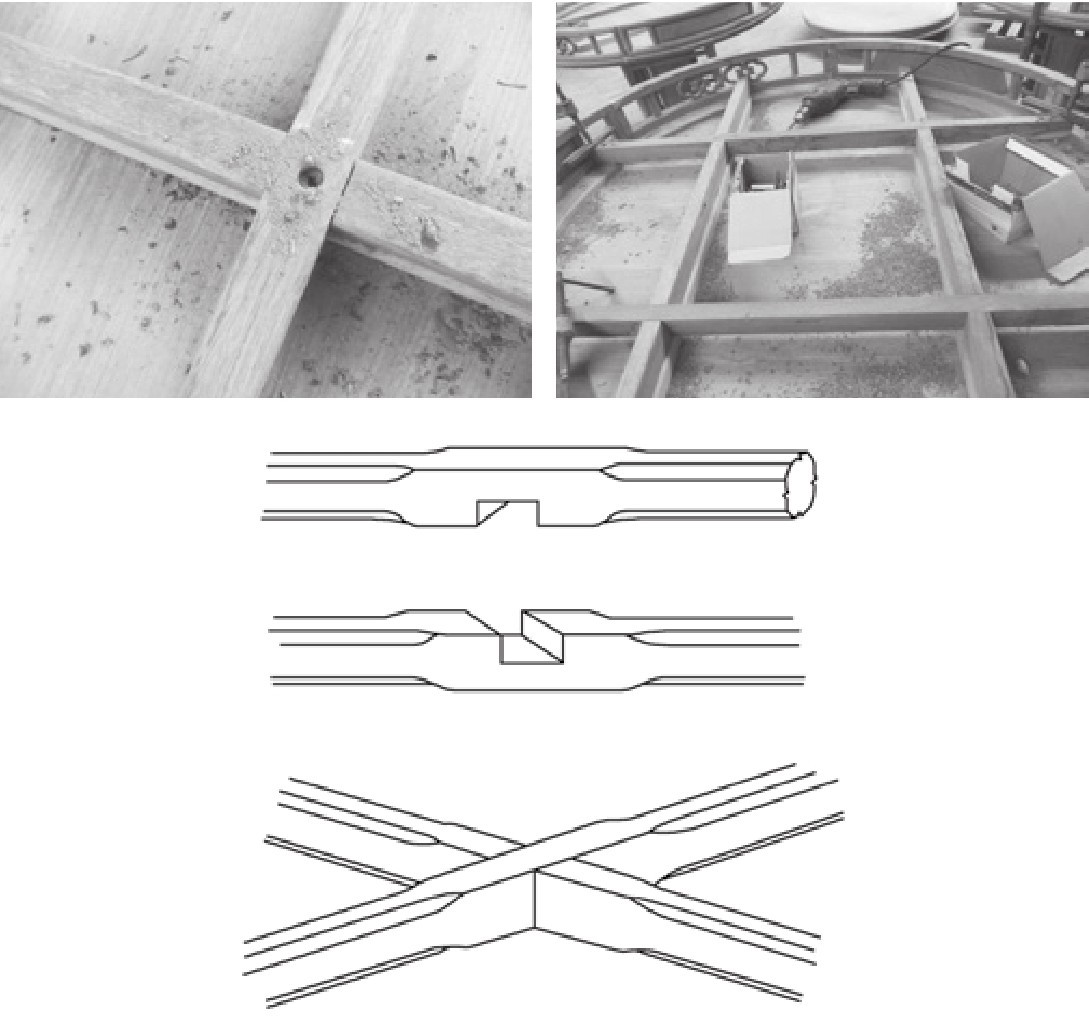

图6-30 十字枨

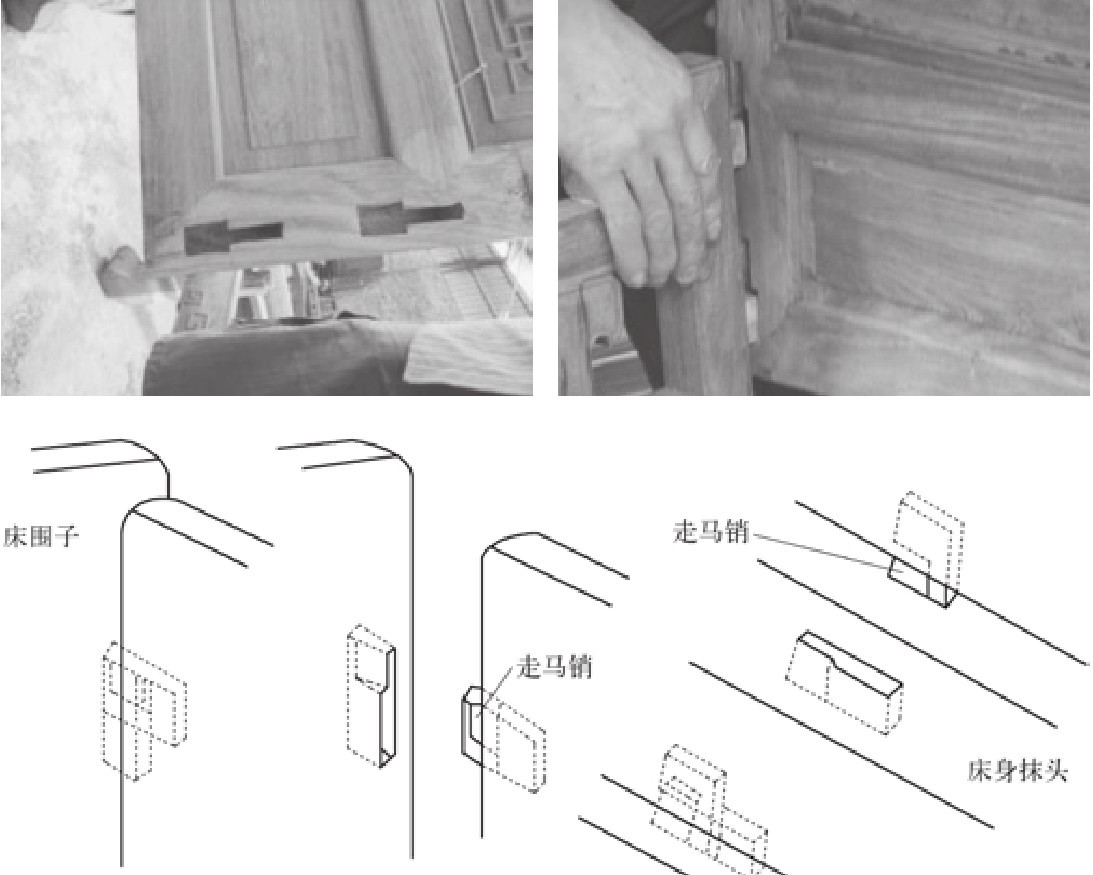

(1)走马销。走马销,是“栽销”的一种,也就是传统的扎榫。榫销外大内小,榫眼的开口半边大半边小,榫销从榫眼开口大的半边插入,推向开口小的半边,就扣紧销牢了。如要拆卸,还必须退回到开口大的半边才能拔出。一般用于大床的床屏和耳朵、罗汉床围子与围子之间及侧面围子与床身之间的接合,如图6-31所示。

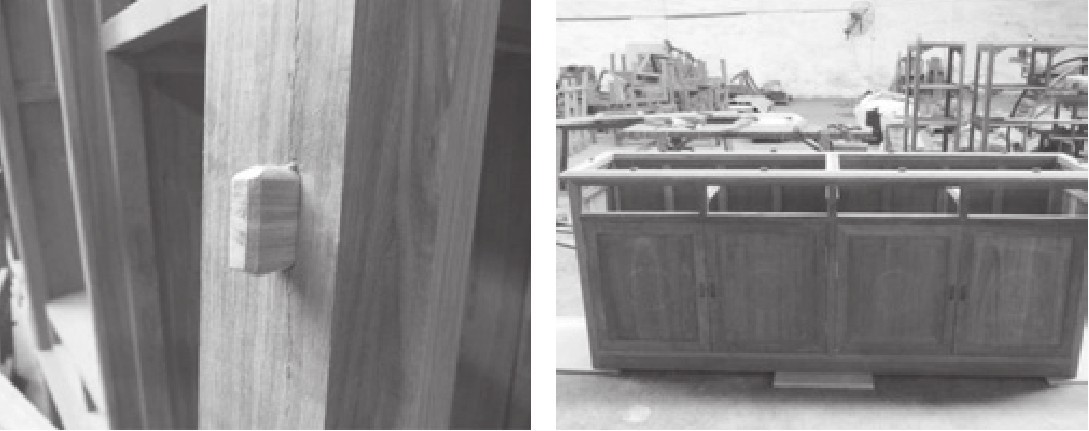

(2)栽榫。片榫的一端栽进其中一个部件,并且加入胶黏剂固定,另一端在安装时插入另一部件的榫眼内。加工时,片榫需要固定的一端与榫眼紧密配合,活动的一端端头尺寸略小于榫眼,且四周导角,可自由插入,如图6-32所示。拆装时,抬起活动端头的拆分体,沿拆装结构方向移动即可拆装。根据拆装方向可以分为左右拆装和上下拆装两种,分类、特点和图示如表6-5拆装式栽榫接合所示。

图6-31 走马销

图6-32 栽榫

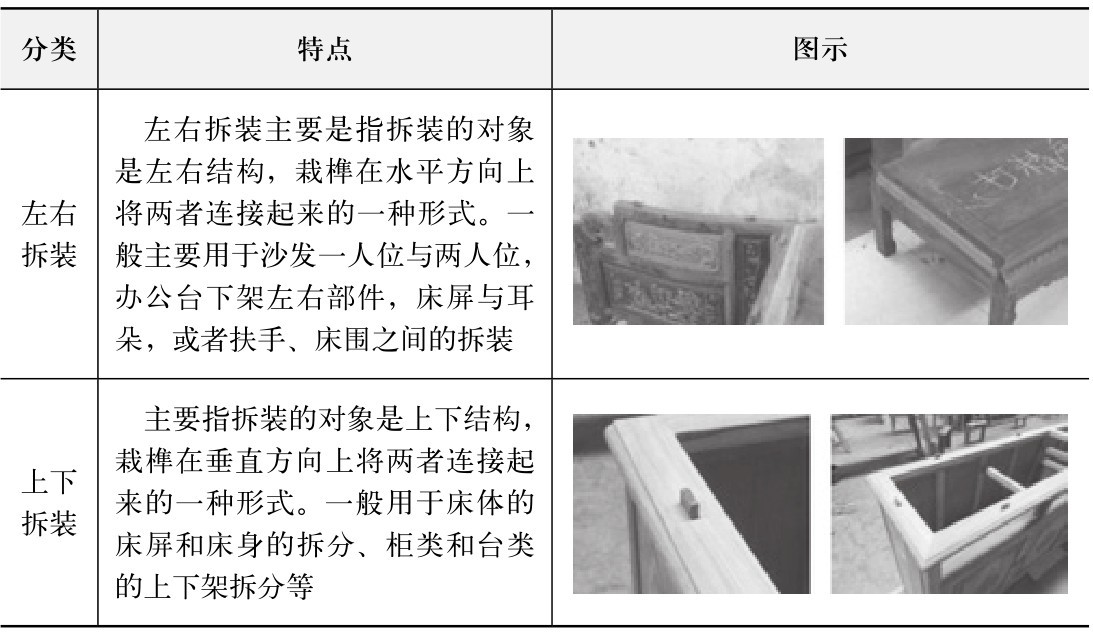

表6-5 拆装式栽榫接合

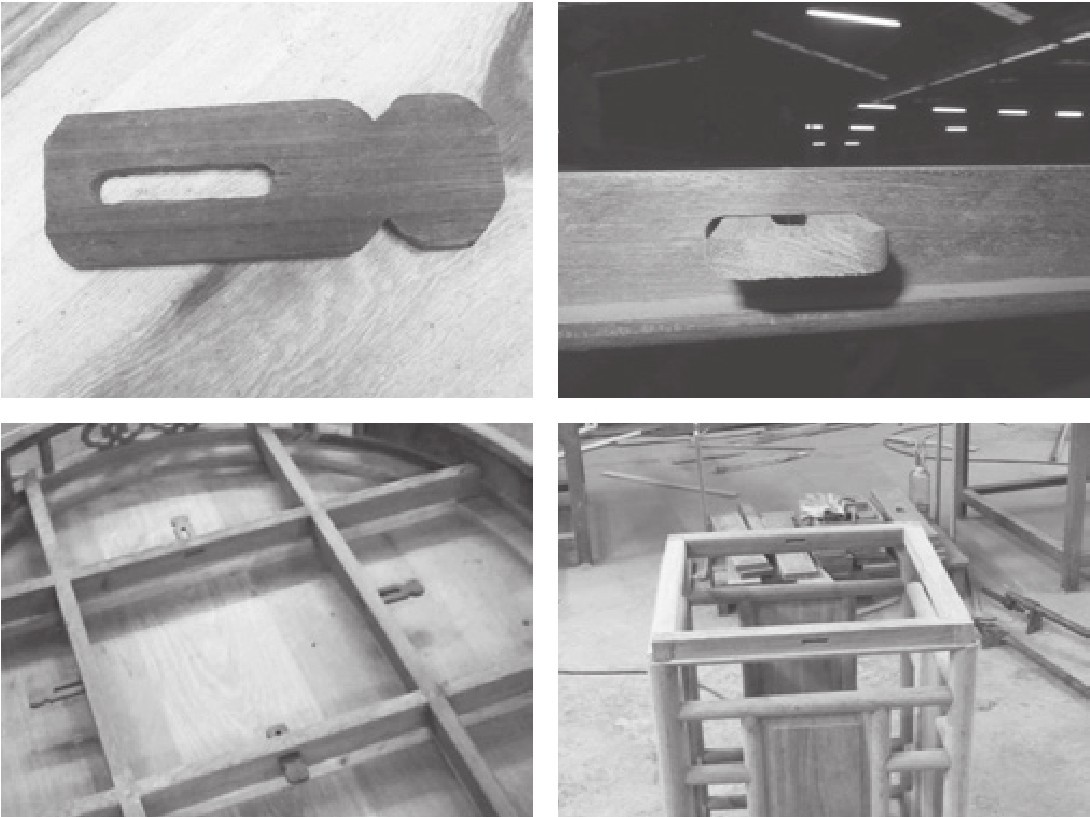

(3)栓榫。由于此榫的拆分原理类似于门栓的原理,故命名为栓榫。它由榫体和榫销两部分组成,榫体穿过拆分的两个构件,榫销再插入榫体的榫眼中,使榫体无法左右活动,从而固定住拆分的构件。需要拆分时,将榫销拔出,榫体可抽出拆装构件,即两构件拆分开。栓榫主要用于框架类的两个主体拆装,比如拔步床的围子之间,就用此拆装结构,如图6-33所示。

图6-33 栓榫

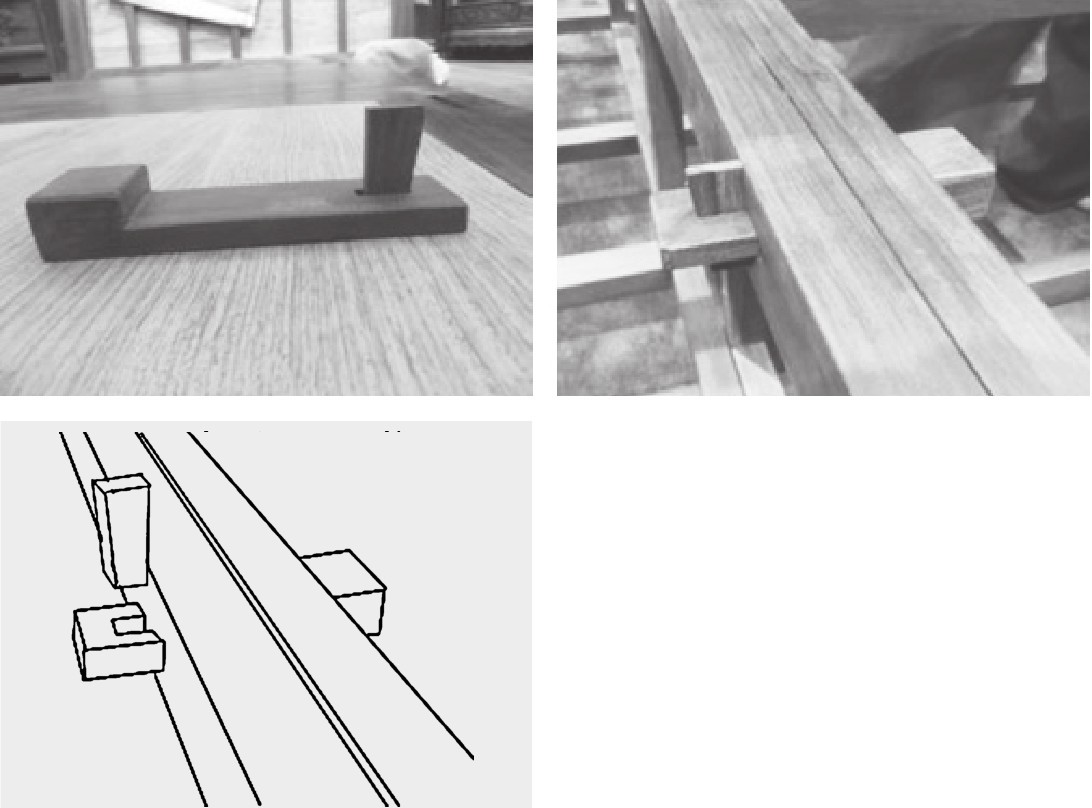

还有另外一种形式,只有榫体,简化了榫销,将榫体的榫眼向与拆装构件重合的部位移,上下打一螺钉,使榫体在某一范围内可以水平移动,完成拆装,如图6-34所示。

图6-34 演变的栓榫

(4)插条榫。插条榫,也是“栽榫”的一种,榫体本身是一条长形木条,端面形状一端是矩形,另一端是弧形,矩形端固定在其中一个拆装构件中,弧形端为活动端。拆装过程中,将活动端的构件沿着水平方向移动,即可完成拆装操作。此种结构形式一般用于柜类的箱体之间,水平方向上的拆分,如图6-35所示。
