1.7.2.3 2.3 位移法基本未知量及基本结构
2.3 位移法基本未知量及基本结构

2.3.1 基本未知量

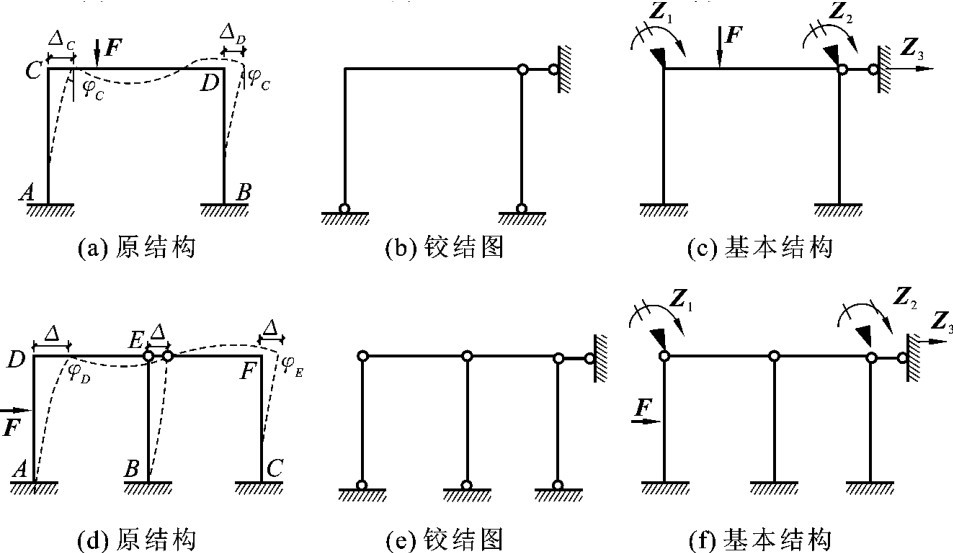

在位移法中,基本未知量是指结构中各结点的独立位移,什么样的位移是独立位移可用下面的例子来说明。图6-54(a)所示刚架在荷载作用下,刚结点C、D除产生角位移φC、φD外,还有线位移ΔC及ΔD。由于受弯杆件忽略轴向变形的影响,C、D结点无竖向线位移,只有水平位移,且ΔC=ΔD=Δ,Δ即为结点的独立线位移,φC、φD则为独立的角位移,该刚架结点的独立位移总数应为3。若用nφ表示独立的角位移数目,用nl表示独立的线位移数目,即nφ=2,nl=1。由上述分析可知,独立的角位移数目也就是刚结点的数目。如图6-54(d)所示的刚架,E为铰结点,汇交于E结点的三根杆件各杆端转角由上节知识可知不是独立的,故该刚架nφ=2,nl=1。

图6-54

独立的线位移数目,对于较复杂的结构无法直观而得,可采用下述“结点铰化”的方法进行判断:将结构所有刚结点和固定支座都改为铰结,从而得到一个相应的铰结图形,若此铰结图形为几何不变体系,则原结构所有各结点均无线位移。若铰结图形为几何可变体系,则视应在结点处加几个支承链杆才能保证其几何不变性时,所加链杆的数目即为结点的独立线位移数,这种方法适用于任何有刚结点的结构。图6-54(b)、(e)分别为与图6-54(a)、(d)对应的铰结图形。所加的链杆数与上述分析的线位移数目相同。结构中若有考虑轴向变形的杆件,如图6-55(a)、(b)中的CD杆,则结点的独立线位移数目不能用以上方法来判断。

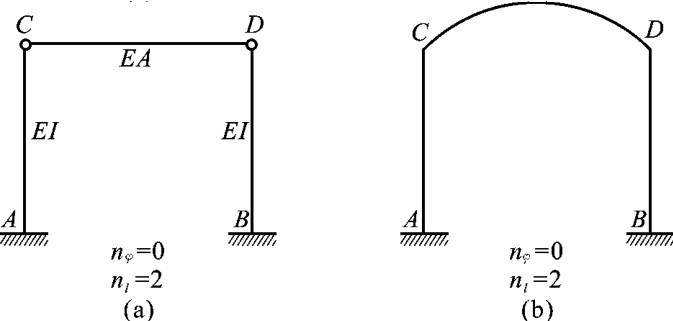

图6-55

2.3.2 基本结构

由前述可知,用位移法计算时,先把每根杆件都看成一个单跨超静定梁,因此位移法的基本结构就是暂时将每根杆件看成两端固定,或一端固定一端铰支,或一端固定一端为定向支承的单跨梁的结合体,可假想在每个刚结点上加一个“附加刚臂”以阻止该结点的转动(但不阻止该结点的移动),在刚结点或铰结点处沿线位移方向加上一个“附加链杆”阻止结点的移动。位移法中的基本未知量用Z表示,这是一个广义的位移,并用“⌒”及“→”分别表示原结点处的角位移、线位移的方向,加在附加刚臂及附加链杆处,以保证基本结构与原结构变形是一致的,如图6-54(c)、(f)所示。

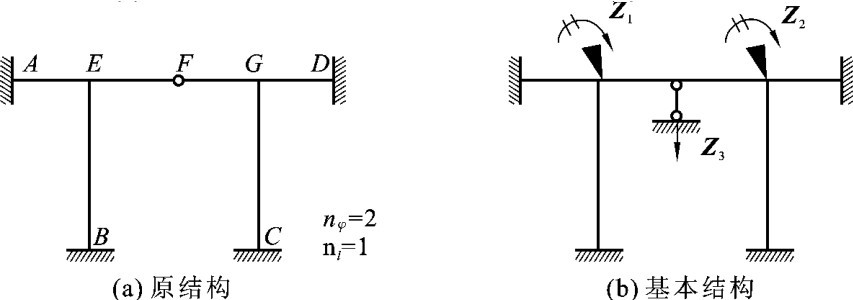

对于图6-56(a)所示的刚架,刚结点E、G的转角为基本未知量,分别用Z1、Z2表示,铰结点处的竖向线位移也是一个基本未知量,用Z3表示,基本结构如图6-56(b)所示。图6-56(c)所示的刚架,F为一组合结点,即BF、EF杆在F处为刚结,该结构nφ=4、nl=2,基本结构如图6-56(d)所示。

图6-56

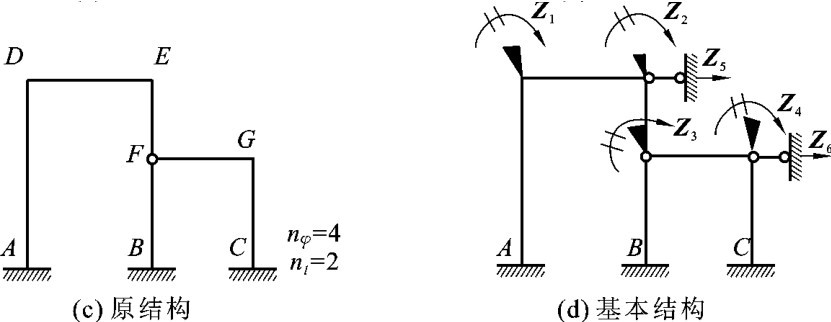

续图6-56
