1.2.1 低碳钢压缩试验

低碳钢受压时的应力－应变曲线如图5－3中的实线所示，将它与受拉时的应力－应变曲线（见图5－3中的虚线）进行比较可以看出如下几点。

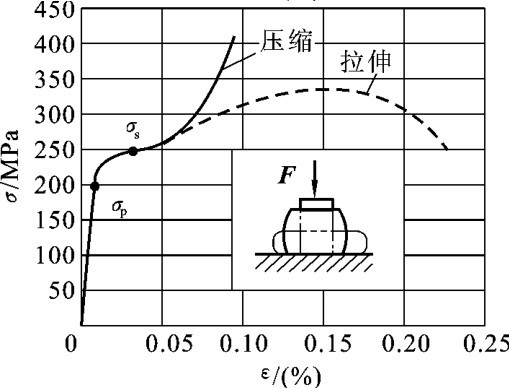

图5－3

在应力未超过屈服极限时，两个图形是重合的。因此，受压时的弹性模量E、比例极限σp和屈服强度σs与受拉时相同。

当应力超过屈服极限后，受压的曲线不断上升，其原因是试件的截面不断增加，由鼓形最后变成了薄饼形。

由于钢材受拉和受压时的主要力学性能相同，所以钢材的力学性能都由拉伸试验来测定，不必进行压缩试验。

1.2.2 铸铁压缩试验

对于脆性材料，压缩试验是必要的。脆性材料如铸铁、混凝土和砖石等，受拉时也是在很小的变形下就发生破坏，但其抗压的能力远远大于抗拉的能力，所以，脆性材料常用于受压的构件，以充分利用其抗压性能。

铸铁的压缩试验表明：在应力－应变的关系曲线上，没有明显的直线部分，也没有屈服阶段。强度极限σb可以测得，其值一般为受拉时的强度极限的4～5倍，试件破坏时，沿着接近于45°的斜面上裂开，如图5－4所示，这说明铸铁的抗剪强度低于抗压强度。表5－1列出了几种常用材料在常温与静载下的力学性能，以供参考。

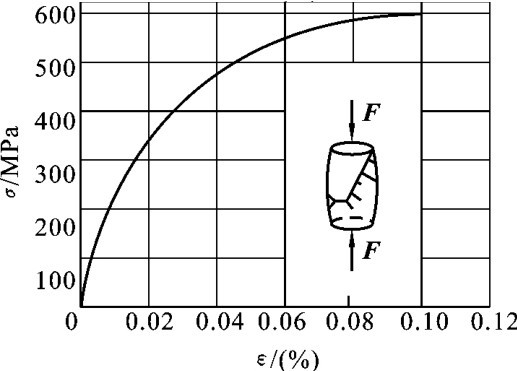

图5－4

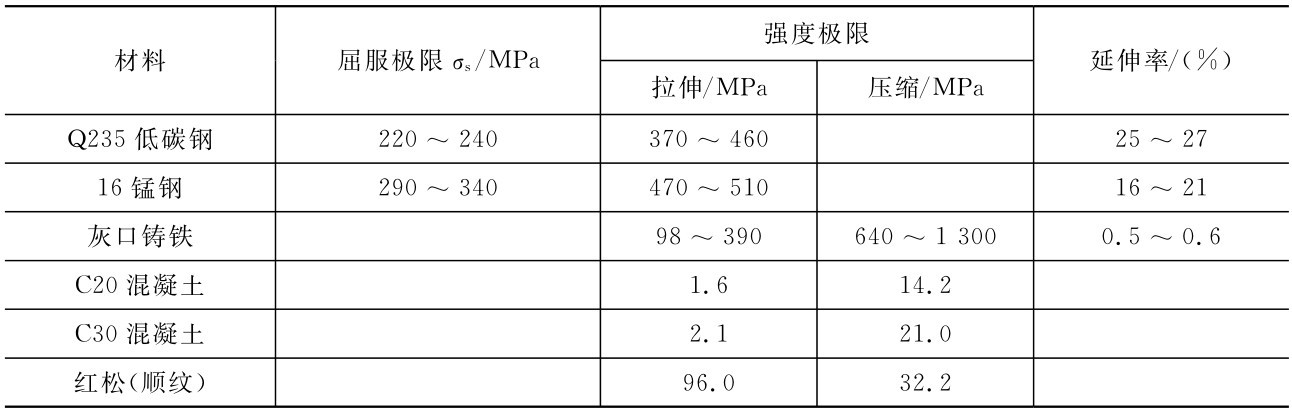

表5－1 几种常用材料在常温与静载下的力学性能
