项目4 静定结构位移计算

【学习目标】

1.知识目标

（1）理解虚功的概念。

（2）了解变形体系的虚功原理及位移计算的一般公式。

（3）掌握单位荷载法。

（4）熟练掌握图乘法。

2.能力目标

（1）能够建立虚拟状态。

（2）能够熟练运用单位荷载法计算静定结构在荷载作用下的位移。

（3）能够熟练掌握用图乘法计算梁和刚架在荷载作用下的位移。

【工程链接】

如图4－1所示，某钢桁梁在采用悬臂法进行施工过程中，由于梁的自重、临时轨道和吊车荷载等的影响，悬臂部分将产生竖向位移f A。若f A过大，则吊车固定将会受到影响，同时也会影响桥梁的正常合拢。因此必须先行确定f A的数值，并将其控制在一定范围内，以确保施工过程的安全和桥梁的拼装就位。图4－2所示为某实际工程中大桥的钢桁梁完全合拢的拼装过程。

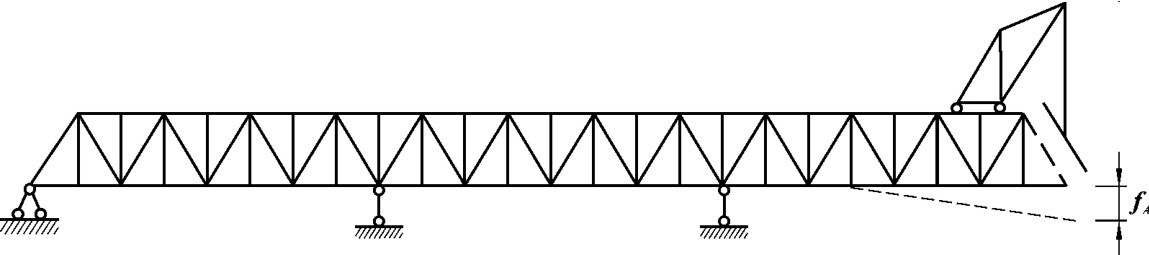

图4－1

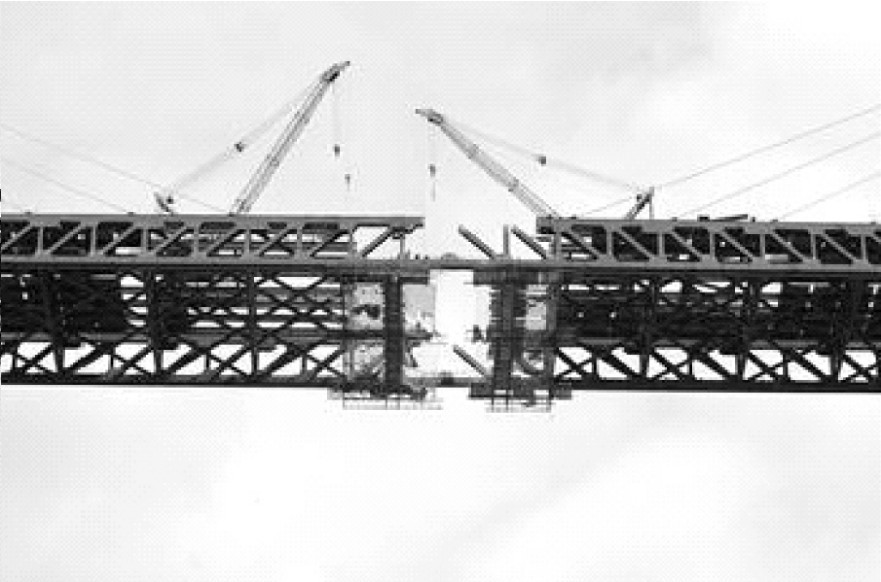

图4－2
