模块3 杆件变形的基本形式

【学习目标】

1.知识目标

掌握建筑工程中杆件结构中构件变形的主要形式。

2.能力目标

能结合杆件变形形式分析其产生的机理。

【工程链接】

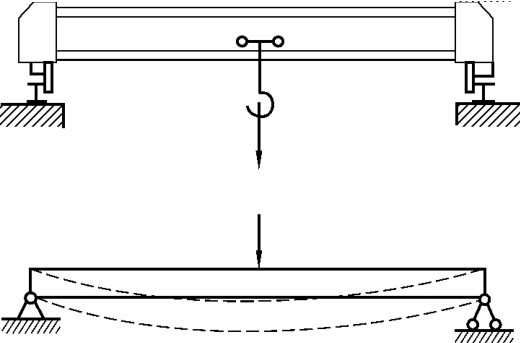

构件、杆件变形在实际工程中是普遍现象，结构的破坏形式往往与构件的变形直接相关，因此了解杆件的变形形式，掌握杆件变形的内在因素是结构设计、施工、使用和维护的基础。图1－15所示为吊车梁在使用过程中的梁变形的示意图。

图1－15

杆件的几何性质和位置、约束类型、荷载作用方式等是杆件在外力作用下的变形形式的影响因素，在工程上主要有以下四种基本形式，如图1－16所示。实际上，杆件变形还与环境因素相关，所以其变形在大部分情况下是几种基本形式的组合。
