*第十三节　三元水盐系相图（Three-component Water-salt Systems Phase Diagrams）

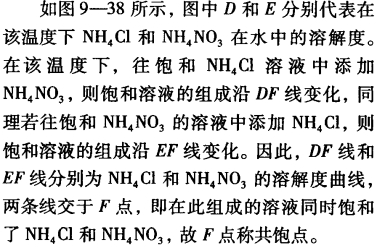

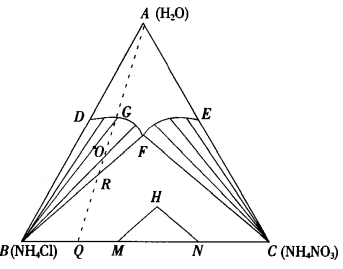

图9—38 NH4Cl—NH4NO3—H2O系相图

图9—37 萃取过程的示意图

如果把几个不同温度的溶解度曲线画在同一张图中，就得到三元水盐系的多温图，利用溶解度多温图可以看出蒸发或溶解过程中系统的相变情况，以及相变与温度的关系，在加热或冷却时，系统的组成不变，但溶解度曲线的位置改变，从而使系统点所处的相区改变，即改变了系统的相平衡，这是根据相图提取无机物的工艺过程理论和计算的基础。

第十一至第十四节是对三元系相图的部分简单介绍，还有其他复杂的类型，如生成化合物、不稳定化合物等，可参考相关书籍。
