一、一对部分互溶的系统（Partially Miscible Between one Couple of Liquids）

例如醋酸（A）、氯仿（B）、水（C）所形成的系统，如图9—33所示。氯仿和醋酸，水和醋酸均可以任意比例互溶，而氯仿和水则只能有限度的互溶；B和C的浓度在Ba、 bC之间可以完全互溶；组成介于a和b之间的系统分为两层，一层为氯仿层，是水在氯仿中的饱和溶液（a点）；另一层为水层，是氯仿在水中的饱和溶液（b点）。这一对溶液称为共轭溶液。

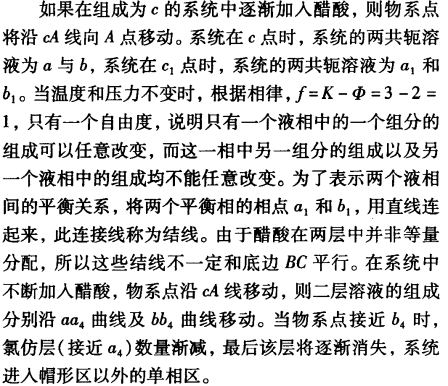

在帽形区内系统分为两相，其组成可由结线的两端读出。由图可见，自下而上，结线愈来愈短，两层溶液的组成逐渐靠近，最后缩为一点D；此时两层溶液的浓度完全一样，两个共轭三组分溶液变成一个溶液，D点称为等温会溶点或褶点（isothermal consolute point or plait point）曲线aDb则称为双结线（bimodal curve）。在帽形区内是二相平衡区。

温度对互溶度会产生影响，图9—33是定温定压下的相图，如果改变温度，要用立体相图来描述。如以温度为垂直于此面的坐标，得一立体图9—34。图中a′D′b′是较高温度下的双结线。若温度继续升高，曲线可缩成一点K。把很多等温线组合起来，便构成空间中的一个曲面。每一个等温线有一个等温会溶点，把会溶点连接起来，便得到一条空间中的KD′D曲线。如果把立体图投影在平面上，便得到图9—35。图上每一条曲线代表一个等温截面。

图9—33 醋酸（A）—氯仿（B）—水（C）的相图

图9—34 三液体有一对部分互溶的温度组成图

图9—35 截面的投影图
