二、生成不稳定化合物的二元系（Two Component System of Unstable Compound Formation）

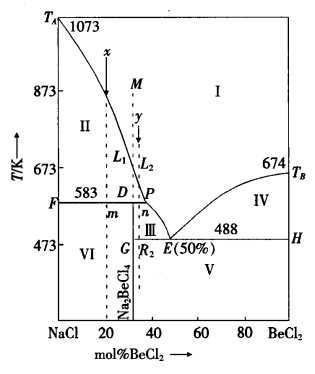

图9—19 NaCl—BeCl2二元系相图

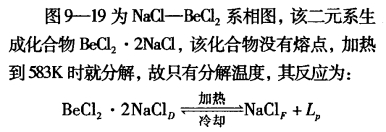

FDP线的温度就是此化合物的分解温度，在此温度以上，化合物不再存在，分解后所得的固相NaCl（组成为F点）和液相（组成为P点）与原化合物（组成为D点）的组成不同，所以该化合物为不稳定化合物，又称异分熔点化

合物（不相合熔点化合物）。在FDP线上，f=2-3 +1 =0，即在线上化合物、固相NaCl和熔体三相平衡共存，其温度及各相组成都是固定的。

通过系统在冷却过程中的变化，将进一步深入理解相图。

这是一个液相与一个固相产生另一个固相的反应。新生成的固相（化合物）包在原来析出的固相NaCl外面，因此该反应称为包晶反应，也叫转熔反应，P点称为包晶点或转熔点，组成在F、 P两点之间的任何熔体冷到FDP线上都发生包晶反应，FDP线称包晶线，在线上（F点除外）， f=2-3+1=0，即系统温度及各相组成皆一定，在冷却曲线上出现水平段，由于M的组成恰为不稳定化合物的组成，所以液相LP和固相NaClF将同时耗尽，变成固相不稳定化合物。

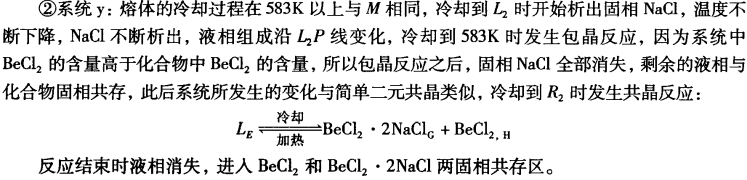

③系统x：冷却时，在583K以上亦与M相同，而在583K发生包晶反应时，因总组成中NaCl的含量超过化合物中NaCl的含量，因此包晶反应结束时，液相消耗完了，仍有NaCl固相剩余，系统变成固相NaCl和固相化合物共存。
