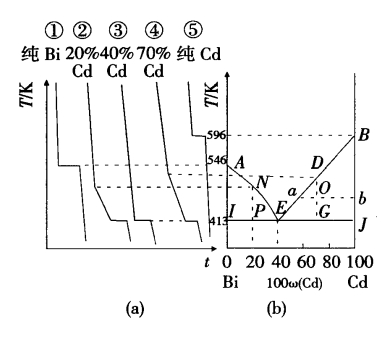

图9—14 Bi—Cd系的冷却曲线与相图

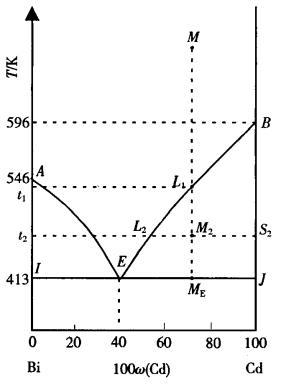

图9—15 Cd—Bi相图

图中A、 B两点的温度是纯Bi与纯Cd的熔点，AE线和BE线分别表示从熔体内开始析出固体Bi或固体Cd的温度与组成的关系曲线，即表示系统的熔点与组成之间的关系，因此AEB线称为熔点曲线，在此线以上的区域系统全部为溶液，故AEB线也叫液相线，AE线及BE线相交于E点，在此点，同时析出纯Bi和纯Cd的固相，其熔点最低，故称E点为低共熔点（eutectic point）或共晶点，E点的温度称共晶温度，E点的组成称共晶组成，不论组成为何值的混合物，系统点在共晶温度时，系统都处于固体纯Bi和纯Cd与共晶组成的液体的三相平衡，通过E点的横轴平行线IEJ是一条三相平衡线（两端点除外），温度低于共晶温度，液相消失，只有Bi和Cd两个纯固相，因此IEJ线又称固相线。图面被液相线和固相线分成四个相区；液相线以上为液相区，固相线IEJ以下为固相区，在固相区内有固体Bi和固体Cd平衡共存，液相线和固相线之间是液相与固相的平衡共存区。AEI区内是熔体与固相Bi的平衡共存，BEJ区内是熔体与固相Cd的平衡共存。

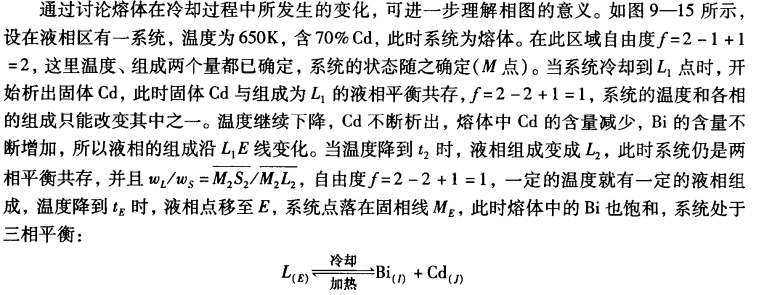

此反应称为共晶反应，这时f=2-3+1 =0，即温度和组成皆为定值，当共晶反应结束时，温度才能继续降低，低于共晶温度时，系统点进入固相Bi和Cd共存区，其f=2-2+1 =1。

由上可见，除纯Bi、纯Cd和低共熔混合物（40% Cd的混合物）以外，其他组成熔体的结晶都是在一定温度范围内进行的。
