二、可逆电池电动势的测定及电池的表示方法（Measurement of E.M.F and Reversible Cell Diagram）

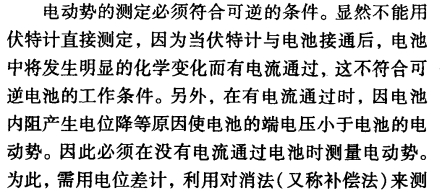

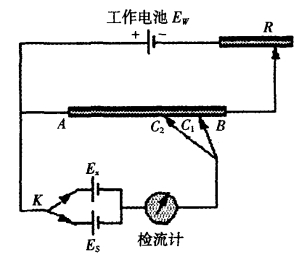

图7—16 电动势测量示意图

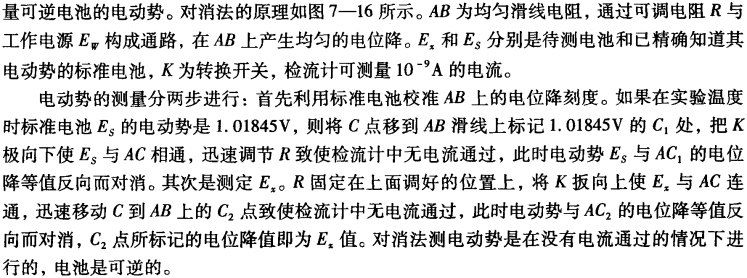

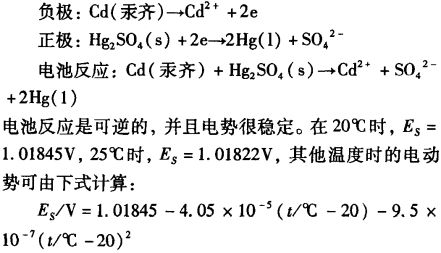

测定电动势时所用的标准电池必须是电动势已知的可逆电池，并且其数值保持长期稳定不变。目前最常用的是韦斯顿（Weston）标准电池，如图（7—17）。其电极反应是：

从上式可知，韦斯顿标准电池的电动势受温度的影响很小。还有一种不饱和的韦斯顿电池，其电动势的温度系数更小。

如果像图7—17那样用示意图表示电池，不仅麻烦，而且很不直观，为此，人们习惯用符号表示电池，这样表示起来快速、方便，一目了然。用符号表示电池有以下惯例：

（1）写在左边的电极起氧化作用，为负极；写在右边的电极起还原作用，为正极。

（2）构成电池的物质要注明状态。除了注明聚集状态、温度、压力（温度和压力如不注明，均是指298K和101325 Pa）以外，溶液中的物质要注明活度。因为这些都会影响电池的电动势。

（3）相界面用符号“|”表示（有时也用逗号表示），表明有接界电势存在。

（4）盐桥用符号“||”表示，表明溶液与溶液之间的接界电势通过盐桥已经降低到可以略而不计。

根据以上规定，图7—17所示的韦斯顿标准电池用符号表示为

图7—17 Weston标准电池示意图
