二、图形图像信息处理

(一)Windows图形图像信息处理软件——“画图”

“画图”软件是Windows系统自带的一款图形图像处理软件，该软件功能简单便捷，可以编辑简单的图形图像，也可以对文字进行简单的编辑。

1.“画图”的启动与软件界面 执行“开始”|“所有程序”|“附件”|“画图”命令即可进入“画图软件操作界面，如图9-3所示。”

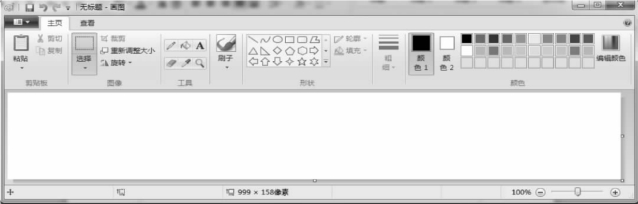

图9-3　“画图”窗口

窗口的主体部分是绘图区，用于显示和编辑图画，其中白色区域是图画的绘制区域。绘图区右边线、下边线及右下角分别有一个控制点，当鼠标指向这些控制点时光标形状将会改变，如图9-4所示。此时拖动鼠标即可改变绘图区域的大小。也可以执行“画图”按钮|“属性”菜单命令在打开的“映像属性”对话框中对绘图区域的宽度和高度进行调整，如图9-5所示。

图9-4　绘图区的修改图

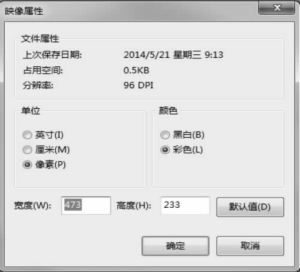

图9-5　“映像属性”对话框

2.新建、打开与保存图形图像文件 执行“画图”按钮|“新建”菜单命令，即可创建新的图像文件。

执行“画图”按钮|“打开”菜单命令，在“打开”对话框中找到要打开的文件选中后单击“确定”按钮或者双击文件即可打开该文件。可以用画图软件处理的文件包括位图文件(.bmp)、JPEG、GIF、TIFF、PNG和IOC文件。

新建的图形图像文件执行“画图”按钮|“保存”菜单命令后将打开“保存为”对话框，在该对话框中可以设置文件名、文件的保存位置和保存类型，如图9-6所示。

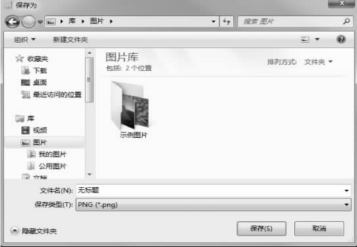

图9-6　“保存为”对话框

已经保存过的文件执行按钮“画图”|“保存”菜单命令后，系统自动将修改内容保存。执行按钮“画图”|“另存为”菜单命令后将打开“保存为”对话框，如图9-6所示。

3.绘制直线 选择“主页”|“形状”组单击选择“直线”工具，在“粗细”中选择线宽，在绘图区中拖动鼠标即可以前景色绘制出直线段。注意：①按住鼠标右键拖动则以背景色绘制出直线；②按住“Shift”键的同时拖动鼠标则只能绘制出正负0°、45°、90°、135°和180°的直线段。

4.绘制曲线 选择“主页”|“形状”组单击选择“曲线”工具，在“粗细”中选择线宽，在绘图区中拖动鼠标制出直线段。在曲线的一侧单击并拖动指针调整曲线形状，对曲线第二个弧重复该操作即可。按住鼠标右键拖动则以背景色绘制出曲线。

5.绘制矩形 选择“主页”|“形状”组单击选择“矩形”工具，在绘图区中拖动鼠标即可绘制出相应矩形。注意：①填充形式分为仅有边框、边框和填充、仅有填充三种。拖动指针时，前景色为边框颜色，背景色为填充色。按住鼠标右键拖动指针，则用背景色绘制边框，用前景色填充。②按住“Shift”键的同时拖动指针将绘制一个正方形。③在“粗细”中选择边线宽。

6.绘制圆角矩形和椭圆等 在“主页”|“形状”组内有多种图形可供选择，圆角矩形与椭圆等的绘制方法及相关选项设置与矩形相似。

7.绘制线条 选择“主页”|“工具”组单击选择“铅笔”工具，在绘图区中拖动鼠标即可按照鼠标拖动的轨迹绘制出线条。注意：当按住鼠标左键拖动时，将用前景色绘制出线条，按住鼠标右键拖动则以背景色绘制出线条。

8.填充颜色

(1)如果要更改选定的前景色，在“主页”|“颜色”组中，单击“颜色1”按钮，然后单击某个色块。如果要更改选定的背景色，在“主页”|“颜色”组中，单击“颜色2”按钮，然后单击某个色块。

(2)如果要对图像进行着色，可以使用“主页”|“工具”组中“用颜色填充”工具，“主页”|“刷子”中“刷子”工具和“喷枪”工具。

9.用刷子画图 选择“主页”|“刷子”中“刷子”工具，在绘图区中拖动鼠标即可。注意：当按住鼠标左键拖动时，将用前景色绘制；按住鼠标右键拖动则以背景色绘制。

10.绘制喷雾效果 选择“主页”|“刷子”中“喷枪”工具，在绘图区中拖动鼠标即可。注意：当按住鼠标左键拖动时，将用前景色绘制；按住鼠标右键拖动则以背景色绘制。

11.获取画面中的颜色 在绘制图像过程中，需要使用到画面中已经用过的颜色作为前景色或背景色时，可以使用选择“取色”工具。选择“主页”|“工具”组单击“取色”工具，此时光标变成一个吸管的形状。移动光标到需要取色的位置，单击鼠标或右键单击鼠标就可以将单击位置的颜色设置为前景色或背景色。

12.擦除画面内容

(1)要擦除图画中的一片小区域，选择“主页”|“工具”组单击选择“橡皮擦”工具。擦除后的区域将变成选定的背景颜色。

(2)要擦除大块区域，可以先用“主页”|“图像”|“选择”中的“自由图形选择”工具或“矩形选择”工具选定一个区域，然后选择“主页”|“剪贴板”中的“剪切”工具，擦除后的区域将变成选定的背景颜色。

13.输入编辑文本 选择“主页”|“工具”组单击选择“文字”工具，在绘图区域内，沿要创建的文字区域的对角线方向拖动鼠标，出现一个文本框和一个文本工具栏，如图9-7所示。如果需要，可以改变文本框的大小或拖动其位置。拖动文本框上的控制点，可以改变文本框的大小。拖动文本框边上控制点以外的部分，可以移动文本框。在“文本工具”选项卡内可以选定文本的前景色和背景色。在文本框中输入文字，在完成文本输入后，在文本框外单击鼠标。

图9-7　“文本工具”选项卡

14.选择操作范围 在绘制图像的过程中，往往需要对画面局部进行操作，此时可以使用工具先将要进行操作的区域框选出来。选择“主页”|“图像”|“选择”中的“自由图形选择”工具或“矩形选择”工具。选中了这两种工具中的任意一种后，在绘图区域内，沿要选择域的对角线方向拖动鼠标即可，这样可以定义出一个由虚线框围成的剪贴块。选定后可以实现移动、复制、缩放、剪切等操作。

15.改变图像的显示比例 选择“查看”|“缩放”中的“放大”工具或“缩小”工具，可以改变图像的显示比例，以便对图画进行精确修改。如果选择“查看”|“显示”中的“全屏”工具，则可以以全屏方式查看当前图片，但在这种状态下无法对图画进行编辑。

16.撤销操作 选择左上角“快速访问工具栏”的“撤销”按钮，可以撤销刚才进行的操作。选择“重做”按钮，可以在撤销后恢复刚才的操作。

(二)获取屏幕图像信息——抓屏

1.抓取整个屏幕信息 按下键盘上的“PrintScreen”功能键，此时屏幕显示内容中没有变化，但屏幕的图像信息已经复制到剪贴板中。然后启动“画图”软件，按快捷键“Ctrl”＋“V”或者执行“主页”|“剪贴板”|“粘贴”，将抓到的图像信息粘贴到绘图区。通过这种方法也可以将屏幕信息复制到其他一些应用程序中。

2.抓取当前活动窗口信息 按住“Alt”键的同时按下键盘上的“PrintScreen”功能键，即将活动窗口的图像信息复制到剪贴板中。接下来的操作与抓取整个屏幕信息相同。

(三)Windows截图工具

Windows 7系统自带了一款小巧实用的截图工具，不需要借助第三方软件也可以实现对屏幕的截取功能。执行“开始”|“所有程序”|“附件”|“截图工具”命令即可进入“截图工具”软件操作界面，如图9-8所示。

图9-8　“截图工具”窗口

启动截图工具后，单击“新建”按钮右侧的向下箭头，在下拉菜单中选择截图模式，如图9-9所示。截图工具能够截取的图片类型分为如下四种。

图9-9　四种截图模式

1.任意格式截图 “任意格式截图”截取的图形是不规则的形状，选择该项后，屏幕会微微发白，当光标变成剪刀状时拖动鼠标即可截取需要的图形。

2.矩形截图 “矩形截图”只能以矩形的形状截取屏幕上需要的图形，选择该项后，截取的过程与截取任意形状截图大致相同，当光标变成十字形后拖动鼠标截取所需图形。

3.窗口截图 “窗口截图”截取的是完整的窗口，选择该项后，光标变成手的形状，移动鼠标至所需的窗口，窗口边缘会显示红色的边框，单击鼠标即可截取该窗口。

4.全屏幕截图 “全屏幕截图”指的是截取当前整个屏幕的内容，选择该项后即可完成截图。

(四)常见的图形图像文件类型和文件格式

在多媒体计算机中，可以处理的图像文件格式很多，每种格式有各自的特点，下面主要介绍几种常用的图像格式。

1.BMP格式 BMP格式文件即位图文件(bitmap-file)，扩展名为.bmp，是Windows中的标准图像文件格式，多种Windows应用程序均支持该格式。BMP格式文件存在压缩和非压缩两种，它所包含的图像信息较丰富，因而占用磁盘空间较大。

2.JPEG格式 JPEG格式文件是一种压缩格式文件，扩展名为.jpg或.jpeg。JPEG是the joint photographic experts group(联合图像专家组)的缩写，是一种用于连续色调静态图像压缩的标准。JPEG格式压缩比很高，属于有损压缩，它利用了人的视觉系统的特性，去掉视觉的冗余信息和数据本身的冗余信息。同时JPEG格式具有调节图像质量的功能，允许用户使用不同的压缩比例进行压缩，以实现在图像质量和文件尺寸之间找到平衡点的目的。

3.GIF格式 GIF格式即图形交换格式(graphics interchange format，GIF)，扩展名为.gif，是一种无损压缩格式。最初的GIF仅存储静止图像(称为GIF87a)，随着技术发展，一个GIF文件中可以存储多幅静止图像进而形成连续的动画(称为GIF89a)。在GIF89a图像中可指定透明区域，使图像与网页背景的融合效果更佳。目前网络上采用的彩色动画文件多为这种格式。

4.PNG格式 PNG(portable network graphics)格式扩展名为.png，也是一种无损压缩格式。PNG格式汲取了GIF和JPEG两者的优点，它的显示速度很快，只需要下载1/64的图像信息就可以显示出低分辨率的预览图像。PNG也支持透明图像的制作，但是不支持动画效果。

5.TIFF格式 TIFF(tagged image file format)格式扩展名为.tif或.tiff，有压缩和非压缩两种形式。该格式存储的图像质量高，但占用的存储空间也非常大。文件中细微层次的信息保存较多，有利于原稿阶调与色彩的复制。TIFF格式主要用于扫描仪和桌面出版系统，是工业标准格式。

6.其他格式 还有PSD(photoshop document)格式，它是著名的Adobe公司的图像处理软件Photoshop的专用格式，扩展名为.psd。PSD格式文件中保存有各种图层、通道、遮罩等信息，以便于对原稿进行修改，但是相应地占用的存储空间也较大。常见的动态图形图像文件还有SWF(shockwave format)格式，扩展名为.swf。SWF是使用二维动画软件Flash制作出的矢量动画格式，主要用于Web页面上的动画发布。
