一、图表的建立

Excel中提供了柱形图、折线图、饼图、条形图、面积图、XY散点图、股价图、曲面图、圆环图、气泡图、雷达图11种图表类型。在每种图表类型中又包含若干个子类型。下面主要介绍柱形图、折线图和饼图的建立及使用。

(一)柱形图

柱形图用于反映数据表中每个对象同一属性的数值大小的直观比较，每个对象对应图表中的一簇不同颜色的矩形块，或上下颜色不同的一个矩形块，所有簇当中的同一颜色的矩形块或矩形段属于数据表中的同一属性。

柱形图共有19种子类型，其中前3个为二维柱形图，后面每4个为一组，分别是三维柱形图、圆柱图、圆锥图和棱锥图，可以根据具体的需要或个人兴趣进行选择。

［例4-11］ 根据图4-47所示的学生成绩表建立以“姓名”为X轴，以“数学”“语文”和“英语”成绩为Y轴的簇状柱形图表。

(1)鼠标拖动选中B2：B7数据区域，按住“Ctrl”键用鼠标拖动再选中D2：F7数据区域，如图4-65所示。

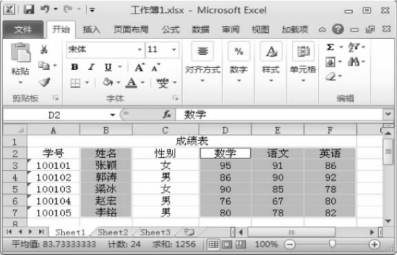

图4-65　选定的图表数据区域

(2)单击“插入”选项卡|“图表”组|“柱形图”按钮，在弹出的列表中选择“簇状柱形图”选项，创建如图4-66所示的柱形图图表。

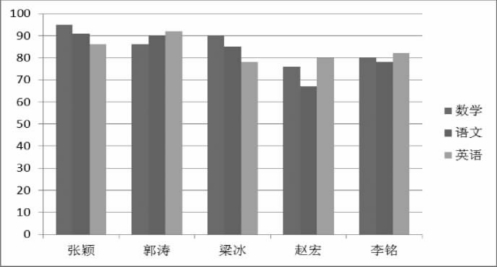

图4-66　“学生成绩”柱形图图表

(二)折线图

折线图包括折线图、堆积折线图、百分比堆积折线图、带数据标记的折线图、带数据标记的堆积折线图、带数据标记的百分比堆积折线图、三维折线图七个子类型。

折线图通常用来反映数据随时间或类别变化的趋势。如可以用折线图反映高血压患者一周内血压的变化趋势等。折线图中每个数据点或每截线段的高低表示对应数值的大小。图4-67所示为用“带数据标记的折线图”创建的学生成绩图表。

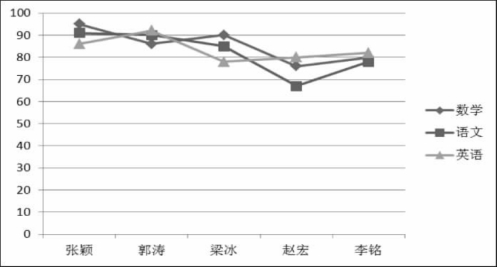

图4-67　“学生成绩”带数据标记的折线图图表

(三)饼图

饼图包括饼图、三维饼图、复合饼图、分离型饼图、分离型三维饼图、复合条饼图六个子类型。

饼图通常用来反映同一属性中每个值占总值的比例。饼图用一个平面或立体的圆形饼状图表示，由若干个不同颜色的扇形块组成，每种颜色的扇形块代表同一属性中的一个相应对象的值，扇形块面积的大小反映对应数值的大小和在整个饼图中的比例。图4-68所示为用“三维饼图”创建的学生数学成绩图表。

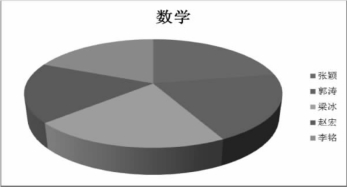

图4-68　“学生数学成绩”三维饼图图表

在数据表中只选择了“姓名”和“数学”两列，其中每一种颜色的扇形块代表一名学生，扇形块面积的大小反映学生数学成绩的高低。
