Word 2010中包括了多种形状的自选图形，通过自选图形的选择和设计可以制作文章所需的各种自绘图示。

1.绘制自选图形 在Word 2010中，选择“插入”|“插图”|“形状”按钮，弹出如图3-25所示的下拉列表，在下拉列表提供了线条、矩形、基本形状、箭头总汇、公式形状、流程图、星与旗帜和标注八种类型的自选图形。从打开的下拉列表中提供的各种样式中选择一种，这时鼠标指针变成“＋”形状，在需要添加图形的位置单击并拖动即可实现自选图形的添加。

2.在自选图形中添加文字 先选中要添加文字的自选图形，然后单击鼠标右键，在弹出的快捷菜单中选择“添加文字”即可，并可以设置所添加文字的格式。

图3-25　自选图形下拉列表

3.图形元素的基本操作

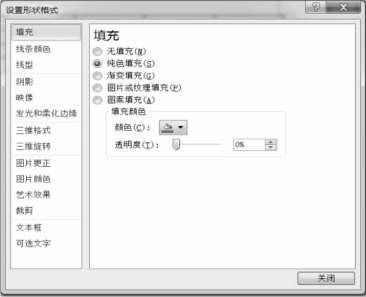

(1)设置图形内部填充色和边框线颜色等：选中图形，单击鼠标右键，在弹出的快捷菜单中选择“设置自选图形格式”命令，出现如图3-26所示对话框，通过对话框中的各选项卡可以分别设置自选图形的填充色、线条、大小和版式等。或者选中自选图形后通过出现的“绘图工具”|“格式”|“形状样式”功能区提供的按钮进行设置。

图3-26　“设置形状格式”对话框

(2)设置阴影和三维效果：选中自选图形后通过出现的“绘图工具”|“格式”|“形状样式”功能区提供的“形状效果”按钮进行设置。

(3)旋转和翻转图形：可以直接拖动对象上的旋转控制点任意旋转图形。

(4)叠放图形：插入的图形对象可以叠放在一起，上面的图形会挡住下面的。选中图形对象，单击鼠标右键，在弹出的快捷菜单中选择“置于顶层”或“置于底层”，可以设置图形对象的叠放次序。

(5)图形对象的组合和取消组合：如果想把多个图形对象组合成一个整体，可先选中要组合的对象(通过按住“Shift”键，依次单击需要组合的图形)，单击鼠标右键，在弹出的快捷菜单中选择“组合”|“组合”命令进行组合。组合后，如果要取消这种组合，可以选择“组合”|“取消组合”命令进行取消。

(6)对齐和排列图形对象：先选中要设置的对象，选择“绘图工具”|“格式”|“排列”|“对齐”按钮，再在下拉列表中选择一种对齐或分布命令。
