黑陶工艺主要利用陶轮轮制的方法。黑陶在烧制时采用了封窑烟董的渗炭方法，器表呈现出深黑色光泽。它表面磨光，朴素无华，纹饰仅有少数弦纹、划纹或镂孔。黑、薄、光、纽为黑陶的四大特点。其中有一种薄胎黑陶，漆黑乌亮，薄如蛋壳，称蛋壳陶，代表看这一类型陶器的杰出成就。

龙山黑陶需要经过十道独特的专业制作工序：

1、浸泡过滤：将晒干的细土置于池子或大缸中加水浸泡，搅成泥浆后用120目罗网进行过滤，将滤出的砂石等杂质倒掉。

2、沉淀缩水：将过滤后的泥浆静置沉淀，泥水分层后，将澄出的水舀出，进行自然蒸发缩水，干缩成含水量30％左右的泥块。

3、制泥：将缩水后的泥块放入真空搅泥机内揉搅，直至达到无气泡、有韧性、更粘连的效果。

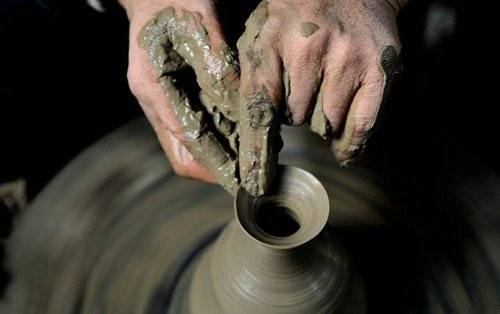

4、制坯：制坯方法分转轮拉坯和模具制坯两种工艺。转轮拉坯机使用1.5千瓦电机，拉坯机转盘直径为30厘米，机身长2米，高50厘米，宽60厘米，以拉制圆形器物为主；模具制坯需首先雕塑物件模型，而后做出石膏模具，注入泥浆，待泥浆干挺后取出，陶坯成型。

5、晾坯：将陶坯放在阴凉通风处晾至含水量15％左右。

6、修坯：调整陶坯的厚薄度并将陶坯适当整形。

7、压光：对陶坯表面进行光洁度处理，用光滑的压刀或鹅卵石在陶坯上反复磨压，直至陶坯表面呈现光亮、平滑的状态。

8、刻花：刻花分阳刻、阴刻、浅刻、深刻、浮雕、镂空、剁刀、对刀、刮刀、点刀等手法，在压光后的陶坯上刻制花纹图案。刻花完成后，需要再次压光，模具制坯法需用100＃细砂布磨光。

9、干坯：将雕刻、压光后的陶坯置于阴凉通风的室内晾干，不得暴晒、不吹强风，陶坯必须干透。

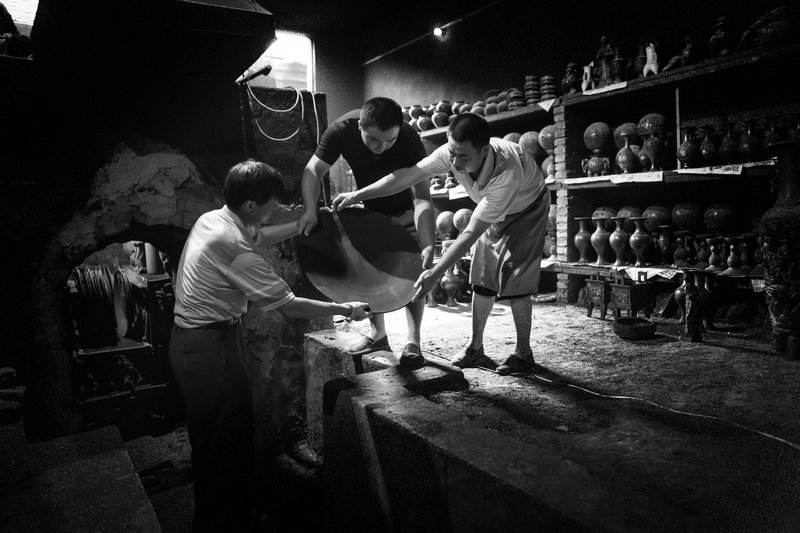

10、烧制：将干透的陶坯码放置于窑内，封窑门，只留火道，点火缓慢加温，5小时后提温，待温度达到900℃时停火闭窑，将烟道封死，焖火三天后起窑，除尘擦亮后龙山黑陶即成成品。

相关实物器具

龙山黑陶制作器具有：大缸、细目罗网、搅泥机、拉坯机、刻刀、圆形刻刀、半圆刻刀、锥刀、剁刀、对刀、镂刀、鹅卵石、有机压光刀、球磨机等；
