4．4．7 FOREIGN KEY

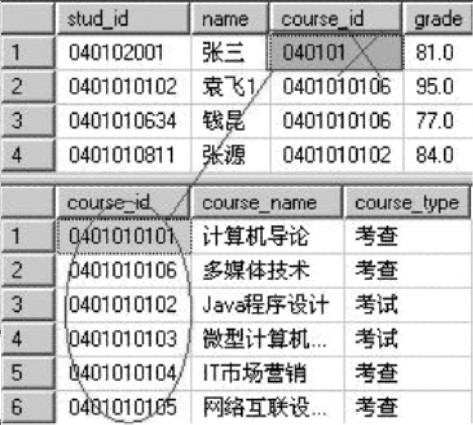

FOREIGN KEY约束为表中一列或多列数据提供参照完整性，限制表中被约束列的值必须在被引用表中已经存在，例如，在图438学生的选课表中，所选的课程，其代码必须在课程表（Course＿info表）中存在，否则学生所选的课程是不存在的，毫无意义。为了保证两张或者多张表中数据的一致性，引入了外键约束。

【例4-17】在SC选课信息表中，将Cid字段的外键设置为课程表（Course＿info）中的Cid字段。

1．使用SSMS管理器创建外键约束

使用SSMS管理器创建外键约束，具体步骤如下：

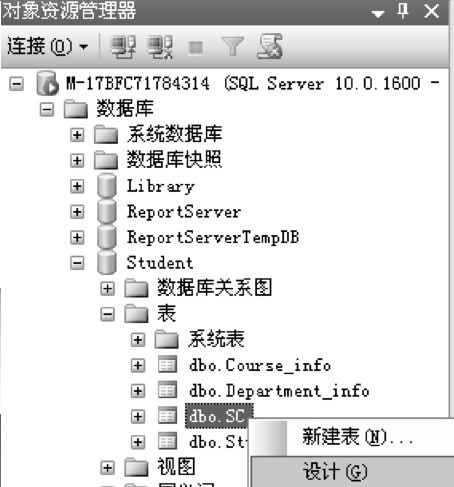

（1）启动SQL Server Management Studio，在其“对象资源管理器”窗格中依次展开“数据库”节点、Student节点和“表”节点，在dbo．SC上单击鼠标右键，在弹出的快捷菜单中执行“设计”命令，如图4-39所示。

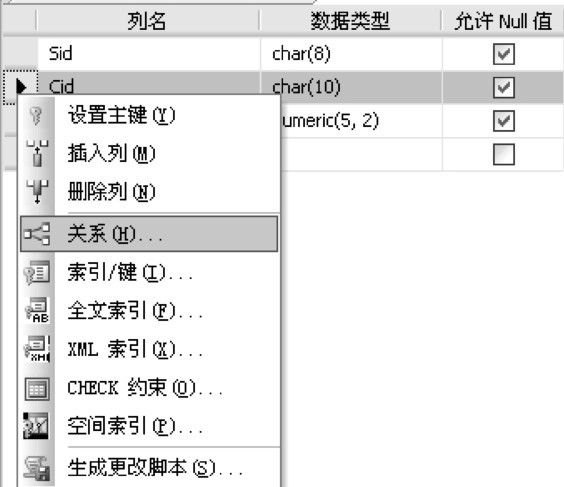

（2）在打开窗口的右上部分，鼠标右键单击字段Cid，在弹出的快捷菜单中执行“关系”命令，如图4-40所示。

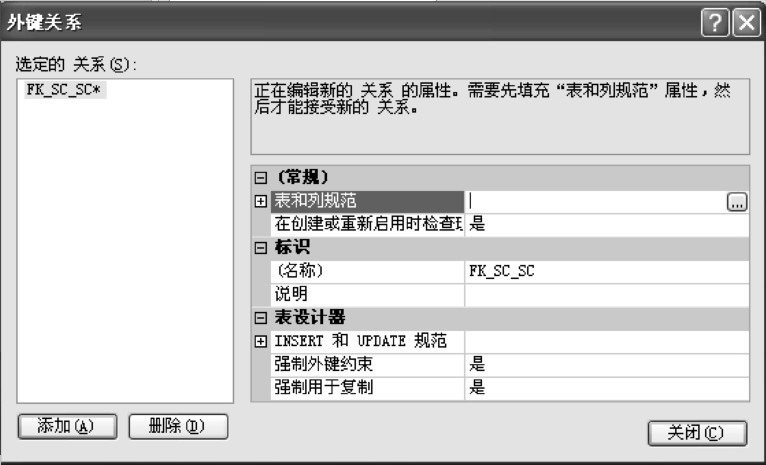

（3）打开“外键关系”对话框，单击“添加”按钮，然后选择右侧列表框中的“表和列规范”选项，该选项右边弹出按钮，如图441所示。

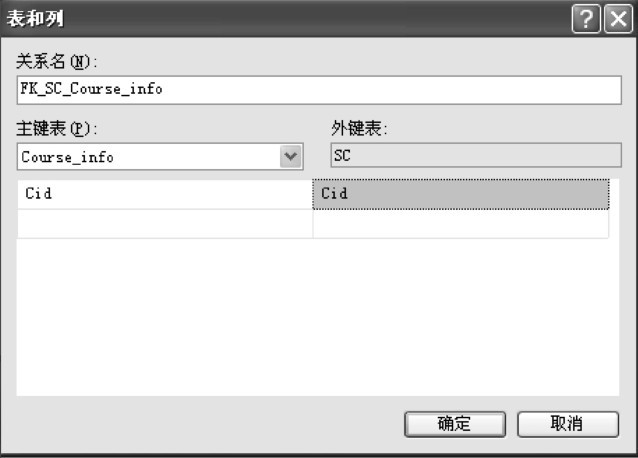

（4）单击“表和列规范”选项右边的按钮，弹出“表和列”对话框，选择要建立关系的主键表Course＿info以及两个表中对应的列Cid，设置完成后单击“确定”按钮，如图442所示。

（5）返回“外键关系”对话框，单击右下方的“关闭”按钮即可。

2．使用T-SQL语句创建外键约束

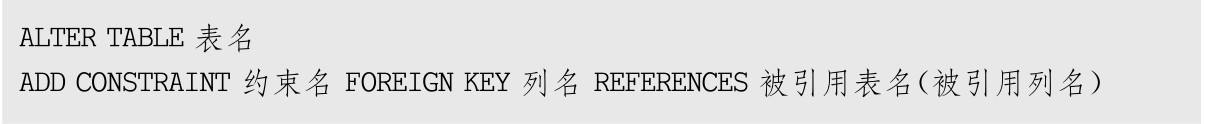

创建外键约束的基本语句格式如下：

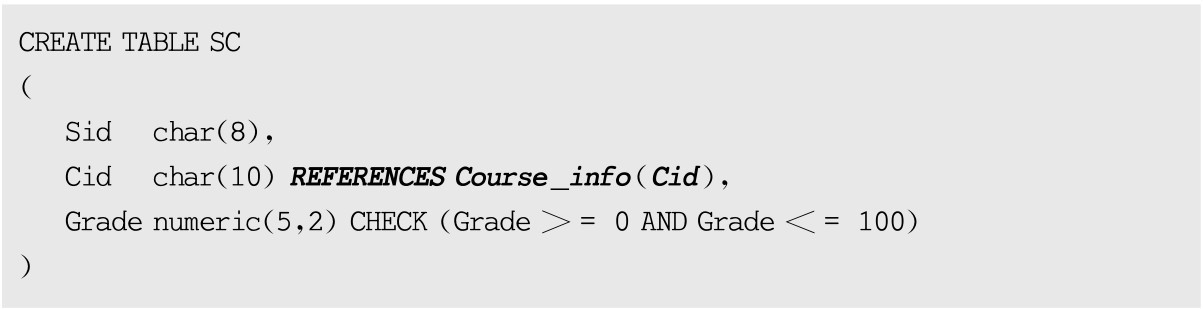

更为普遍的做法是在创建SC表时，就把外键约束设置写进T-SQL代码中：

实战演练——维护BBS数据的完整性

为了维护BBS数据的完整性，对其进行主键、非空性、唯一性、检查性、默认值及外键约束的设置，具体要求如下：

（1）由于在用户信息表（tb＿Users）中，需要将用户编号（User Id）作为记录唯一区分的标志，可以把用户编号设置为该表的主键约束；

（2）由于在发帖信息表（tb＿Topic）中，要求帖子标题（TSubject）不能为空，需要将帖子标题设置为该表的非空性约束；

（3）由于在发帖信息表（tb＿Topic）中，要求帖子标题（TSubject）不能相同，但帖子编号（TId）已经设置为主键，需要将帖子标题设置为该表的唯一性约束；

（4）由于在用户信息表（tb＿Users）中，要求电子邮箱（Email）必须包含“＠”，可以把电子邮箱设置为该表的检查性约束；

（5）由于在用户信息表（tb＿Users）中，要求电子邮箱（Email）默认为“163．com”，可以把电子邮箱设置为该表的默认值约束；

（6）由于在发帖信息表（tb＿Topic）中，要求发帖人编号（Tuser Id）必须为已有的用户信息表（tb＿Users）中的用户编号，需要将发帖人编号设置为该表的外键约束。

文件存放位置为D：\SQL Server，操作步骤如下。

1．用SSMS维护BBS数据的完整性

1）主键（PRIMARYKEY）

下面设置主键，具体步骤如下：

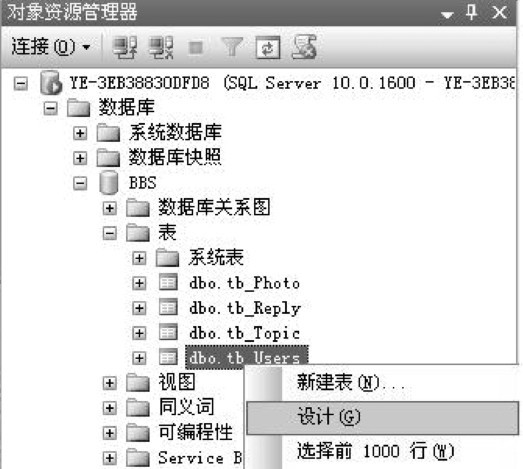

步骤1：启动SQL Server Management Studio，在其“对象资源管理器”窗格中依次展开“数据库”节点、BBS节点和“表”节点，在dbo．tb＿Users上单击鼠标右键，在弹出的快捷菜单中执行“设计”命令，如图4-43所示。

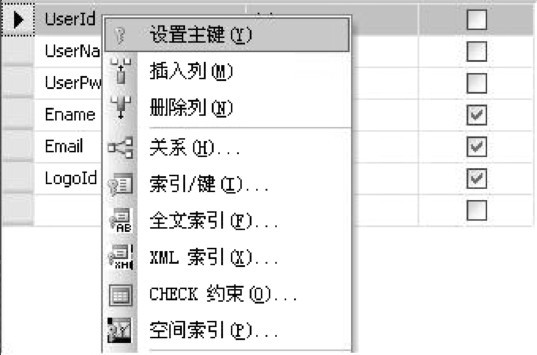

步骤2：在打开窗口的右上部分，右键单击要设置PRIMARYKEY的列，如User Id，在弹出的快捷菜单中执行“设置主键”命令，如图4-44所示。

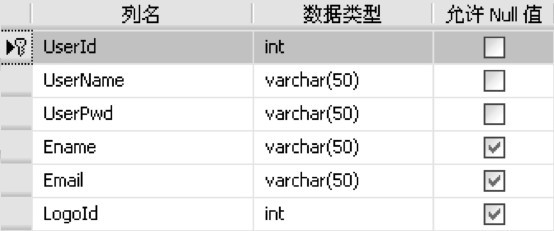

步骤3：设置完成后，在该字段前面将会显示一把钥匙图标，表示主键设置成功，如图4-45所示。

2）非空性（NOTNULL）约束

下面设置非空性约束，具体步骤如下：

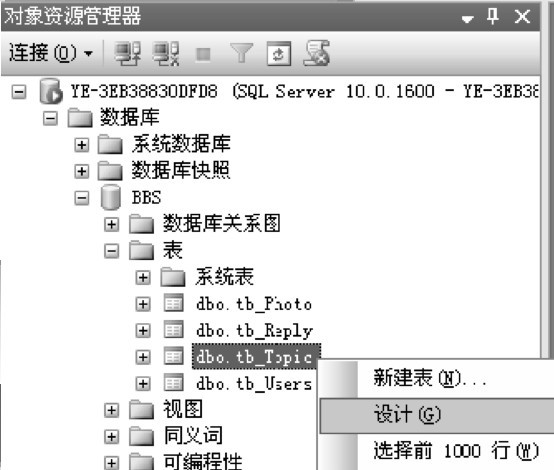

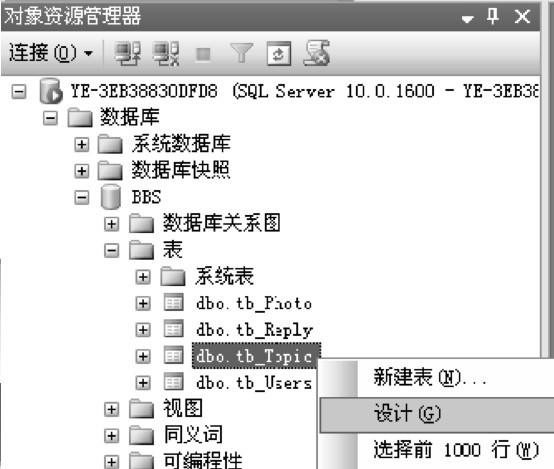

步骤1：启动SQL Server Management Studio，在其“对象资源管理器”窗格中依次展开“数据库”节点、BBS节点和“表”节点，在dbo．tb＿Topic上单击鼠标右键，在弹出的快捷菜单中执行“设计”命令，如图4-46所示。

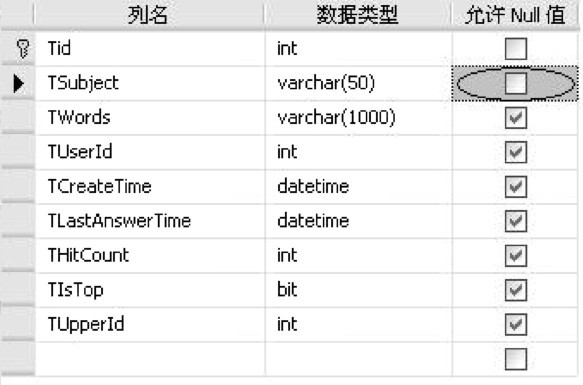

步骤2：在打开窗口的右上部分，取消选中TSubject字段的“允许Null值”复选框，如图4-47所示。

3）唯一性（UNIQUE）约束

下面设置唯一性约束，具体步骤如下：

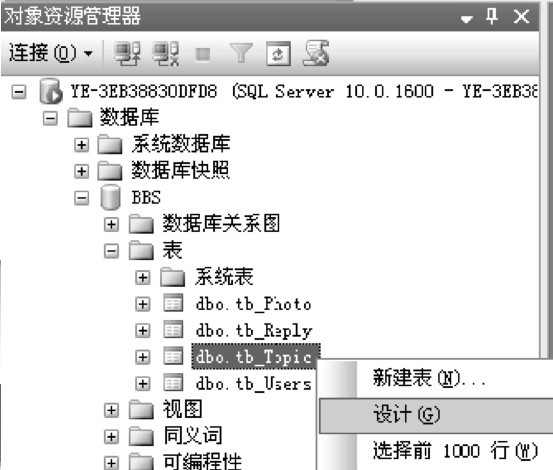

步骤1：启动SQL Server Management Studio，在其“对象资源管理器”窗格中依次展开“数据库”节点、BBS节点和“表”节点，在dbo．tb＿Topic表上单击鼠标右键，在弹出的快捷菜单中执行“设计”命令，如图448所示。

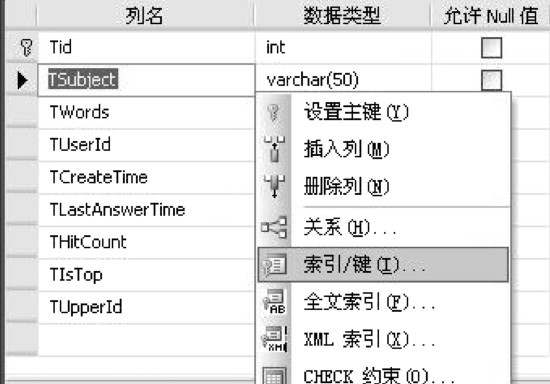

步骤2：在打开窗口的右上部分，右键单击要设置唯一键的列，如TSubject，在弹出的快捷菜单中执行“索引/键”命令，如图4-49所示。

图4-48 执行“设计”命令

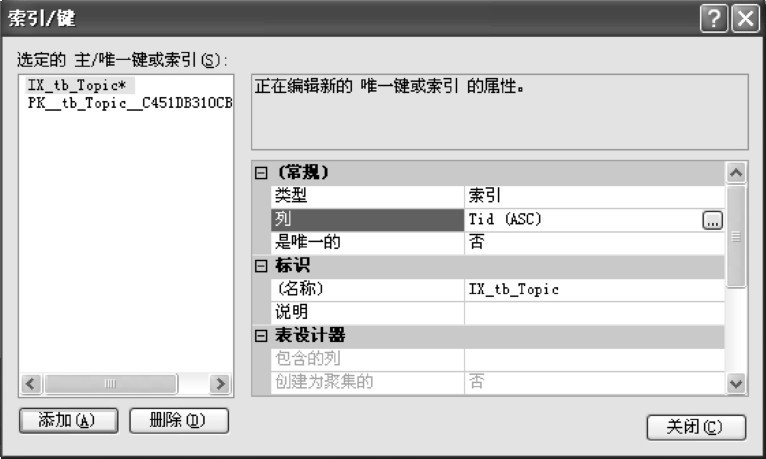

步骤3：打开“索引/键”对话框，单击左下方的“添加”按钮，然后单击右侧列表框中的“列”选项，该选项右边弹出按钮，如图450所示。

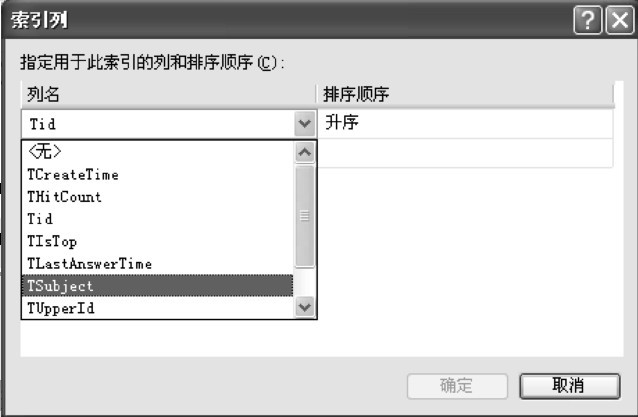

步骤4：单击“列”选项右边的按钮，弹出“索引列”对话框，在“列名”的下拉列表中选择要设置唯一键的TSubject字段，如图451所示，单击“确定”按钮。

步骤5：返回“索引/键”对话框，单击右下方的“关闭”按钮即可。

4）检查性（CHECK）约束

下面设置检查性约束，具体步骤如下：

步骤1：启动SQL Server Management Studio，在其“对象资源管理器”窗格中依次展开“数据库”节点、BBS节点和“表”节点，在dbo．tb＿Users上单击鼠标右键，在弹出的快捷菜单中执行“设计”命令，如图4-52所示。

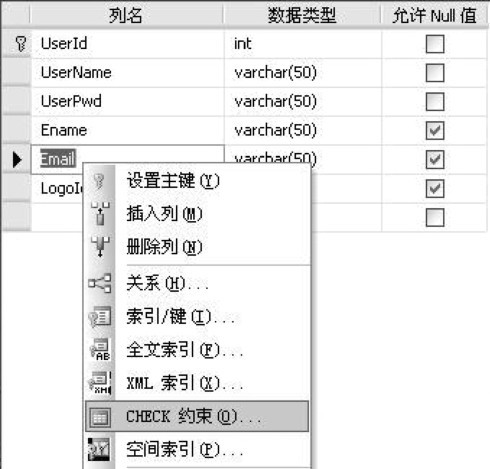

步骤2：在打开窗口的右上部分，鼠标右键单击字段Email，在弹出的快捷菜单中执行“CHECK约束”命令，如图4-53所示。

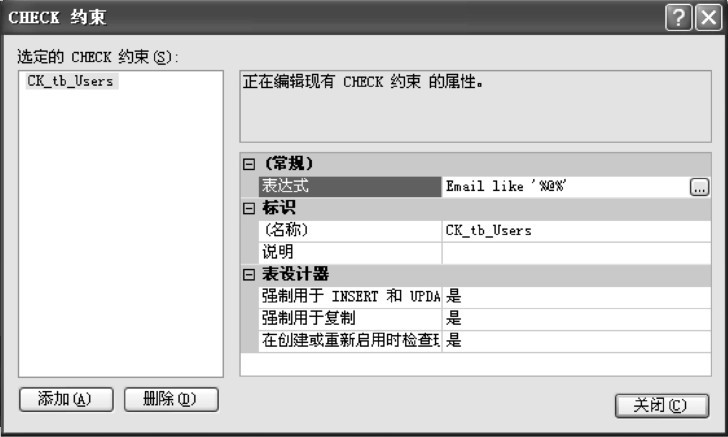

步骤3：打开“CHECK约束”对话框，单击“添加”按钮，在右侧列表框的表达式中输入“Emaillike％＠％”，单击“关闭”按钮，如图4-54所示。

5）默认值（DEFAULT）约束

下面设置默认值约束，具体步骤如下：

步骤1：启动SQL Server Management Studio，在其“对象资源管理器”窗格中依次展开“数据库”节点、BBS节点和“表”节点，在dbo．tb＿Users上单击鼠标右键，在弹出的快捷菜单中执行“设计”命令，如图4-55所示。

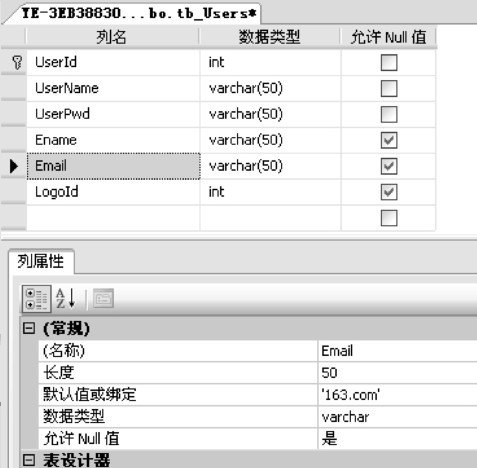

步骤2：在打开窗口的右上部分，鼠标单击Email字段，在窗口的右下方有“列属性”列表框，在“默认值或绑定”行的右边输入163．com，如图4-56所示。

6）外键（FOREIGNKEY）约束

下面设置外键约束，具体步骤如下：

步骤1：启动SQL Server Management Studio，在其“对象资源管理器”窗格中依次展开“数据库”节点、BBS节点和“表”节点，在dbo．tb＿Topic上单击鼠标右键，在弹出的快捷菜单中执行“设计”命令，如图4-57所示。

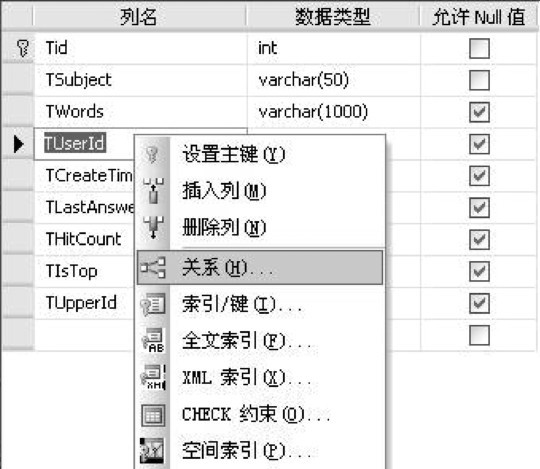

步骤2：在打开窗口的右上部分，鼠标右键单击字段TUser Id，在弹出的快捷菜单中执行“关系”命令，如图4-58所示。

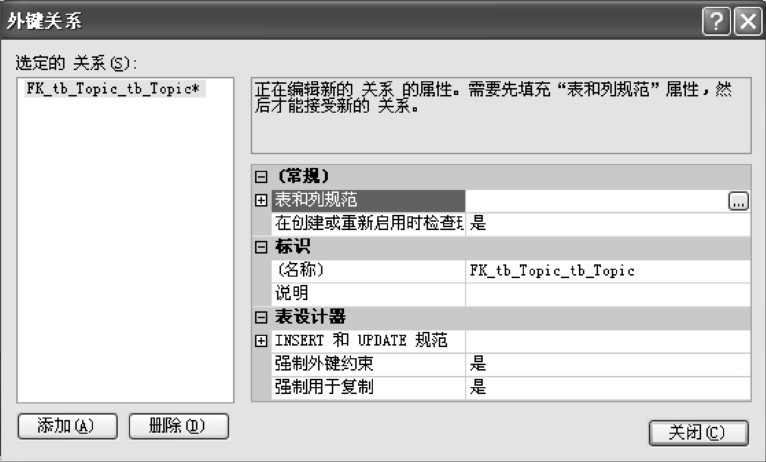

步骤3：打开“外键关系”对话框，单击“添加”按钮，然后选择右侧列表框中的“表和列规范”选项，该选项右边弹出按钮，如图459所示。

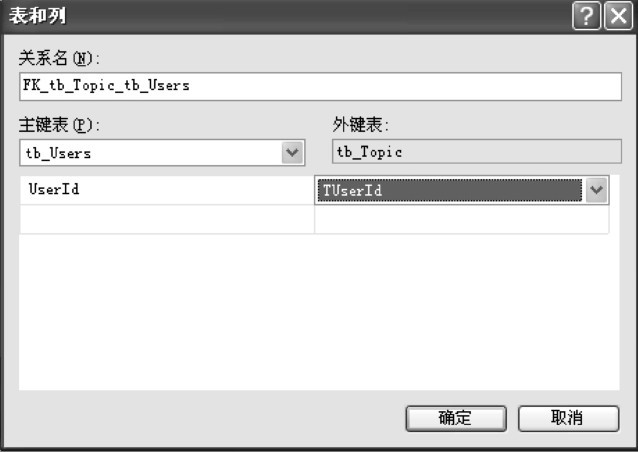

步骤4：单击“表和列规范”选项右边的按钮，弹出“表和列”对话框，选择要建立关系的主键表tb＿Users以及两个表中对应的列User Id和TUser Id，完成后单击“确定”按钮，如图460所示。

步骤5：返回“外键关系”对话框，单击右下方的“关闭”按钮完成外键约束设置的操作。

2．用T-SQL语句维护BBS数据的完整性

1）主键（PRIMARYKEY）

采用T-SQL语句设置主键，具体步骤如下：

步骤1：启动MicrosofT-SQL Server Management Studio。

步骤2：单击工具栏上的按钮，或者执行“文件”→“新建”→“使用当前连接查询”命令，建立一个新的查询。

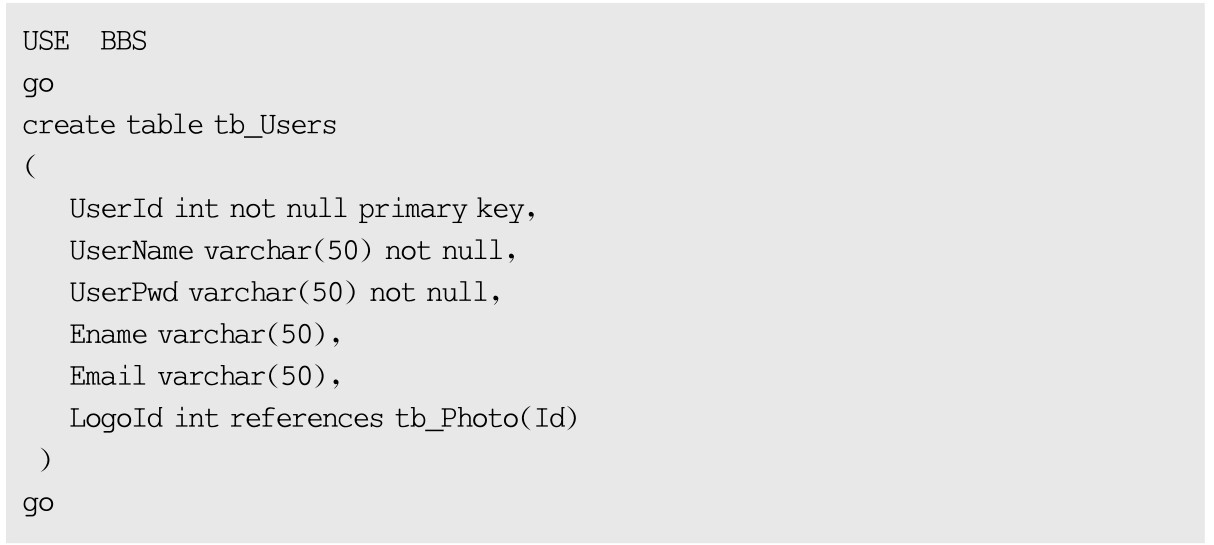

步骤3：在查询编辑窗口中编辑如下T-SQL代码：

步骤4：单击工具栏上的按钮来执行以上T-SQL代码，完成用户信息表（tb＿Users）主键的设置。

2）非空性（NOTNULL）约束

采用T-SQL语句设置非空性约束，具体步骤如下：

步骤1：启动MicrosofT-SQL Server Management Studio。

步骤2：单击工具栏上的按钮，或者执行“文件”→“新建”→“使用当前连接查询”命令，建立一个新的查询。

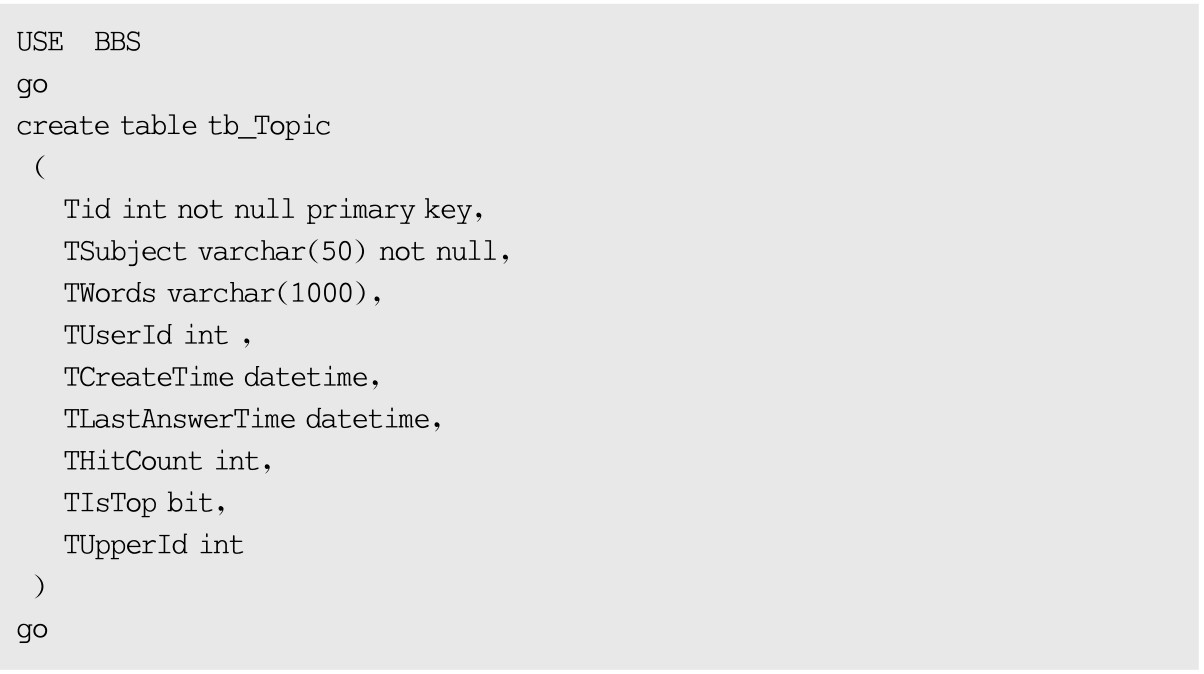

步骤3：在查询编辑窗口中编辑如下T-SQL代码：

步骤4：单击工具栏上的按钮来执行以上T-SQL代码，完成发帖信息表（tb＿Topic）非空性约束的设置。

3）唯一性（UNIQUE）约束

采用T-SQL语句设置唯一性约束，具体步骤如下：

步骤1：启动MicrosofT-SQL Server Management Studio。

步骤2：单击工具栏上的按钮，或者执行“文件”→“新建”→“使用当前连接查询”命令，建立一个新的查询。

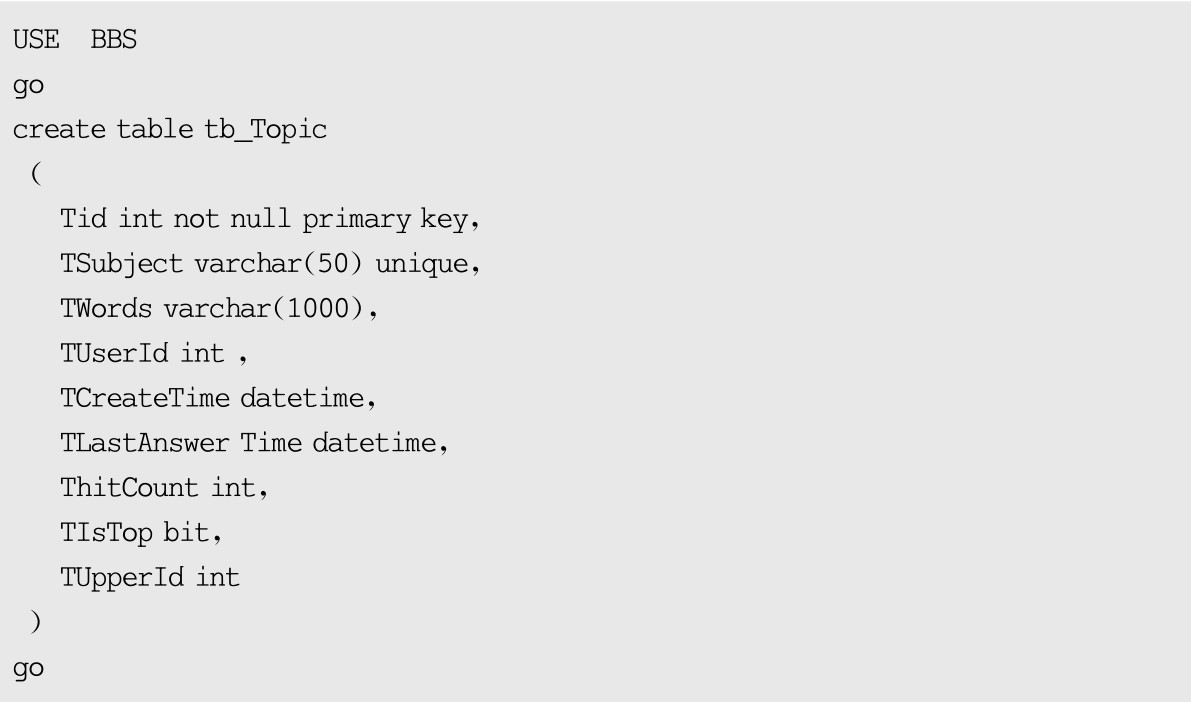

步骤3：在查询编辑窗口中编辑如下T-SQL代码：

步骤4：单击工具栏上的按钮来执行以上T-SQL代码，完成发帖信息表（tb＿Topic）唯一性约束的设置。

4）检查性（CHECK）约束

采用T-SQL语句设置检查性约束，具体步骤如下：

步骤1：启动MicrosofT-SQL Server Management Studio。

步骤2：单击工具栏上的按钮，或者执行“文件”→“新建”→“使用当前连接查询”命令，建立一个新的查询。

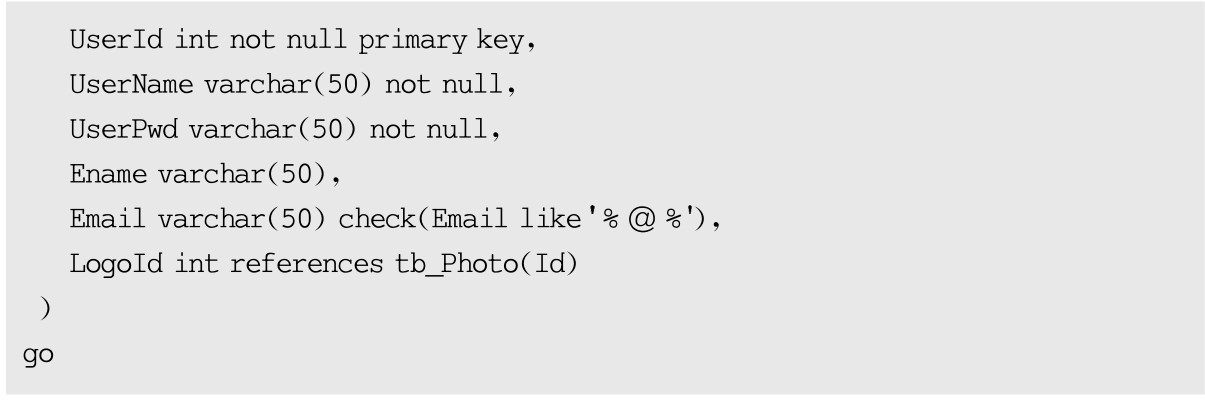

步骤3：在查询编辑窗口中编辑如下T-SQL代码：

步骤4：单击工具栏上的按钮来执行以上T-SQL代码，完成用户信息表（tb＿Users）检查性约束的设置。

5）默认值（DEFAULT）约束

采用T-SQL语句设置默认值约束，具体步骤如下：

步骤1：启动MicrosofT-SQL Server Management Studio。

步骤2：单击工具栏上的按钮，或者执行“文件”→“新建”→“使用当前连接查询”命令，建立一个新的查询。

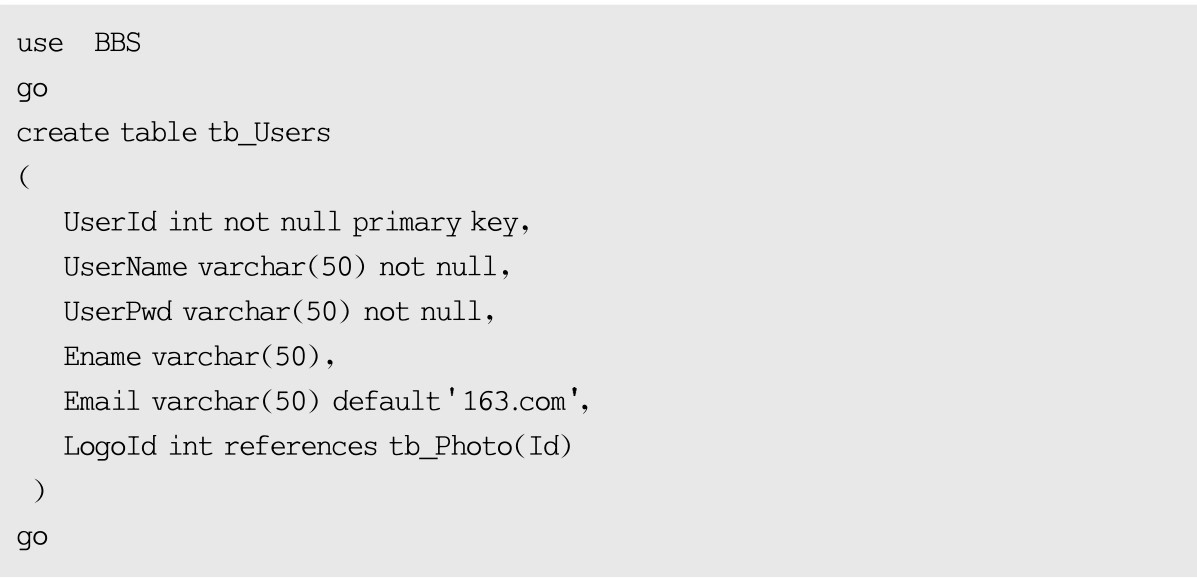

步骤3：在查询编辑窗口中编辑如下T-SQL代码：

步骤4：单击工具栏上的按钮来执行以上T-SQL代码，完成用户信息表（tb＿Users）默认值约束的设置。

6）外键（FOREIGNKEY）约束

采用T-SQL语句设置外键约束，具体步骤如下：

步骤1：启动MicrosofT-SQL Server Management Studio。

步骤2：单击工具栏上的按钮，或者执行“文件”→“新建”→“使用当前连接查询”命令，建立一个新的查询。

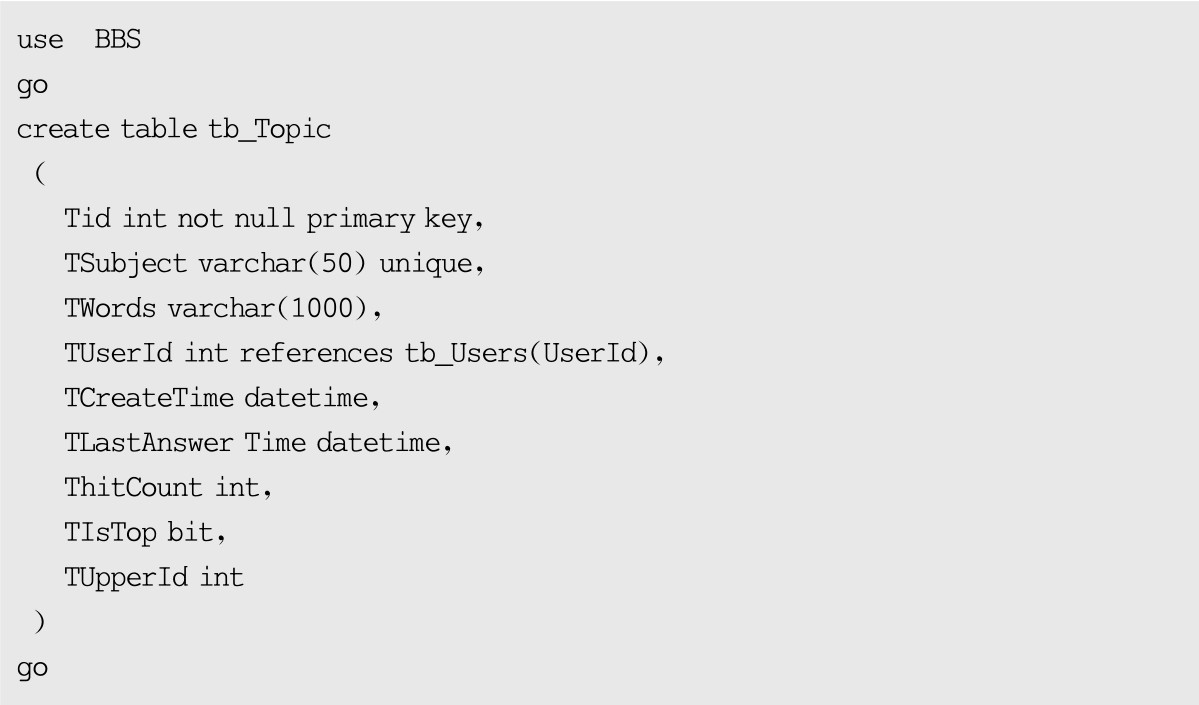

步骤3：在查询编辑窗口中编辑如下T-SQL代码：

步骤4：单击工具栏上的按钮来执行以上T-SQL代码命令，完成发帖信息表（tb＿Topic）外键约束的设置。
