2．3．3 逻辑设计

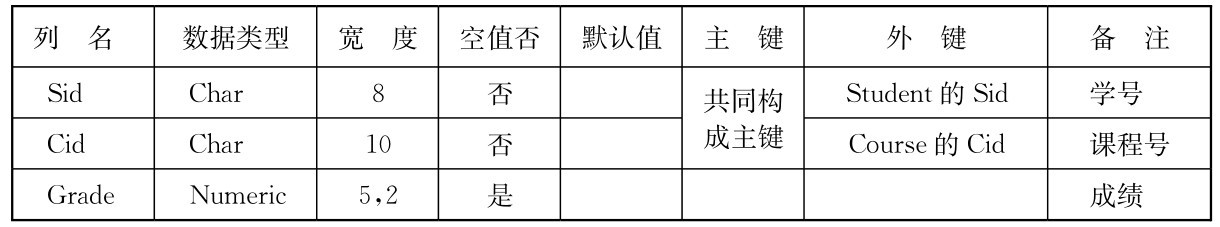

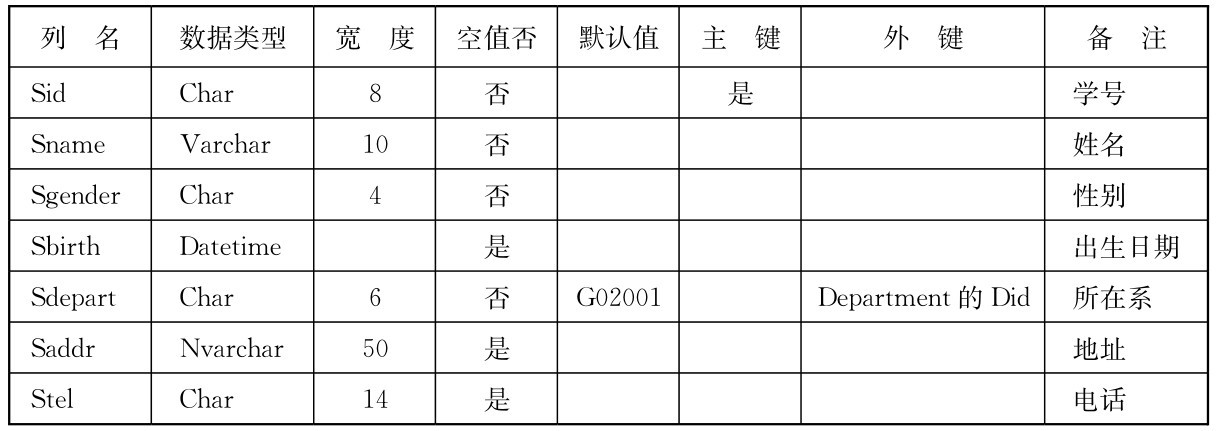

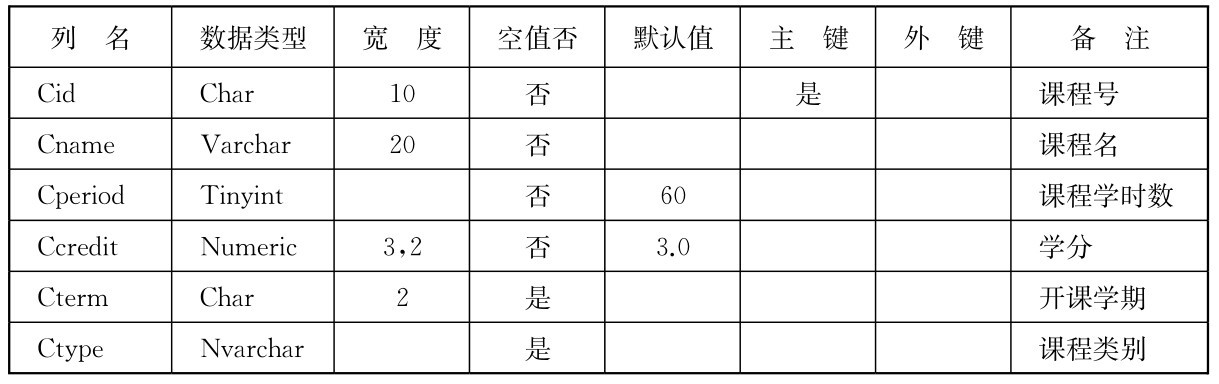

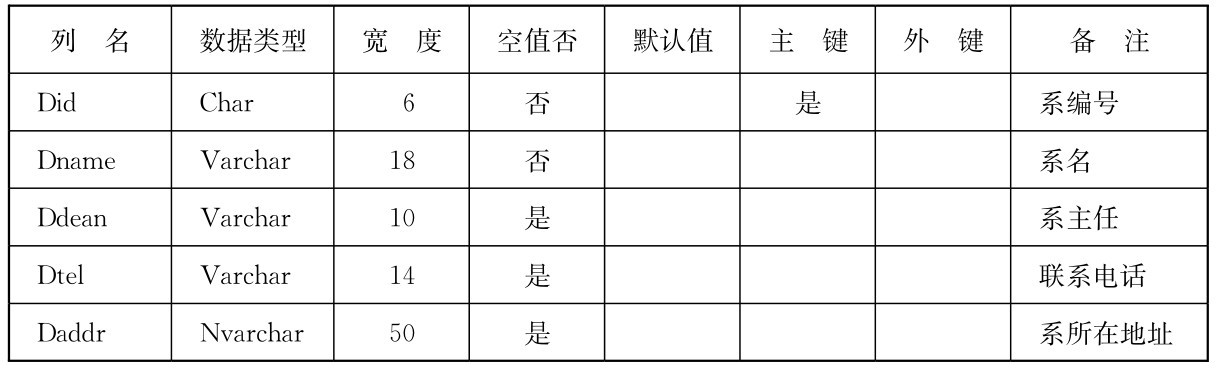

根据概念设计的E R图，可以在DBMS中建立各项表格，如表2-6～表2-9所示。

实战演练——BBS数据库设计

1．需求说明

论坛又名BBS，全称为Bulletin Board System（电子公告板）或者Bulletin Board Service（公告板服务），是Internet上的一种电子信息服务系统。用户在BBS站点上可以获得各种信息服务、发布信息、进行讨论以及聊天等。BBS系统的开发能为来自不同地方的人提供一个共同交流、学习的平台，具有极强的信息互动性。

BBS的功能主要有如下几个方面：

（1）用户可以注册，具体的注册信息包括用户编号、用户密码、英文姓名、电子邮箱和头像编号。

（2）一个头像编号对应一个头像图片。

（3）用户可以发帖，发帖信息包括帖子编号、帖子标题、帖子内容、发帖人、创建时间、回复时间、置顶、人气和浏览人数。

（4）用户可以回帖，回帖信息包括编号、回复编号、回复标题、回复内容、回帖人和回复时间。

常规BBS包含的主要信息有用户信息、用户头像信息、发帖信息和回帖信息。

2．概念设计

根据需求分析，可以规划出BBS系统中使用的数据库实体对象，分别为用户信息、头像信息、发帖信息和回帖信息。

各个实体的属性分别如下：

●用户信息：编号，用户名，用户密码，英文姓名，电子邮箱，头像编号。

●头像信息：头像编号，头像图片。

●发帖信息：帖子编号，帖子标题，帖子内容，发帖人，创建时间，回复时间，置顶，人气，浏览人数。

●回帖信息：编号，回复标题，回复内容，回帖人编号，回复时间。

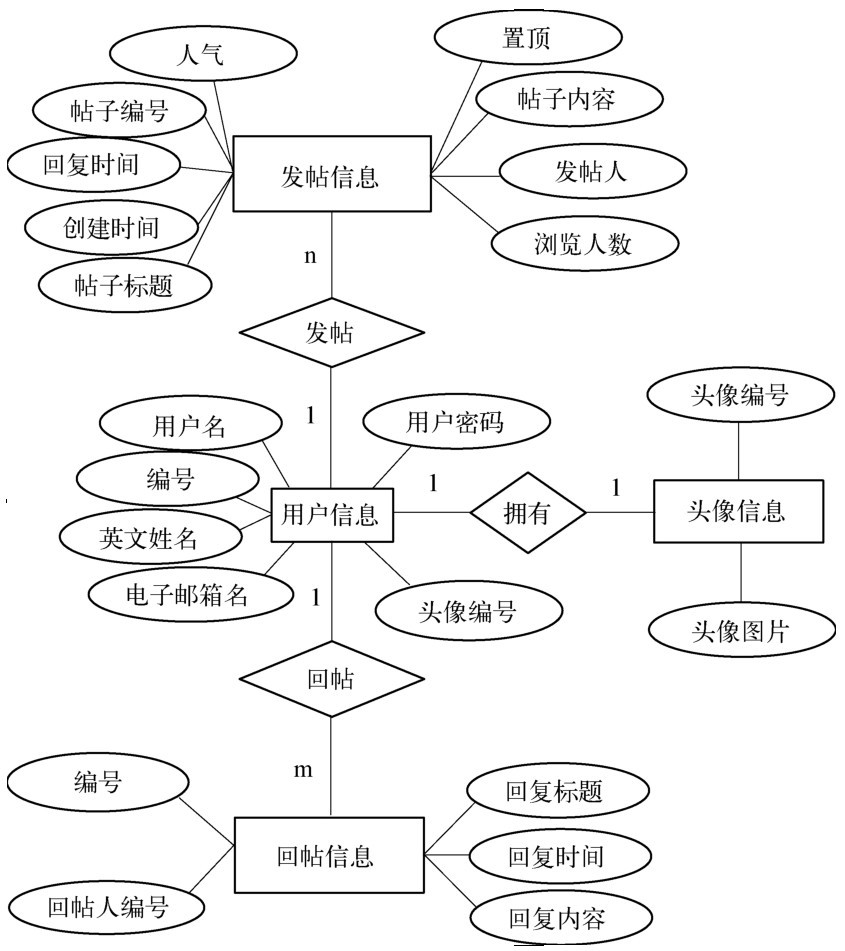

BBS数据库的E R图如图2-5所示。

3．逻辑结构设计

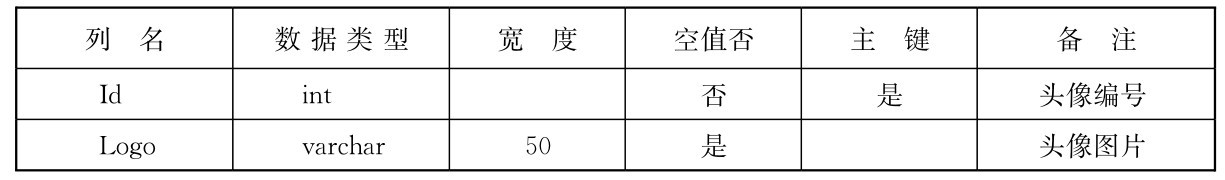

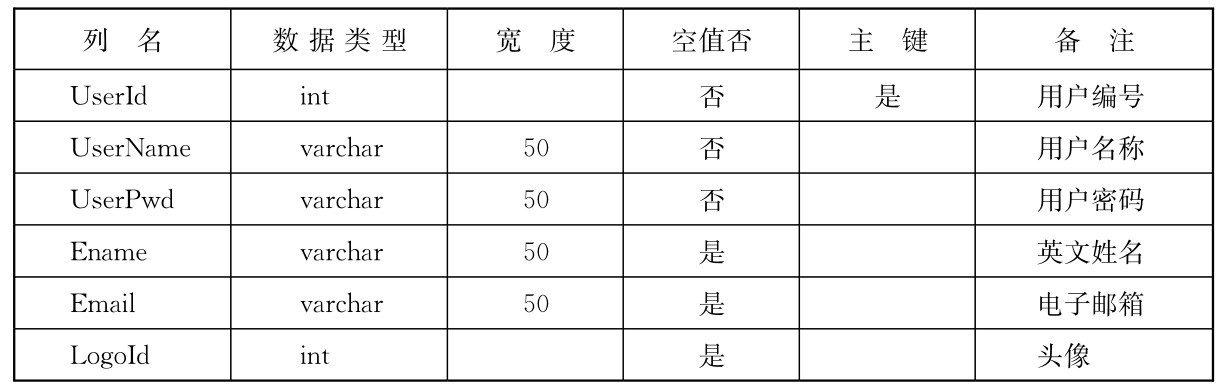

根据数据库概念设计的E R图，设计数据表结构如表2-10～表2-13所示：
