7.6 运 行 设 计

除了获得类的构成以及它们的关系外，还需要对软件的运行机制做设计。在运行设计中，需要分析并发需求，确定程序中有哪些进程，确定进程之间的通信机制和协调机制，确定进程的生命周期，并把模型元素分配到各个进程中去。以下为典型的步骤：

（1）分析并发需求。

（2）确定进程和线程。

（3）确定进程的生命周期。

（4）确定进程之间的通信机制。

（5）确定进程之间的协调机制。

（6）将进程映射到运行环境中。

（7）将模型元素分配到各个进程中。

在UML中，每一个独立的控制流可以建模为主动对象（active object），换言之，每一个主动对象拥有自己的进程或者线程，它能够独立发起一个执行活动。主动对象是主动类（active class）的实例。而普通的对象，我们称为被动对象（passive object）的是那些拥有数据，但是不能主动发起一个控制流的对象。不同主动类的对象可以并行运行。

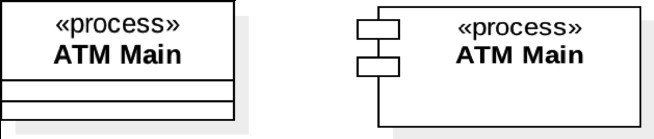

进程可以采用以下两种表示方法，即类或者组件上带上范型“≪process≫”（见图7-2）。

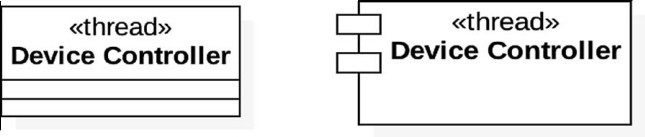

类似的，线程可以用以下两种表示方法（见图7-3）。

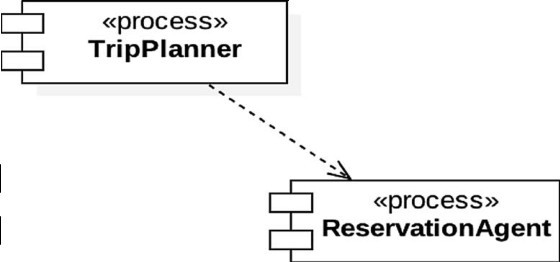

进程之间的关系可以表示成依赖关系，如图7-4所示。

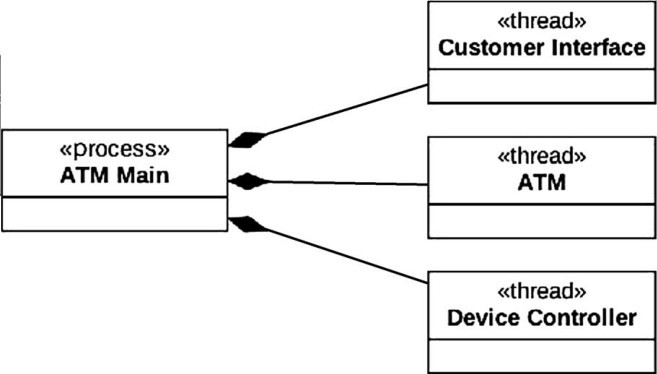

线程与其所属的进程属于一种组合关系，如图7-5所示。

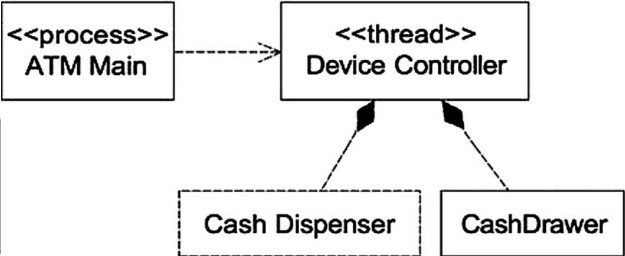

我们也需要把设计元素分配到进程中，图7-6是线程中包含的类。

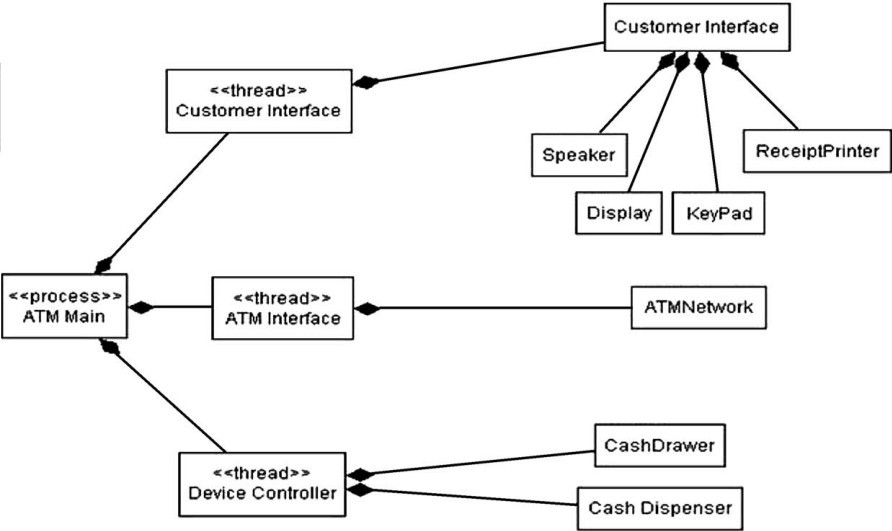

通过把系统中所有的进程、线程及类的关系表达出来就形成了进程视图，如图7-7所示。
