纯电动汽车能量管理系统的基本结构如图8-1所示。

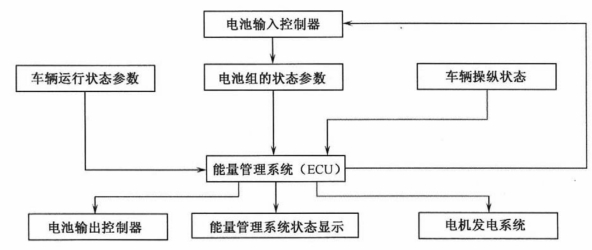

图8-1　纯电动汽车能量管理系统的基本结构

系统中各相关模块向能量管理系统电控单元(ECU)提供的参数有各电池组的状态参数(如工作电压、放电电流和电池温度等)、车辆运行状态参数(如行驶速度、电动功率等)和车辆操纵状态(如制动、启动、加速和减少等)等。能量管理系统具有对检测的状态参数进行实时显示的功能。ECU对检测的状态参数按既定的算法和控制策略进行运算和决策,并向电池、电机等发出合适的控制指令等,实现电池能量的优化管理与控制。
