知识点二、EV拆装实训

EV与传统燃料汽车最大不同是没有汽油发动机或柴油发动机,取而代之的是动力电池、电机及其控制装置,所以EV拆装实训主要是动力电池、驱动电机及其控制装置的拆装,从教学角度和节约经费出发,实训以广州珠江职业技术学院研发,广州市铭珠电控设备科技有限公司生产的MZ－ZC－CDD1的EV教学实验车为例(图2-17),其主要功能与技术参数见表2-2。

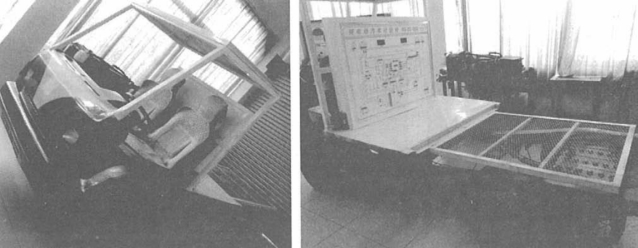

图2-17　EV实验车

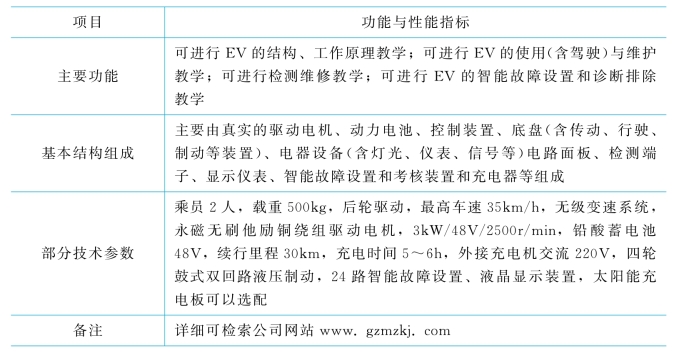

表2-2　EV实验车主要功能与技术参数

1.蓄电池拆装(图2-18)

1)取下起动钥匙,切断全车电源总开关。

2)依次拆卸蓄电池接地线、正极电源线和中间连线。

3)逐个取下蓄电池。

4)按照上述相反的顺序安装蓄电池。

2.驱动电机拆装(图2-19)

1)取下起动钥匙,切断全车电源总开关。

2)拆卸电机电枢和励磁线圈接线A1、A2、F1、F2。

3)旋松电机4个紧固螺钉,取下电机(注意:电机很重,为防止伤人,下面设置支撑)。

4)按照上述相反的顺序安装电机。

3.控制器拆装(图2-20)

1)取下起动钥匙,切断全车电源总开关。

2)拆卸控制器各外部连接线。

3)旋松控制器紧固螺钉,取下控制器。

4)按照上述相反的顺序安装控制器。

图2-18　蓄电池拆装

图2-19　驱动电机拆装

图2-20　控制器拆装
