15．5 支撑

支撑的作用可概括为：①使厂房形成整体的空间骨架，保证厂房的空间刚度；②施工和正常使用时保证构件的稳定和安全；③承受和传递吊车纵向制动力、山墙风荷载、纵向地震力等水平荷载。 单层厂房的支撑分屋架支撑和柱间支撑两类。

15．5．1 屋架支撑

（1）屋架支撑构件

屋架支撑构件主要有：上弦横向支撑、上弦水平系杆、下弦横向水平支撑、下弦垂直支撑及水平系杆、纵向支撑、天窗架垂直支撑、天窗架上弦横向支撑等。支撑、系杆构件为钢筋混凝土制作。

（2）屋架支撑布置原则

①应根据厂房的跨度、高度、屋盖形式、屋面刚度、吊车起重量及工作制、有无悬挂吊车和天窗设置等情况并结合建厂地区抗震设防等要求进行合理布置。

②天窗架支撑 天窗上弦水平支撑一般设置于天窗两端开间和中部有屋架上弦横向水平支撑的开间处，天窗两侧的垂直支撑一般与天窗上弦水平支撑位置一致，上弦水平系杆通常设在天窗中部节点处。

③屋架上弦横向水平支撑 对于有檩体系必须设置；对于无檩体系，当厂房设有桥式吊车时，通常宜在变形缝区段的两端及有柱间支撑的开间设置。 支撑间距一般不大于60mm。

④屋架垂直支撑 一般应设置于屋架跨中和支座的垂直平面内。 除有悬挂吊车外，应与上弦横向水平支撑同一开间内设置。

⑤屋架下弦横向水平支撑 一般用于下弦设有悬挂吊车或该水平面内有水平外力作用时（如以下弦横向水平支撑作山墙抗风柱的支点等）。

⑥屋架下弦纵向水平支撑 通常在有托架的开间内设置。 只有当柱子很高，吊车起重量很大，或车间内有壁行吊车或有较大的锻锤时，才在变形缝区段内与下弦横向水平支撑组合成下弦封闭式支撑体系。

⑦纵向系杆 通常在设有天窗架的屋架上下弦中部节点设置；此外，在所有设置垂直支撑的屋架端部均设置有上弦和下弦的水平系杆。

⑧在地震区 应按现行抗震设计规范要求设置。

（3）屋盖支撑的类型

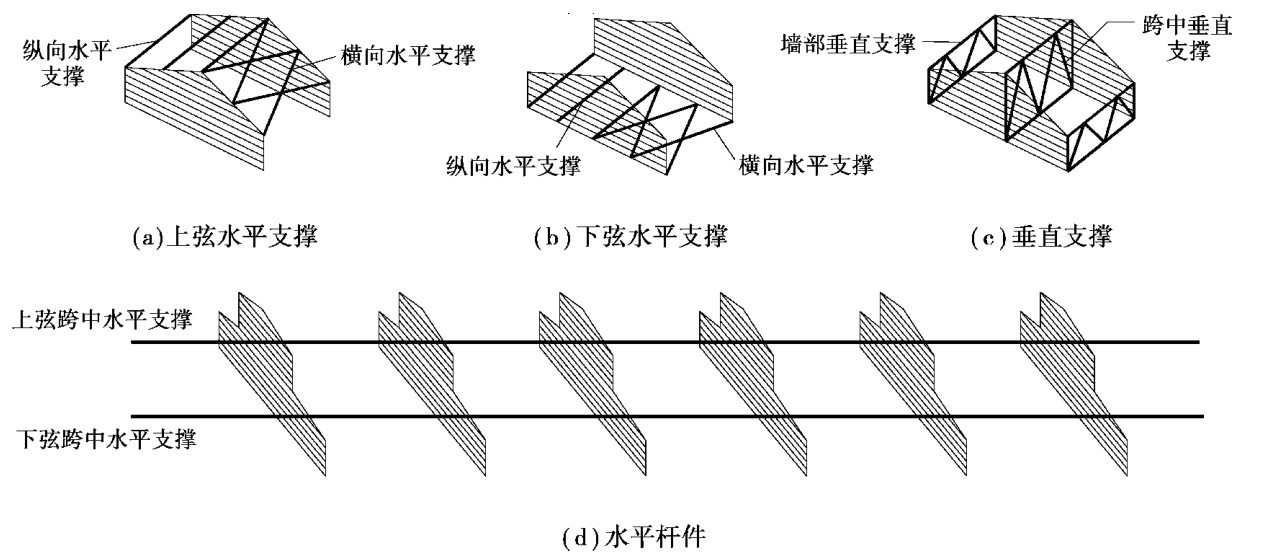

包括上、下弦横向水平支撑，上、下弦纵向水平支撑，垂直支撑和水平系杆（加劲杆）等（图15．19）。 横向水平支撑和垂直支撑一般布置在厂房端部和伸缩缝两侧的第二或第一柱间上。

屋盖上弦横向支撑、下弦横向水平支撑和纵向支撑，一般采用十字交叉的形式，交叉角一般为25°～65°，多用45°。

15．5．2 柱间支撑

（1）柱间支撑的作用

柱间支撑的作用是加强厂房纵向刚度和稳定性，将吊车纵向制动力和山墙抗风柱经屋盖系统传来的风力（也包括纵向地震力）经柱间支撑传至基础。

（2）柱间支撑的布置形式

①有吊车或跨度＜18m或柱高＞8m的厂房，在变形缝区段中设置；有桥式吊车时，还应在变形缝区段两端开间加设上柱支撑。

②当吊车轨顶标高≥10m时，柱间支撑宜做成两层；当柱截面高度≥1．0m时，下柱支撑宜做成双肢，各肢与柱翼缘连接，肢间用角钢连接。

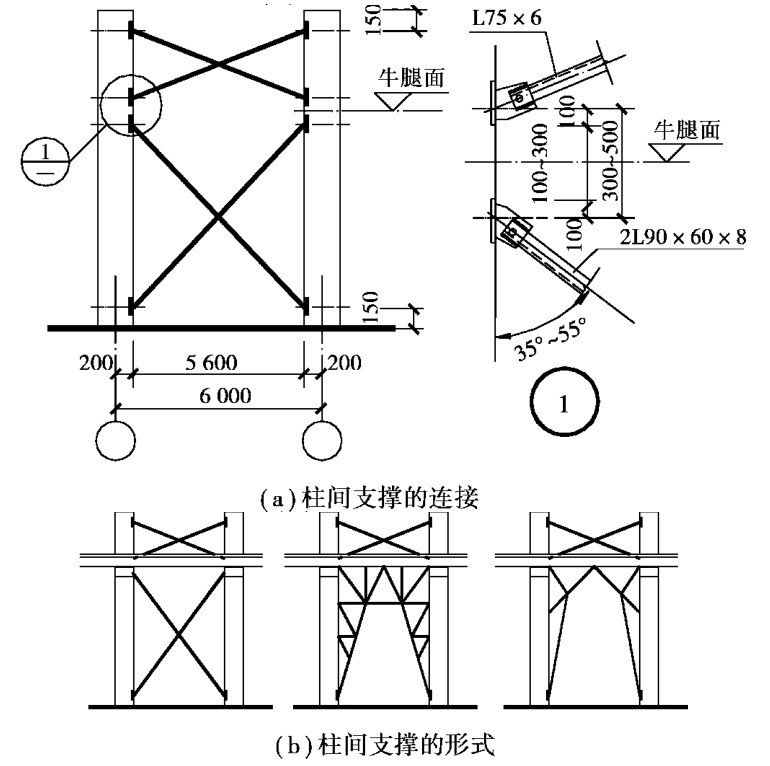

③当柱间需要通行、需放置设备或柱距较大，采用交叉式支撑有困难时，可采用门架式支撑。 柱间支撑一般用钢材制作。 其交叉倾角通常为35°～55°，以45°为宜。 支撑斜杆安装时与柱上预埋铁件焊接。 柱间支撑与柱的连接如图15．20所示。
