设计作业

题目：单层厂房建筑设计及定位轴线布置

1．目的要求

通过设计，绘制平面、立面、剖面及局部大样，掌握单层厂房定位轴线的原则和方法，进一步提高绘图技巧。

2．设计条件

（1）武汉某机械金工装配车间各工段的划分如下图，车间由3个平行跨与1个垂直跨组成，车间采用桥式吊车，中级工作制。

（2）车间各出入口设有通行中型汽车的大门，根据采光要求，确定侧窗、天窗。

（3）厂房承重结构及围护结构造型视具体情况由教师给定。

3．图纸内容、设计深度及图纸要求

（1）设计深度按扩初设计要求定。

（2）图纸内容：

①平面图。

②立面图（2张）。

③剖面图（1张）。

④构造详图。

（3）图纸要求：

①布置校网，划分定位轴线，表明Q，Lk，e，H等参数。

②绘出不等高跨中柱列、纵向边柱列、纵横跨度接处、伸缩缝及沉降缝处柱与定位轴线的联系，表明ai，ac，ae及t等相应参数。

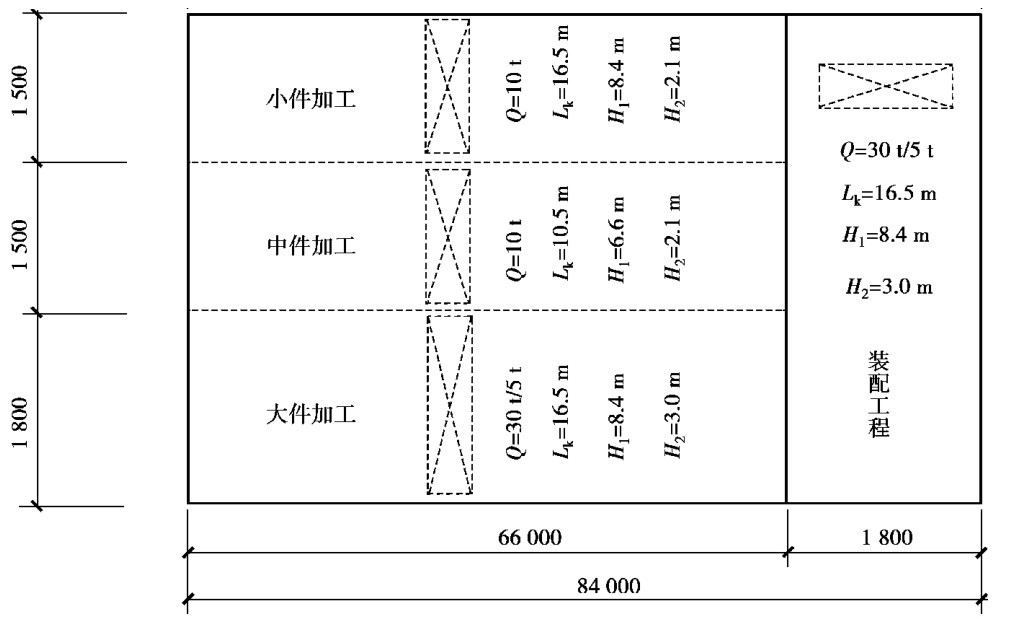

工艺平面图（设备布置从略）
