13．4 防火构造

民用建筑内应设防火墙划分防火分区。 建筑物内如没有上下层相连通的走马廊、开敞楼梯、自动扶梯、传送带、跨层窗等开口部位时，应按上下连通层作为一个防火区。 需设排烟设施的走道，净高不超过6m的房间，应采用挡烟垂壁、隔墙或从顶棚下突出不小于50mm的梁划分防烟区。每个防烟分区的建筑面积不宜超过500m2，且防烟分区不应跨越防火分区。

13．4．1 防火墙

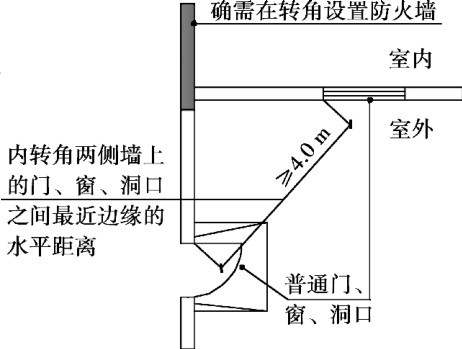

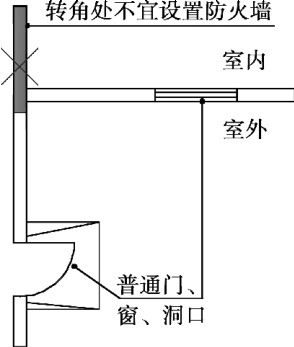

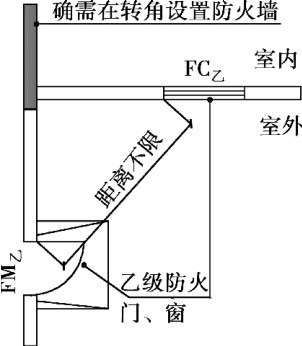

民用建筑的防火墙不宜设在U，L形建筑物的转角处（图13．6）。 如设在转角附近，内转角两侧墙上的门窗洞口之间最近的水平距离不应小于4m（图13．7）；当相邻一侧装有固定一级防火窗时，距离可不受限制（图13．8）。 紧靠防火墙两侧的门窗洞口之间最近的水平距离不应小于2．00m。 当水平间距小于2．00m时，应设置固定一级防火门、窗。

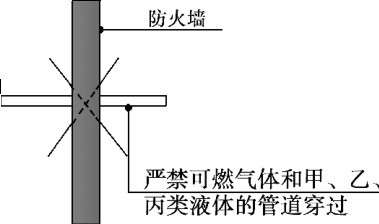

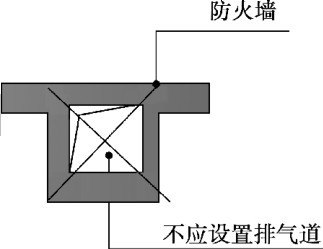

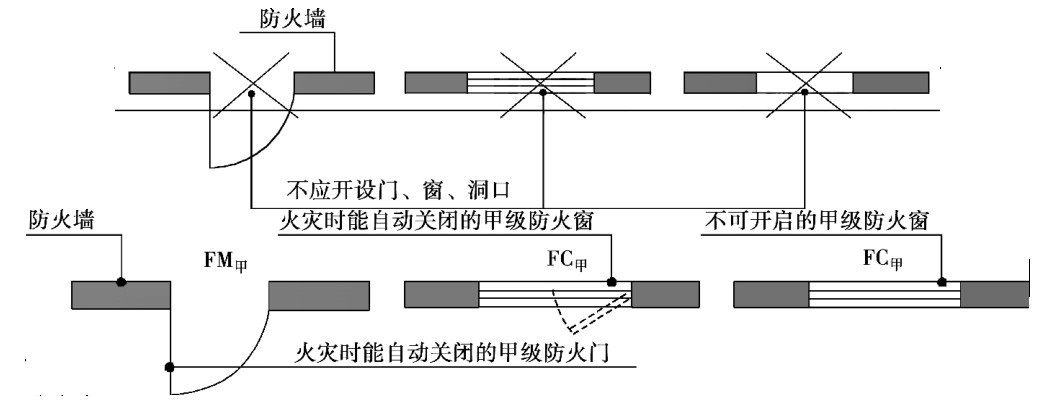

防火墙上不应开设门窗洞口，当必须开设时，应设置能自行关闭的甲级防火门、窗（图13．9）。输送可燃气体和易燃、可燃液体的管道，均严防穿过防火墙，防火墙内不应设置排气道（图13．10）；其他管道也不宜穿过防火墙，如必须穿过时，应采用非燃烧材料将其周围的空隙紧密填塞。 穿过防火墙的管道的保温材料应采用非燃材料（图13．11）。

13．4．2 建筑构件和管道井

（1）隔墙

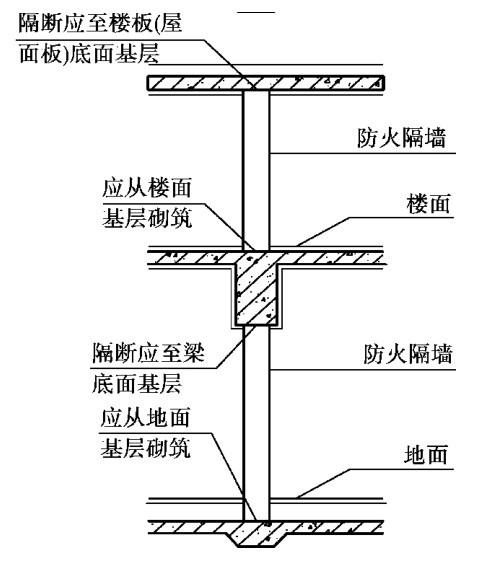

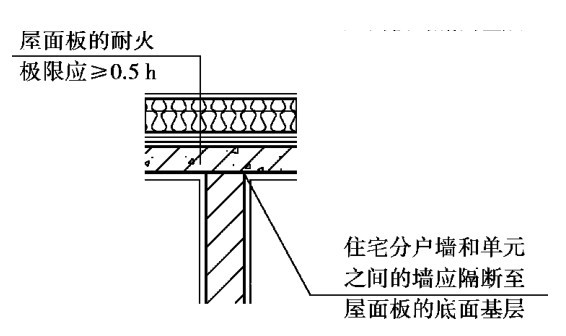

建筑物内的防火隔墙应从楼地面基层隔断至梁、楼板或屋面板的底面基层（图13．12），屋面板的耐火极限不应低于0．5h（图13．13）。

民用建筑内的隔墙应砌至梁板底部，且不宜留有缝隙。附设在民用建筑内的自动灭火系统的设备室，应采用耐火极限不低于2．00h的隔墙，1．50h的楼板和甲级防火门与其他部位隔开。

地下室内存放可燃物平均重量超过30kg／m2的房间隔墙，其耐火极限不应低于2．00 h，房间的门应采用甲级防火门。

（2）防火挑檐和隔板

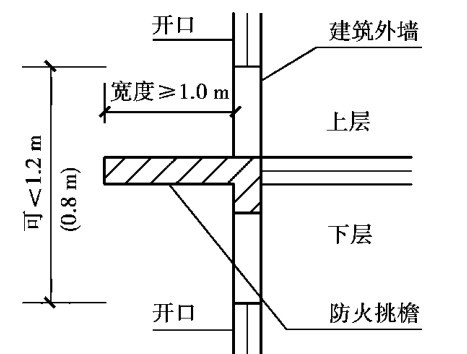

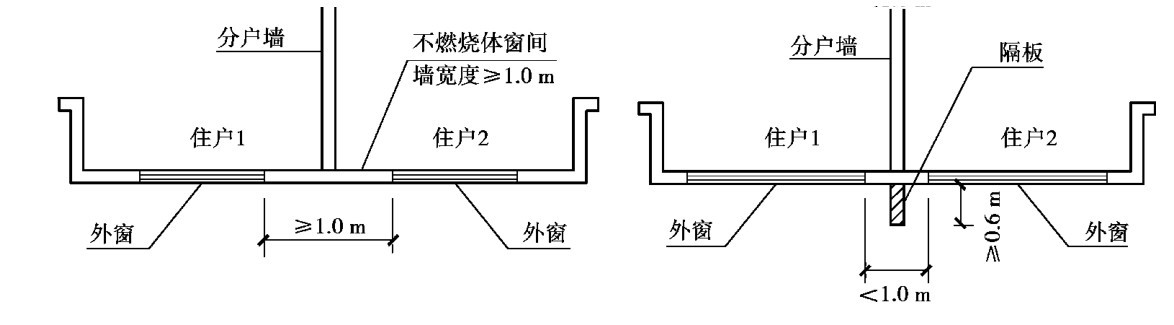

建筑外墙上、下层开口之间应设置高度不小于1．2m的实体墙或宽度不小于1．0m、长度不小于开口宽度的防火挑檐（图13．14）；住宅建筑外墙上相邻户开口之间的墙体宽度不应小于1．0m；小于1．0m时，应在开口之间设置突出外墙不小于0．6m的隔板（图13．15）。 防火挑檐和隔板的耐火极限和燃烧性能均不应低于相应耐火等级建筑外墙的要求。

（3）电梯井

电梯井应独立设置，井内严禁敷设可燃气体和甲、乙、丙类液体管道，并不应敷设与电梯无关的电缆、电线等。 电梯井井壁除开设电梯门洞和通气孔洞外，不应开设其他洞口。 电梯门不应采用栅栏门。

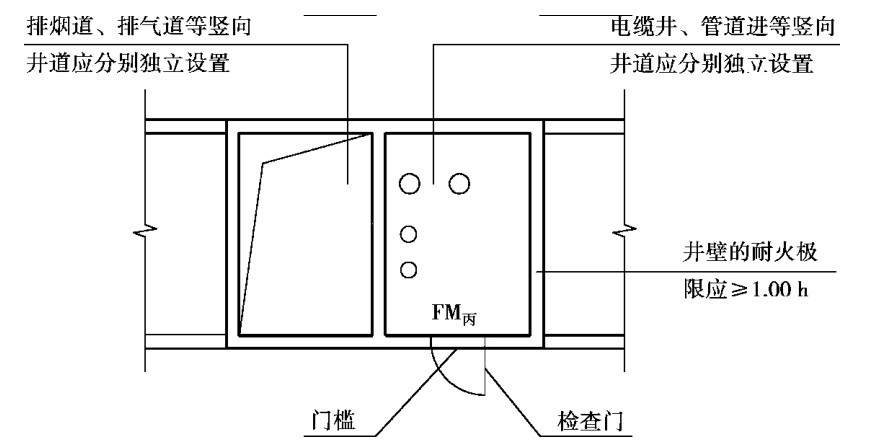

电缆井、管道井、排烟道、排气道、垃圾道等竖向管道井，应分别独立设置。 其井壁应为耐火极限不低于1．00h的不燃烧体，井壁上的检查门应采用丙级防火门（图13．16）。

建筑内的电缆井、管道并应在每层楼板处采用不低于楼板耐火极限的不燃材料或防火封堵材料作防火分隔。 电缆井、管道并与房间、走道等相连通的孔洞，其空隙应采用不燃烧材料填塞密实。

13．4．3 屋顶、闷顶和建筑缝隙

屋顶采用金属承重结构时，其吊顶、望板、保温材料等均应采用不燃烧材料，屋顶金属承重构件应采用外包敷不燃烧材料或喷涂防火涂料等措施，并应符合耐火极限，或设置自动喷水灭火系统。

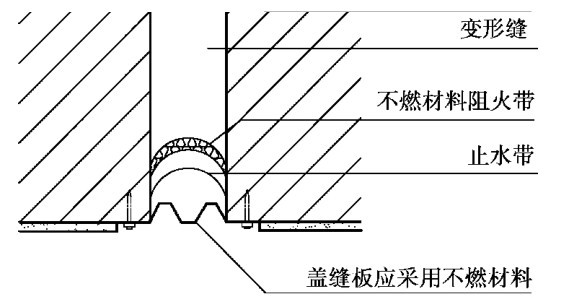

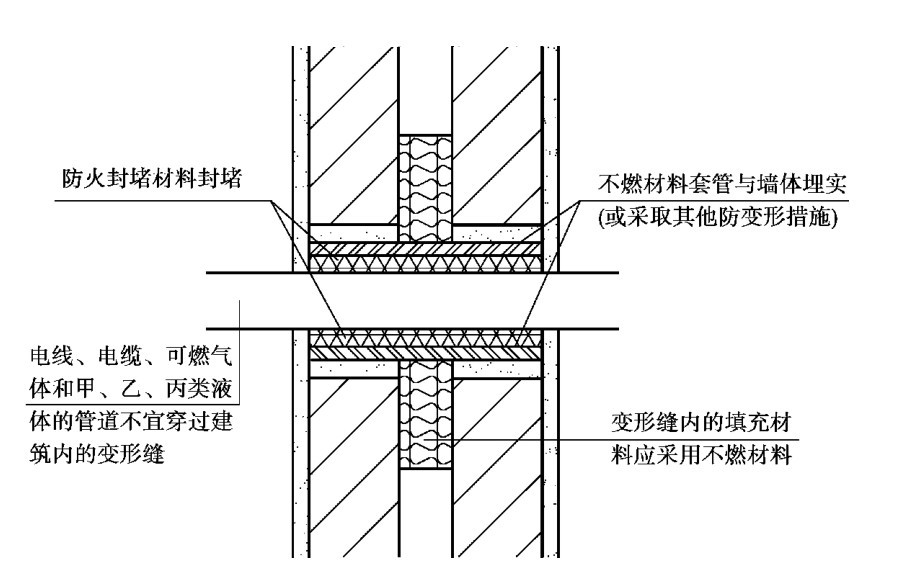

变形缝构造基层应采用不燃烧材料（图13．17）。电缆、可燃气体管道和甲、乙、丙类液体管道，不应敷设在变形缝内。 当其穿过变形缝时，应在穿过处加设不燃烧材料套管，并应采用不燃烧材料将套管空隙填塞密实（图13．18）。

13．4．4 防火门、窗和防火卷帘

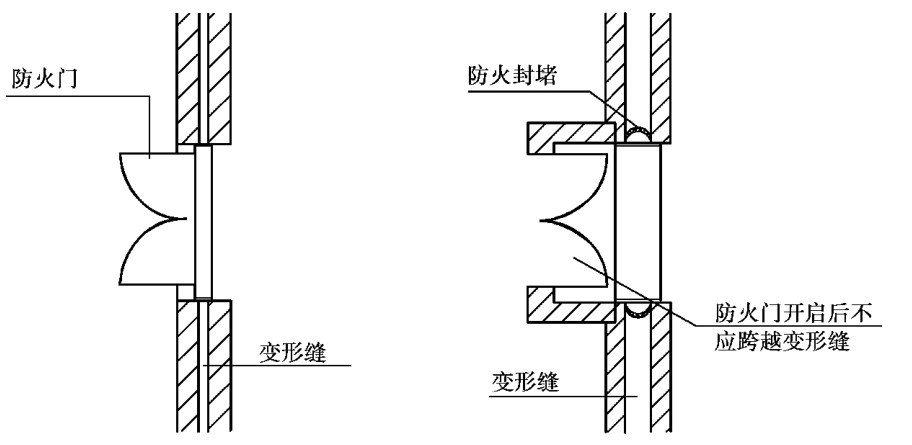

防火门、防火窗应划分为甲、乙、丙三级，其耐火极限甲级应为1．20h、乙级应为0．90h、丙级应为0．60h。 防火门应为向疏散方向开启的平开门，并在关闭后应能从任何一侧手动开启。用于疏散的走道、楼梯间和前室的防火门，应具有自行关闭的功能。 双扇和多扇防火门，还应具有按顺序关闭的功能。 常开的防火门，当发生火灾时，应具有自行关闭和信号反馈的功能。设在变形缝处附近的防火门，应设在楼层数较多的一侧，且门开启后不应跨越变形缝（图13．19）。

采用防火卷帘代替防火墙时，其防火卷帘应符合防火墙耐火极限的判定条件或在其两侧设闭式自动喷水灭火系统，其喷头间距不应小于2．00m。 防火卷帘应具有防烟功能，其与楼板、梁、墙、柱之间的空隙应采用防火封堵材料封堵，在火灾发生时能靠自重自动关闭，并给予信号反馈。
