11．6 遮 阳

11．6．1 遮阳的作用

炎热地区的夏天，阳光直射室内产生眩光，且使室内温度升高，影响室内的正常生活和工作。 所以，人们长时间停留的房间应采取遮阳措施。

遮阳对建筑物立面的造型影响极大，常被认为是房屋立面设计的重要构件，加以美化处理遮阳也是炎热地区建筑形象特征之一。

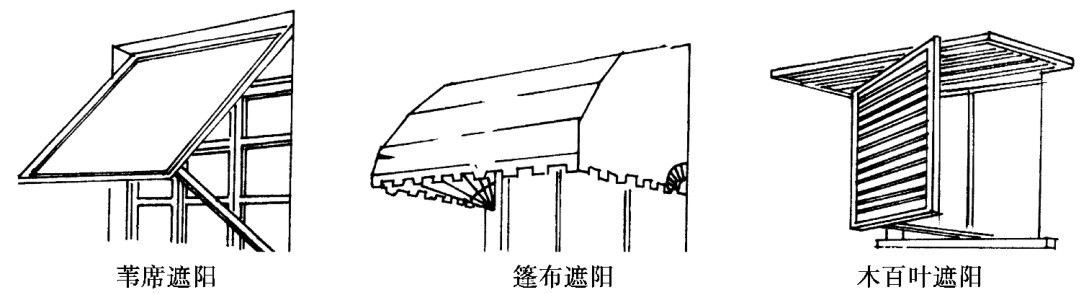

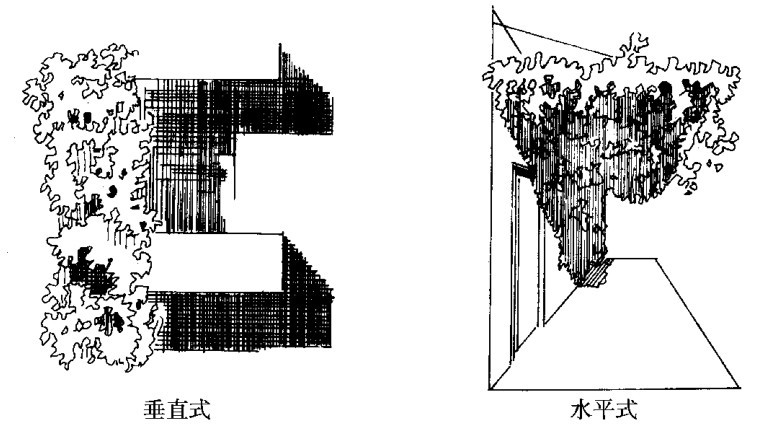

遮阳分有绿化遮阳、简单活动遮阳和构造遮阳。 绿化遮阳是利用房前树木和攀援植物覆盖墙面形成的阴影区遮挡窗前射来的阳光。 绿化遮阳要求与建筑设计配合完成，是房屋竖向绿化设计的一部分，但不属于建筑构配件（如图11．27所示）。 简单活动遮阳用竹、木、布苇等制作，经济易行、灵活、可拆卸，对房屋的通风采光有利，但耐久性差（如图11．28所示）。

构造遮阳是加设专用的构件或配件或调整原有建筑物构、配件的位置和状态，从而取得遮阳效果的。 建筑遮阳应综合考虑和解决遮阳、通风、隔热和采光等各种需要。

11．6．2 窗遮阳板的基本形式

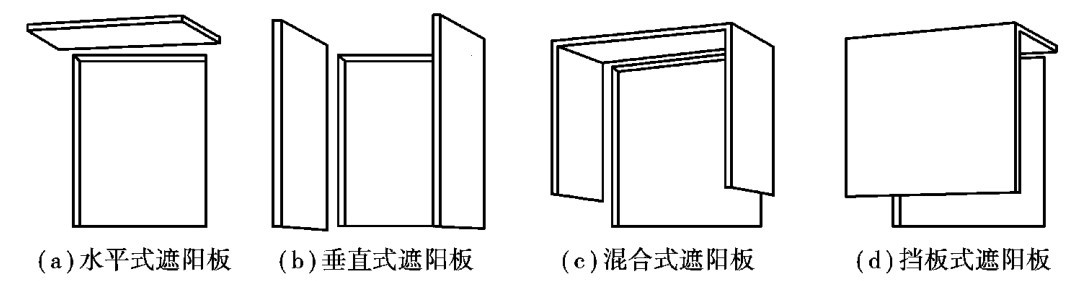

窗遮阳板的主要形式有：水平式、垂直式、混合式和挡板式。 可以为活动的或固定的。 活动式使用灵活，但构造复杂、成本高。 固定式坚固耐久，采用较多。 如图11．29所示是几种遮阳板的形式。

（1）水平遮阳板

主要遮挡高度角较大的阳光，适用于南向。 固定式水平遮阳板可以是实心板、栅形板、百叶板，设于窗的上侧。 水平板有单层板（如图11．29（a）所示）和双层板。 双层水平板可以缩小板的挑出长度。 水平状态的栅形板、百叶板和离墙的实心板有利于室内通风和外墙面的散热。实心板多为钢筋混凝土预制件现场安装，也可以做成钢板（丝）网水泥砂浆轻型板。 栅形板和百叶板可为钢板、型钢、铝合板型材等现场装配。

（2）垂直遮阳板

用于遮挡太阳高度角较小，从两侧斜射的阳光，适用于东向和西向。 根据光线的来向和具体处理的不同，垂直遮阳板可以是垂直于墙面，或可倾斜于墙面。 垂直遮阳板所用材料和板型，基本上与水平板相似（如图11．29（b）所示）。

（3）混合遮阳板

混合遮阳板是兼顾窗口上方和左右方斜射阳光的遮挡。 适用于南向、南偏东、南偏西等朝向，及北回归线以南低纬度地区的北向窗口（如图11．29（c）所示）。

（4）挡板遮阳板

挡板遮阳板如同离开窗口的外表面一定距离的垂直挂帘，可以是格式挡板、板式挡板或百叶式挡板。 主要适用于东、西向，太阳高度角较低，正射窗口的阳光。 有利于通风，但影响视线（如图11．29（d）所示）。
