8．1 概 述

8．1．1 楼板层、地坪层的作用及构造层次

楼板层、地坪层是分隔建筑空间的水平承重结构构件，但它们所处位置不同，故受力和构造层次不同。 楼板分隔上下层空间，将承受的上部荷载及自重传递给墙或柱，地坪层直接与土壤相连。 它们均可供人们在上面活动，故有相同面层；为满足使用要求，楼板层、地坪层同时还必须满足一定程度的隔声、防火、防水、防潮、防腐保温及美观要求。

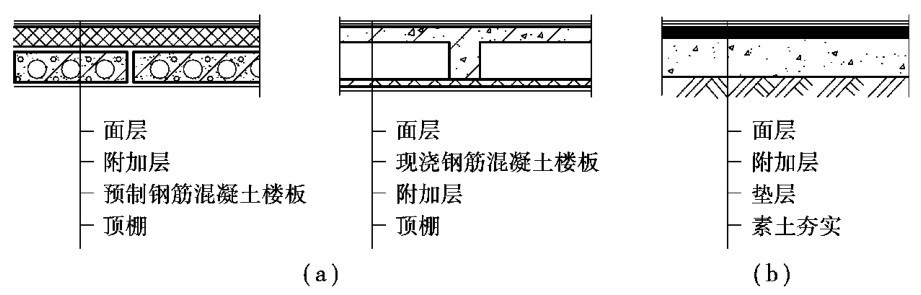

楼板层主要由面层、结构层、顶棚及附加层组成。 如图8．1（a）所示。

①楼板面层：又称楼面或地面。 它起到装饰室内，保护楼板，承受和传递荷载的作用。

②楼板：它是楼板层的结构层，一般由梁和板组成。 其主要功能是承受楼板层上部荷载，并将荷载传递给墙或柱，就整体空间而言，对墙体还起到水平拉接作用，以增强房屋刚度和整体性。

③顶棚：它是楼板层底面部分。 主要起到隔声和装饰室内的作用，根据构造方式不同，有直接式构造和间接吊顶式构造。

④附加层：它是根据现代建筑功能及管道敷设的要求而设置的保温、隔声及防水等各种构造层次。

8．1．2 地坪层构造

地坪层是建筑物底层与土壤相接的构件，和楼板层一样，它承受着地坪上的荷载，并均匀地传给地基。

地坪层是由面层、结构层、垫层和素土夯实层构成。 根据需要还可以设各种附加构造层，如找平层、结合层、防潮层、保温层、管道敷设层等。 如图8．1（b）所示。

（1）素土夯实层

素土夯实层是地坪的基层，也称地基。 素土即不含杂质的砂质黏土，经夯实后，才能承受垫层传下来的地面荷载。 通常是填300mm厚的土夯实成200mm厚，使之每平方米能均匀承受10～15k N的荷载。

（2）垫层

垫层是承受并传递荷载给地基的结构层，垫层有刚性垫层和非刚性垫层之分。 刚性垫层常用低标号混凝土，一般采用C10混凝土，其厚度为80～100mm；非刚性垫层，常用50mm厚砂垫层，80～100mm厚碎石灌浆、50～70mm厚石灰炉渣、70～120mm厚三合土（石灰、炉渣、碎石）。

刚性垫层用于地面要求较高及薄而性脆的面层，如水磨石地面、瓷砖地面、大理石地面等。

非刚性垫层常用于厚而不易于断裂的面层，如混凝土地面、水泥制品块地面等。

对某些室内荷载大、地基较差且又有保温等特殊要求的，或面层装修标准较高的建筑，可在地基上先做非刚性垫层，再做一层刚性垫层，即复式垫层。

（3）面层

地坪面层与楼板面层一样，是人们日常生活、工作、生产直接接触的地方，根据不同房间对面层有不同的要求，面层应坚固耐磨、表面平整、光洁、易清洁、不起尘。 对于居住和人们长时间停留的房间，要求有较好的蓄热性和弹性；浴室、厕所则要求耐潮湿、不透水；厨房、锅炉房要求地面防水、耐火；实验室则要求耐酸碱、耐腐蚀等。

8．1．3 楼板层、地坪层的设计要求

为充分满足其作用，须具备如下要求：

（1）必须具备足够强度和刚度

足够的强度是指可满足承受使用荷载和自重的要求，足够的刚度是指使其在荷载作用下产生的挠度变形仅在允许的范围内。 其值是用相对挠度来衡量的。 根据结构规范要求，为现浇板时，相对挠度值L／250≤f≤L／350；为预制装配板时，f≤L／200（L为构件跨度）。

（2）隔声要求

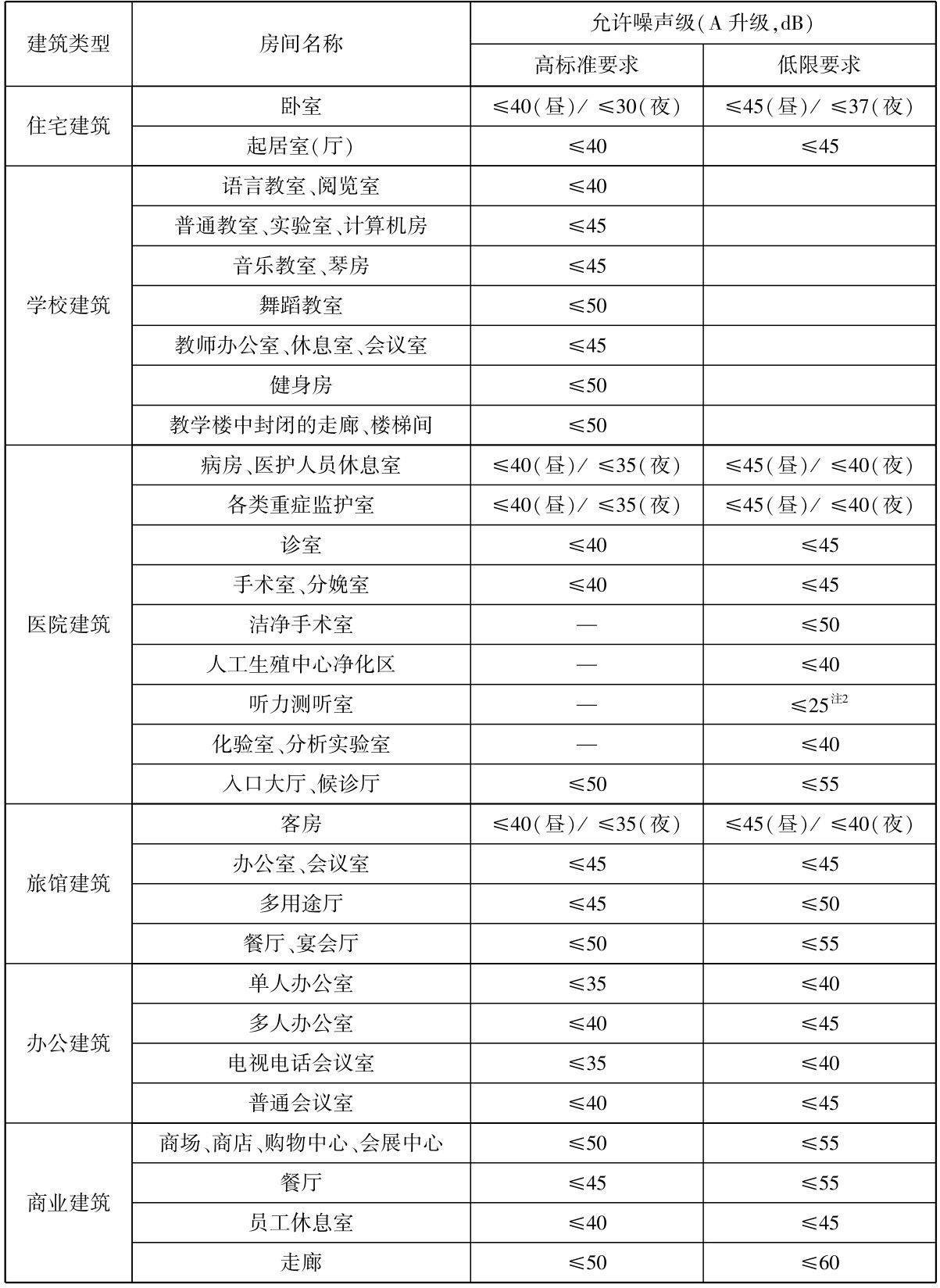

声音可通过空气传声和撞击传声方式将一定音量通过楼板层传到相邻的上下空间。 为避免其造成的干扰，楼板层必须具备一定的隔撞击传声的能力。 不同使用性质的房间对隔声要求不同，如我国住宅的隔撞击声一般标准为≤75d B，高要求标准≤65d B，对一些特殊要求的房间如听力测听室、演播室、录音室等隔声要求更高（见表8．1）。

（3）热工要求

对有一定温度、湿度要求的房间，常在其中设置保温层，使楼板层的温度与室内温度趋于一致，减少通过楼板层造成的冷热损失。

（4）防水防潮要求

经常有水作用的用房，须具备防潮、防水的能力，以防水的渗漏，影响使用。

（5）防火要求

楼板层应根据建筑物耐火等级，对防火要求进行设计，满足防火安全的功能。

（6）设备管线布置要求

现代建筑中，各种功能日趋完善，同时必须有更多管线借助楼板层敷设。 为使室内平面布置灵活，空间使用完整，在楼板层设计中应充分考虑各种管线布置的要求。

（7）建筑经济的要求

多层建筑中，楼板层的造价占建筑总造价的20％～30％。 因此，楼板层设计中，在保证质量标准和使用要求的前提下，要选择经济合理的结构形式和构造方案，尽量减少材料消耗和自重，并为工业化生产创造条件。

8．1．4 楼板的类型及作用

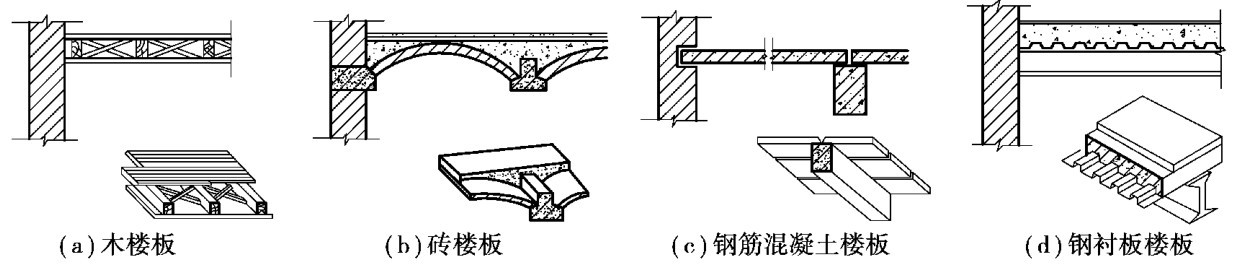

按使用材料不同，主要有以下几种类型。 如图8．2所示。

（1）钢筋混凝土楼板

此种楼板强度高，刚度大，防火，耐久，具有一定的可塑性，便于工业化生产和机械化施工，形式多样，是当前应用最广泛的一种。

（2）压型钢板组合楼板

此种楼板是在铺设好的压型钢板上，整浇混凝土而构成。 其强度高，施工方便，便于工业化生产。 自重较钢筋混凝土楼板轻，但用钢量大，防火性较差，造价高，抗震能力较弱，目前应用较少。

（3）木楼板

自重轻，构造简单，但耐久性、耐火性、隔声性均较差，且浪费木材。 除特殊情况外，一般不采用。

（4）砖拱楼板

用砖砌成砖拱支撑于墙上或梁上而成。 虽节约水泥、钢材，但自重大。 增加层高，极不利于抗震，且施工复杂，一般不采用。
