7．6 墙面装修

7．6．1 墙面装修的作用

装修是建筑工程中十分重要的内容之一，它关系到工程质量标准和人们的生产、生活和工作环境的优劣，是建筑物不可缺少的部分。

（1）保护作用

建筑结构构件暴露在大气中，在风、霜、雨、雪和太阳辐射等的作用下，混凝土可能变得疏松、碳化；构件可能因热胀冷缩导致结构节点被拉裂，影响牢固与安全；钢、铁制品由于氧化而锈蚀。 建筑上如通过抹灰、油漆等墙面装修进行处理，不仅可以提高构件、建筑物对外界各种不利因素如水、火、酸、碱、氧化、风化等的抵抗能力，还可以保护建筑构件不直接受到外力的磨损、碰撞和破坏，从而提高结构构件的耐久性，延长其使用年限。

（2）改善环境条件，满足房屋的使用功能要求

为了创造良好的生产、生活和工作环境，无论何种建筑物，一般都需进行装修，通过对建筑物表面装修，不仅改善了室内外清洁、卫生条件，且能增强建筑物的采光、保温、隔热、隔声性能。 如砖砌体抹灰后不但能提高建筑物室内及环境照度，而且能防止冬天砖缝可能引起的空气渗透。 内墙抹灰在一定程度上可调节室内温度，当室内温度较高时，抹灰层吸收空气中的一部分水蒸气，使墙面不致出现冷凝水；当空气过于干燥时，抹灰层能放出一部分水分，使室内保持较为舒适的环境。 有一定厚度和质量的抹灰能提高隔墙的隔声能力，有噪声的房间，通过墙面吸声，控制噪声。 由此可见，饰面装修对满足房屋的使用要求有重要的功能作用。

（3）美观作用

装修不仅具有功能和保护作用，还有美化和装饰作用。 建筑师根据室内外空间环境的特点，正确、合理运用建筑线型以及不同饰面材料的质地和色彩给人以不同的感受。 同时，通过巧妙组合，还创造出优美、和谐、统一而又丰富的空间环境，以满足人们在精神方面对美的要求。 当然，一幢建筑的艺术效果，除了装修是一个重要的影响因素外，主要还取决于建筑师对空间、体型、比例、尺度、色彩等设计手法的正确使用。

7．6．2 饰面装修的设计要求

（1）根据使用功能，确定装修的质量标准

不同等级和功能的建筑除在平面空间组合中满足其要求外，还应采用不同装修的质量标准。 如高级公寓和普通住宅就不能等同对待，就应为之选择相应的装修材料、构造方案和施工措施。 就是同等级建筑，由于位置不同，如面临城市主要干道、广场与在街坊内部的也不能视为一样。 就是同一栋建筑的不同部位，如正、背立面，首层与上层，一般房间与主要门厅、走道，重要房间与次要房间，均可按不同标准进行处理。 另外，有特殊要求的，如声学要求较高的录音室、广播室除选择声学性能良好的饰面材料外，还应采用相应的构造措施和施工方案。

不同建筑由于装修质量标准不同，采用的材料、构造方案和施工方法不同而造成造价的差别是很大的。 一般民用建筑装修费用约占土建造价的25％，标准较高的工程可达40％ ～50％。 例如石灰砂浆墙面与塑料壁纸或木护板墙面单方造价相差几十倍，与镜面、光面花岗石饰面相差100倍以上。 一般来讲，高档装修材料能取得较好的艺术效果。 对于墙面装修，应根据不同等级建筑的不同经济条件，选择、确定与之适应的装修材料、构造方案和施工方法。

（2）选用正确合理的材料

建筑装修材料是装饰工程的重要物质基础，在装修费用中一般占70％左右。 装修工程所用材料，量大面广，品种繁多。 从烧结普通砖到大理石、花岗岩，从普通砂、石到黄金、锦缎，价格相差巨大。 能否正确选择和合理地利用材料，直接关系到工程质量、效果、造价、做法。 而材料的物理、化学性能及其使用性能是装修用料选择的依据。

除大城市重要的公共建筑可采用较高级装修材料外，对大多数建筑来讲，装修用料尽可能因地制宜，就地取材。 不要舍近求远，舍内求外。 只要合理利用材料，就既能达到经济节约的目的，又能保证良好的装饰效果。 如北京香山“独一居”就是利用价格不贵的地方材料——海带草做装修材料，取得了一致公认的效果。 如果一味追求高档、异地材料，施工中一旦供应不上，中途变更设计，反而影响原设计意图。

（3）充分考虑施工技术条件

装修工程是要通过施工来实现的。 如果仅有良好的设计、材料，没有好的施工技术条件，理想的效果也难以实现。 如两幢相同设计和相同材料的房屋，由于施工技术条件不同，最后可能出现明显的质量差别。 因此，在设计阶段就要充分考虑影响装修做法的各种因素：工期长短、施工季节、温度高低、具体施工队伍的技术管理水平和技术熟练程度以及施工组织和施工方法等。 例如工艺要求较高的饰面，就要求技术级别较高的熟练技工操作，否则，就难取得较好的效果。 可见，施工技术条件是装修设计必须考虑的重要因素。

7．6．3 饰面装修的基层

饰面装修是在结构主体完成之后进行的。 没有结构物的存在，就谈不上装修，这说明装修面层是依附于结构物的。 因此，我们说凡附着或支托饰面层的结构构件或骨架，均视为饰面装修的基层，如内外墙体、楼地板、吊顶骨架等。

（1）基层处理原则

1）基层应有足够强度和刚度

饰面层附着于基层，为了保证饰面不至于开裂、起壳、脱落，要求基层须具有足够强度。 饰面开裂、起壳不仅影响美观而且影响使用。 如果墙体或顶棚饰面开裂、脱落，还可能砸伤行人，酿成事故。 可见，具有足够强度和刚度的基层，是保证饰面层附着牢固的重要因素。 一般来讲，饰面层因质量不大，基层强度和刚度大都能满足要求。

2）基层表面必须平整

饰面层平整均匀是达到美观的必要条件，而基层表面的平整均匀又是使饰面层达到平整均匀的重要前提。 为此，对饰面主要部位的基层如内外墙体、楼地板、吊顶骨架等，在砌筑和安装时必须平整。 基层表面凸凹过大，必然使找平材料厚度增加，且不易找平。 厚度不一不仅浪费材料，还可能因材料的胀缩不一而引起饰面层开裂、起壳，甚至脱落，同时影响美观、使用，甚至危及安全。

3）确保饰面层附着牢固

饰面层附着于基层表面应牢固可靠。 但实际工程中，不论地面、墙面、顶棚到处可见饰面层开裂、起壳、脱落现象。 究其原因，无非是构造方法不妥或面层与基层材料性能差异过大或黏结材料选择不当等因素所致。 如混凝土表面抹石灰砂浆，因材料差异大而导致面层开裂、起壳。 又如大理石板用于地面可以直接铺贴，而用于墙面时则须作挂钩处理，否则会因重力而下落。 所以应根据不同部位和不同性质的饰面材料采用不同材料的基层和相应的构造连结措施，如粘、钉、抹、涂、贴、挂等使其饰面层附着牢固。 这对于垂直墙面和水平顶棚尤为重要。

（2）基层类型及要求

饰面装修基层可分为实体基层和骨架基层两类

1）实体基层

实体基层系指用砖、石等材料组砌或用混凝土现浇或预制的墙体，以及预制或现浇的各种钢筋混凝土楼板等。 这种基层强度高、刚度好，其表面可以做任何一种饰面。 如罩刷各种涂料，涂抹各种抹灰，铺贴各种面砖，粘贴各种卷材等（图7．55）。 为确保实体基层的饰面层平整均匀，附着牢固，施工时还应对各种材料的基层作不同的处理。

砖、石基层：主要用于墙体。 因砖、石表面粗糙，加之凹进墙面的缝隙较多，故黏结力强。做饰面前须清理基层，除去浮灰，必要时用水冲净。 如能在墙体砌筑时，做到垂直，这就为饰面层的牢固粘结及厚度均匀创造了条件。

混凝土及钢筋混凝土基层：主要指预制或现浇墙体和楼板。 由于这些构件是由混凝土浇筑成型，为脱模方便，其表面均加机油之类的脱模剂，加上钢模板的广泛采用，构件表面光滑平整。 为使饰面层附着牢固，施工时须除掉脱模剂，还须将表面打毛，用水冲去浮尘，这一点对于外贴保温板时尤为重要；为保证平整，无论是预制安装或现场浇注，墙体必须垂直，楼板必须水平。

2）骨架基层

骨架隔墙、架空木地板、各种形式吊顶的基层属于这一类型。

骨架基层由于材料不同，有木骨架基层和金属骨架基层之分。 构成骨架基层中的骨架通常称为龙骨（在墙中也称为墙筋；在吊顶中也称为天棚顶）。 木龙骨多为枋木（图7．56（a）、（b）、（c）），金属龙骨多为型钢或薄壁型钢、铝合金型材等（图7．56（d）、（e）），龙骨中距视面层材料而定，一般≯600mm。 骨架表面，通常不做大理石等较重材料的饰面层。

在基层面上起美观保护作用的覆盖层为饰面层。 饰面层包括构成饰面的各种构造，如抹灰饰面不仅包括面灰，且包括中灰和底灰。 如为板材饰面，饰面层就是板材本身。 通常把饰面层最表面的材料作为饰面种类的名称。 如面层材料为水泥砂浆则饰面为水泥砂浆面。

建筑物主要装修部位有内墙面、地面及顶棚三大部分。 各部分饰面种类很多，均附着于结构基层表面起美观保护作用。 本节只讲一般民用建筑普通饰面装修。 较高级饰面装修如木材饰面、大理石花岗岩饰面、裱糊饰面等在此不予讲述。

7．6．4 墙面装修

墙体是建筑物主要饰面部位之一。 墙体表面的饰面装修因其位置不同有外墙面装修和内墙面装修两大类型。 又因其饰面材料和做法不同，外墙面装修可分为抹灰类、贴面类、涂料类；内墙面装修可分为抹灰类、贴面类、涂料类和裱糊类。

（1）抹灰类墙面装修

抹灰，是我国传统的饰面做法，也称“粉饰”或“粉刷”。 它是用砂浆涂抹在房屋结构表面上的一种装修工程。

1）抹灰的组成

为保证抹灰质量，做到表面平整，黏结牢固，色彩均匀，不开裂，施工时须分层操作。 抹灰一般分三层，即底灰（层）、中灰（层）、面灰（层）（图7．57）。

底灰（又称为刮糙）主要起与基层黏结和初步找平作用。 这一层用料和施工对整个抹灰质量有较大影响，其用料视基层情况而定。 当墙体基层为砖、石时，可采用水泥砂浆或石灰、水泥混合砂浆打底；当基层为骨架板条基层时，应采用石灰砂浆作底灰，并在砂浆中掺入适量麻刀（纸筋）或其他纤维，施工时将底灰挤入板条缝隙，以加强拉结，避免开裂、脱落。 中灰主要起进一步找平作用，材料基本与底层相同。 面灰主要起装饰美观作用，要求平整、均匀、无裂痕。 面层不包括在面层上的刷浆、喷浆或涂料。 抹灰按质量要求和主要工序划分为三种标准：

①普通抹灰：一层底灰，一层面灰，总厚度≯18mm。

②中级抹灰：一层底灰，一层中灰，一层面灰，总厚度≯20mm。

③高级抹灰：一层底灰，数层中灰，一层面灰，总厚度≯25mm。

高级抹灰适用于公共建筑、纪念性建筑，如剧院、宾馆、展览馆等；中级抹灰适用于住宅、办公楼、学校、旅馆以及高标准建筑物中的附属房间；普通抹灰适用于简易宿舍、仓库等。

2）常用抹灰种类、做法和应用

抹灰按照面层材料及做法分为一般抹灰和装饰抹灰。

一般抹灰常用的有石灰砂浆抹灰、水泥砂浆抹灰、混合砂浆抹灰、纸筋石灰浆抹灰、麻刀石灰浆抹灰。

装饰抹灰常用的有水刷石面、水磨石面、斩假石面、干粘石面、喷涂面等。

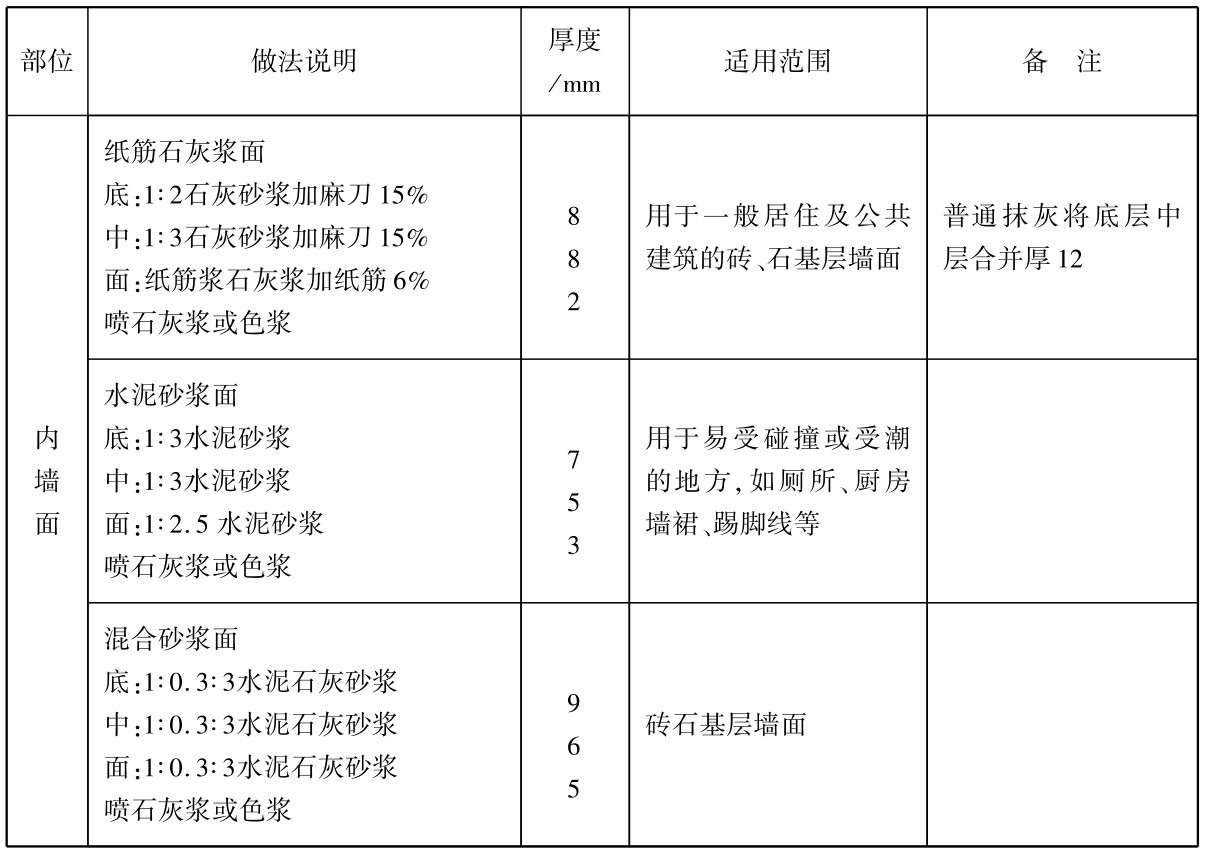

抹灰饰面均是以石灰、水泥等为胶结材料，掺入砂、石骨料用水拌和用，采用抹（一般抹灰）、刷、斩、粘等（装饰抹灰）不同方法施工，系现场湿作业。 常用抹灰类饰面的做法及选用见表7．17。

3）抹灰常用的颜料

在抹灰饰面中，常需在砂浆中掺入颜料，配制成彩色砂浆以增加装饰效果。 为保证饰面质量，延长使用年限，颜料的选择必须根据颜料的性能、砂浆的品种、建筑物的使用部位和设计要求而定。 如建筑物处于受酸侵蚀的环境中，要使用耐酸性好的颜料；受日光曝晒的部位，要选用耐光性好的颜料；碱性强的砂浆，要使用耐碱性好的颜料。

颜料分为有机颜料和无机颜料两大类。 无机颜料为天然的或合成的无机物，多数为矿物颜料，无机颜料遮盖力强，密度大，耐热和耐光性好，但颜色不够鲜艳。 有机颜料为天然的或合成的有机物，有机颜料颜色鲜明，有良好的透明度和着色力，但耐热性、耐光性差，强度不高。

现将主要颜料简介如下：

①红色：常用的有氧化铁红和甲苯胺红，氧化铁红的主要成分为三氧化二铁（Fe2O3），甲苯胺红是人造的红色粉末状有机颜料。

②绿色：绿色常用的有氧化铬绿无机颜料、颜色从浅绿至深绿，其主要成分为三氧化二铬（Cr2O3）。

③黄色：无机颜料常用的有氧化铁黄和铬黄两种，有机颜料有沙黄。 氧化铁黄，其主要成分为三氧化二铁（Fe2O3·x H2O）。氧化铁黄颜色不鲜艳但耐光、耐碱，价格较低。铬黄（Pb⁃Cr O4）有较好的着色力，但有毒且耐光性较差。

④蓝色：蓝色常用的无机颜料有群青、氧化铁蓝，有机颜料有酞青蓝、钴蓝。

⑤黑色：有氧化铁黑、炭黑、松黑，这些均为无机颜料。 某些颜料还可配合成其他颜色。 如氧化铁棕黑为氧化铁红和氧化铁黑的混合物。

（2）涂料类墙面装修

涂料饰面是在木基层表面或抹灰饰面的底灰、中灰及面灰上喷、刷涂料涂层的饰面装修。我国使用涂料作为建筑物的保护和装饰材料，具有悠久的历史，许多木结构古建筑物能保存至今，涂料起了重要的作用。 早期涂料的主要原料是天然油脂和天然树脂，如亚麻仁油、桐油、松香和生漆等。 随着石油化工和有机合成工业的发展，为涂料提供了新的原料来源，许多涂料不再使用油脂，主要使用合成树脂及其乳液、无机硅酸盐和硅溶胶。 涂料饰面是靠一层很薄的涂层起保护和装饰作用，并根据需要可以配成各种色彩。 通常将在其表面喷刷浆料或水性涂料的称为刷浆，若涂敷于建筑表面并能与其基层材料很好黏结，形成完整涂膜的则为涂料。 涂料饰面由于涂层薄，抗腐蚀能力差，有关资料表明，外用乳液涂料使用年限4～7年，厚质涂料（涂层厚1～2mm）使用年限可达10年。 涂料饰面施工简单，省工省料，工期短、效率高、自重轻、维修更新方便，故在饰面装修工程中得到较为广泛的应用。

1）刷浆

①石灰浆：系用石灰膏化水而成，根据需要可掺入颜料。 为增强灰浆与基层的黏结力，可在浆中掺入107胶或聚醋酸乙烯乳液，其掺入量为20％～30％。 石灰浆涂料的施工要待墙面干燥后进行，喷或刷两遍即成。 石灰浆耐久性、耐水性以及耐污染性较差，主要用于室内墙面、顶棚饰面。

②大白浆：是由大白粉并掺入适量胶料配制而成。 大白粉为一定细度的碳酸钙粉末。 常用胶料有107胶或聚醋酸乙烯乳液，其掺入量分别为15％和8％～10％，以掺乳胶者居多。 大白浆可掺入颜料而成色浆。 大白浆覆盖力强，涂层细腻洁白，且货源充足，价格低，施工、维修方便，广泛应用于室内墙面及顶棚。

③可赛银浆：是由碳酸钙、滑石粉与酪素胶配制而成的粉末状材料。 产品有白、杏黄、浅绿、天蓝、粉红等。 使用时先用温水将粉末充分浸泡，使酪素胶充分溶解，再用水调制成需要的浓度即可使用。 可赛银浆质细、颜色均匀，其附着力以及耐磨、耐碱性均较好，主要用于室内墙面及顶棚。

2）涂料

建筑涂料的种类很多，按成膜物质可分为有机系涂料、无机系涂料、有机无机复合涂料；按建筑涂料的分散介质可分为溶剂型涂料、水溶性涂料、水乳型涂料（乳液型）；按建筑涂料的功能分类，可分为装饰涂料、防火涂料、防水涂料、防腐涂料、防霉涂料、防结露涂料等；按涂料的厚度和质感可分为薄质涂料、厚质涂料、复层涂料等。

①油漆涂料：油漆涂料是由黏结剂、颜料、溶剂和催干剂组成的混合剂。 油漆涂料能在材料表面干结成膜（漆膜），使与外界空气、水分隔绝，从而达到防潮、防锈、防腐等保护作用。 漆膜表面光洁、美观、光滑，改善了卫生条件，增强了装饰效果。 下面介绍几种油漆涂料。

a．调和漆：油漆在出厂前已基本调制好，使用时不再加任何材料即能施工。 调和漆有油性调和漆和磁性调和漆两种。 油性调和漆附着力好，不易脱落、粉化，不龟裂，便于涂刷。 但干燥性差，漆膜软，适用于室内外各种木材、金属、砖石表面。 磁性调和漆漆膜硬，光亮平滑，干燥性好，但抗气候变化能力差，易失光、龟裂，一般用于室内为宜。

b．清漆：是以树脂为主要成膜物质，分油基清漆和树脂清漆两类。 常用的有酚醛清漆、虫胶清漆和醇酸清漆。 清漆主要供调制红丹、腻子和其他漆料用，也可单独使用，如刷底漆（木材和水泥表面）或涂刷简易门窗等。 其优点是廉价，缺点是漆膜软、干燥慢、耐热性差，在紫外光作用下易变黄等。

c．防锈漆：有油性防锈漆和树脂防锈漆两类。 油性防锈漆的优点是渗透性、润滑性、柔韧性和附着力均较好。 如红丹防锈漆就是黑色金属优良防锈漆。 但这种防锈漆干燥慢、漆膜软。树脂防锈漆是以各种树脂为主要成膜物质，如锌黄醇酸防锈漆对轻金属表面有较好的防锈化能力。 一般防锈漆只作打底用，另需罩面漆。

②溶剂性涂料：溶剂性涂料是以高分子合成树脂为主要成膜物质，有机溶剂为稀释剂，加入一定量颜料、填料及辅料、经辊扎塑化，研磨搅拌溶解配制而成的一种挥发性涂料。 如过氯乙烯外墙涂料、苯乙烯焦油外墙涂料、聚乙烯醇缩丁醛外墙涂料等。 这类涂料一般有较好的硬度、光泽、耐久度、耐蚀性及耐老化性。 但施工时有机溶剂易挥发、污染环境，除个别品种外，在潮湿基层上施工易产生起皮、脱落。 这类涂料主要用于外墙饰面。

③乳液涂料：乳液涂料是以各种有机物单体经乳化聚合反应后生成的聚合物，它以非常细小的颗粒分散在水中，形成非均相的乳状液。 将这种乳状液作为主要成膜物质配成的涂料称为乳液涂料。 当填充料为细小粉末，所得的涂料能形成类似油漆漆膜的平滑涂层，故习惯上称为“乳胶漆”。 常用乳胶漆有乙—顺乳胶漆（由醋酸乙烯—顺丁烯二酸二丁酯共聚乳液配制成）、乙—丙乳胶漆、氯—醋—丙乳胶漆等。

乳液涂料以水为分散介质、无毒、不污染环境。 由于涂膜多孔而透气，故可在初步干燥的（抹灰）基层上涂刷。 涂膜干燥快，对加快施工进度，缩短工期十分有利。 另外，所涂饰面可以擦洗，易清洁，装饰效果好。 乳液涂料施工需按所用涂料品种性能及要求（如基层平整、光洁、无裂纹等）进行，方能达到预期的效果。 乳液涂料品种较多，属高级饰面材料，主要用于内外墙饰面。

④水溶性涂料：水溶性涂料有聚乙烯醇水玻璃涂料、聚乙烯醇缩甲醛涂料等。 聚乙醇涂料是以聚乙烯醇树脂为主要成膜物质。 这类涂料的优点是不掉粉，造价不高，施工方便，有的还能经受湿布轻擦，主要用于内墙面装修。

⑤硅酸盐无机涂料：硅酸盐无机涂料是以碱性硅酸盐为基料，如硅酸钠、硅酸钾和胶体氧化硅即硅溶胶，外加硬化剂、颜料、填充料及助剂配制而成。 目前，市面可见的如JH801无机建筑涂料，这种涂料具有良好的耐光、耐热、耐水及耐老化性能，耐污染性也好，且无毒，对空气无污染。 涂料施工喷、刷均可，但以喷涂效果较好。

⑥厚质涂料：厚质涂料是在涂料中掺入类似云母粉、粗砂粒等粗填料配制成的涂料。 和前述涂料比较，前者涂层薄，后者涂层厚，有较好的质感；前者施工以涂刷方式为主，后者则以喷涂和刮涂方式为主。 常见厚质涂料有砂胶厚质涂料、聚乙烯醇缩甲醛水泥厚质涂料、乙—丙乳液厚质涂料等。 这些涂料主要用于外墙饰面及地面。 另外，还有由聚氨酯、不饱和聚氨酯等为主料配制成的各种厚质涂料，主要用于地面，形成无缝涂布地面。

涂料是建筑饰面的重要材料之一，近年来的推广、使用，已取得较好的效果、经济及装饰效果，今后它的应用将日趋广泛。

（3）铺贴类墙面装修

1）面砖饰面

面砖多数是以陶土或瓷土为原料，压制成型后经焙烧而成。 由于面砖不仅可以用于墙面装饰也可以用于地面，所以被人们称之为墙地砖。 常见的面砖有釉面砖、无釉面砖、仿花岗岩瓷砖、劈裂砖等。

无釉面砖俗称外墙面砖，主要用于高级建筑外墙面装修，具有质地坚硬、强度高、吸水率低（4％）等特点。 釉面砖具有表面光滑、容易擦洗、美观耐用、吸水率低等特点。 釉面砖除白色和彩色外，还有图案砖、印花砖以及各种装饰釉面砖等。 釉面砖主要用于高级建筑内外墙面以及厨房、卫生间的墙裙贴面。

面砖规格、色彩、品种繁多，根据需要可按厂家产品目录选用。 常用150mm×150mm、75mm×150mm、113mm×77mm、145mm×113mm、233mm×113mm、265mm×113mm等几种规格，厚度为5～17mm（陶土无釉面砖较厚为13～17mm厚，瓷土釉面砖较薄为5～7mm厚）。

面砖安装前先将表面清洗干净，然后将面砖放入水中浸泡，贴前取出晒干。 面砖安装时用1∶3水泥砂浆打底并划毛，后用1∶0．3∶3水泥石灰砂浆或用掺有107胶（水泥用量5％～10％）的1∶2．5水泥砂浆满刮于面砖背面，其厚度不小于10mm，然后将面砖贴于墙上，轻轻敲实，使其与底灰粘牢。 一般面砖背面有凹凸纹路，更有利于面砖粘贴牢固。 对贴于外墙的面砖常在面砖之间留出一定的缝隙，以利湿气排除。 而内墙面为便于擦洗和防水则要求安装紧密，不留缝隙。 面砖如被污染，可用浓度为10％的盐酸洗刷，并用清水洗净。

2）玻璃马赛克饰面

玻璃马赛克是以玻璃为主要原料，加入二氧化硅，经高温、熔化发泡后机压成型为边长20mm、厚4mm的小方块，其背面处理呈凹形，带有棱角线，四周呈斜角，镶贴的夹缝呈楔形（图7．58），故能与基层很好黏结。

由于玻璃马赛克尺寸较小，为了便于粘贴，出厂前已按各种图案反贴在标准尺寸325mm×325mm的牛皮纸上。 施工时将纸面向外，覆盖在砂浆上，不待砂浆干固，用水洗去牛皮纸，校正缝隙，并用水泥砂浆擦缝（贴在牛皮纸上时已留下缝隙）。

玻璃马赛克具有质地坚硬，不吸灰，不褪色，色彩华丽、雅典、柔和，花色品种繁多，在160℃以上至－40℃急热骤冷均不炸裂、不变形以及材料来源广、价格较陶瓷锦砖便宜等优点。 在民用建筑外墙饰面中得到广泛采用。 如武汉晴川饭店外墙、走廊、遮阳板等采用玻璃马赛克饰面，取得较好的经济和美观效果。 由于玻璃马赛克边沿棱角尖锐，不宜用作地面。

（4）清水砖墙饰面装修

凡在墙体外表面不做任何外加饰面的墙体称为清水墙。 反之，谓之浑水墙。 用砖砌筑清水砖墙在我国已有悠久的历史，如北京故宫等。

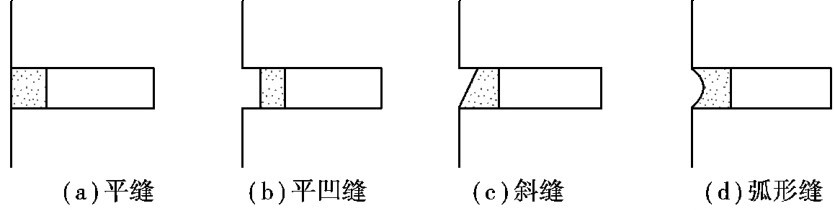

为防止灰缝不饱满而可能引起的空气渗透和雨水渗入，须对砖缝进行勾缝处理。 一般用1∶1水泥砂浆勾缝。 也可在砌墙时用砌筑砂浆勾缝，称为原浆勾缝。 勾缝形式有平缝、平凹缝、斜缝、弧形缝等（图7．59）。

砖砌体在今后相当长时间内仍然是我国主要墙体材料之一。 因此，如何处理好清水墙外观具有重要意义。 一般可从色彩、质感、立面变化取得清水砖墙多样化装饰效果。

目前，清水砖材料多为红色，色彩较单调，但可以用刷透明色的办法改变色调。 做法是用红、黄两种颜料如氧化铁红，氧化铁黄等配成偏红或偏黄的颜色，再加上颜料重量的5％的聚醋酸乙烯乳液，用水调成浆刷在砖面上。 这种做法往往给人以面砖的错觉，若能和其他饰面相互配合、衬托，能取得较好的装饰效果。 另外，清水砖墙砖缝多，其面积约占墙面1／6，改变勾缝砂浆的颜色能有效地影响整个墙面色调的明暗度。 如用白水泥勾白缝或水泥掺颜料勾成深色或其他颜色的缝。 由于砖缝颜色突出，整个墙面质感效果也有一些变化。

要取得清水砖墙质感变化，还可以在砖墙组砌上下工夫，多采用多顺一丁砌法以强调横线条；在结构受力允许条件下，改平砌为斗砌、立砌以改变砖的尺度感；或采用将个别砖成点成条，突出墙面几厘米的砌筑方式，形成不同质感和线形。 以上做法要求大面积墙面平整规矩，并须严格砌筑质量，虽多费些工，但能求得一定装饰效果。

大面积成片红砖墙要取得很好效果，仅采取上述措施是不够的，还须在立面处理上做一些变化。 如一个墙面可以保留大部分清水墙面，局部做浑水（抹灰）能取得立面颜色和质感的变化。 北京较多的住宅采用窗间墙下做清水或浑水就是例证。 就是较高级的北京外交公寓也采用大面刷色清水墙与局部水刷石配合，立面效果良好。

（5）特殊部位的墙面装修

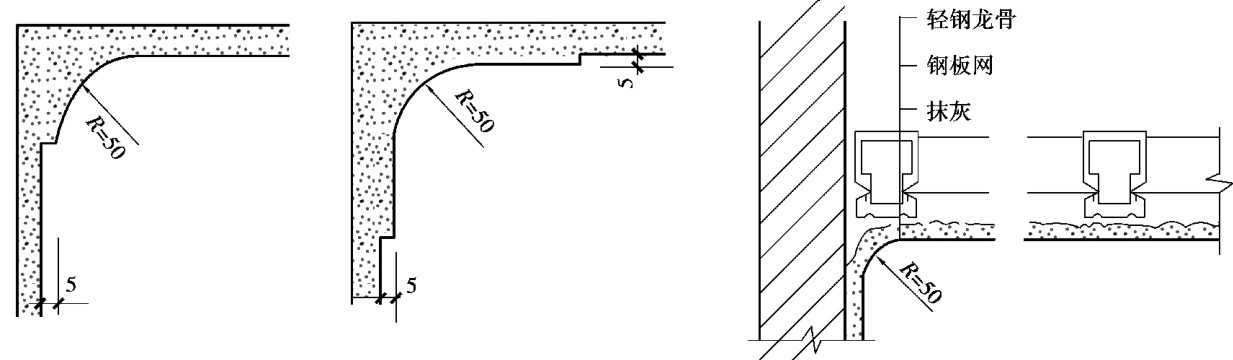

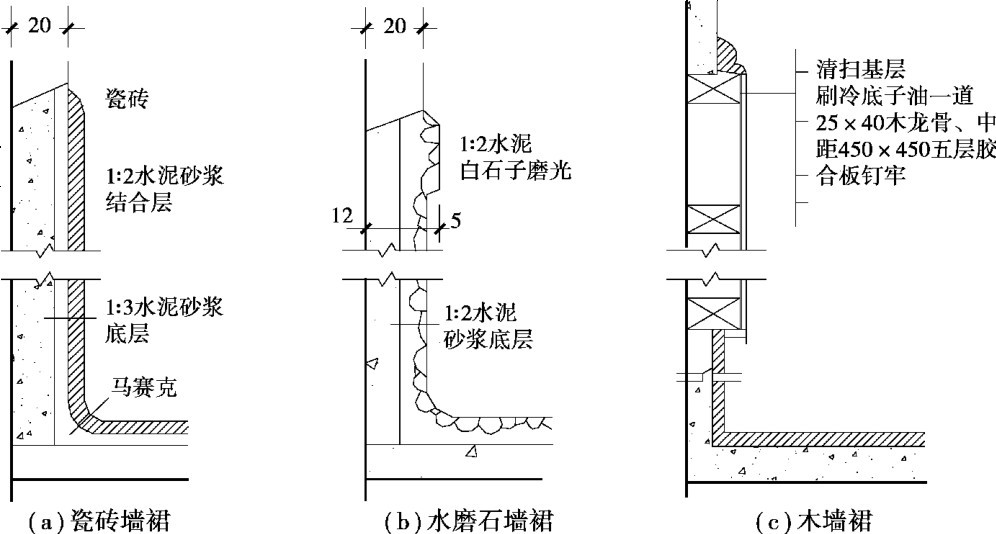

在内墙抹灰中，对易受到碰撞如门厅、走道的墙面和有防潮、防水要求如厨房、浴厕的墙面，为保护墙身，做成护墙墙裙（图7．60）。 对内墙阳角，门洞转角等处则做成护角（图7．61）。

墙裙和护角高度2m左右。 根据要求护角也可用其他材料如木材制作。

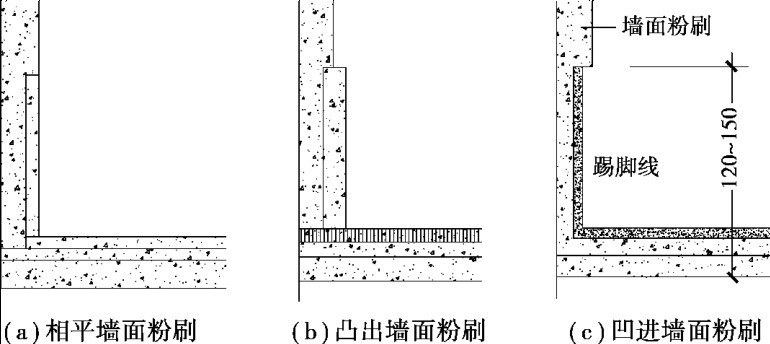

在内墙面和楼地面交接处，为了遮盖地面与墙面的接缝、保护墙身以及防止擦洗地面时弄脏墙面做成踢脚线。 其材料与楼地面相同。 常见做法有三种，即与墙面粉刷相平、凸出、凹进（如图7．62），踢脚线高120～150mm。

为了增加室内美观，在内墙面和顶棚交接处，做成各种外装饰线（图7．63）。

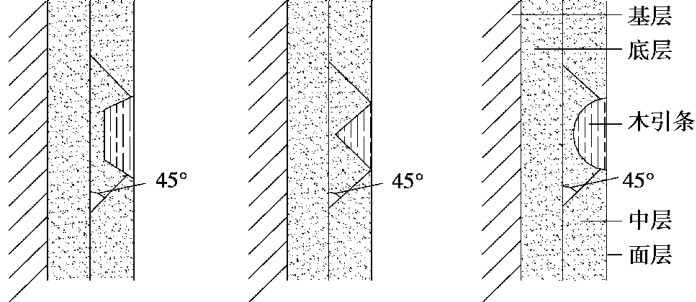

在外墙面抹灰中，为施工接茬、比例划分和适应抹灰层胀缩以及日后维修更新的需要，抹灰前，事先按设计嵌木条分格，做成引条（图7．64）。

木引条先用水泥砂浆固定，后抹灰，施工完毕及时取下引条，形成所需要的凹线，如能在凹线内涂上一定颜色，更能增添装饰效果。 引条宽约30mm。
