7．5 隔 墙

隔墙是分隔室内空间的非承重构件。 在现代建筑中，为了提高平面布局的灵活性，大量采用隔墙以适应建筑功能的变化。 由于隔墙不承受任何外来荷载，且本身的重量还要由楼板或小梁来承受，因此应注意以下要求：

①自重轻，有利于减轻楼板的荷载。

②厚度薄，增加建筑的有效空间。

③便于拆卸，能随使用要求的改变而变化。

④有一定的隔声能力，使各使用房间互不干扰。

⑤根据使用部位有不同的要求，如卫生间的隔墙要求防水、防潮，厨房的隔墙要求防潮、防火等。 隔墙的类型很多，按其构造方式可分为轻骨架隔墙、块材隔墙、板材隔墙三大类。

7．5．1 块材隔墙

块材隔墙是用普通砖、空心砖、加气混凝土等块材砌筑而成的，常用的有普通砖隔墙和砌块隔墙。

（1）普通砖隔墙

普通砖隔墙有半砖（120mm）和1／4砖（60mm）两种。

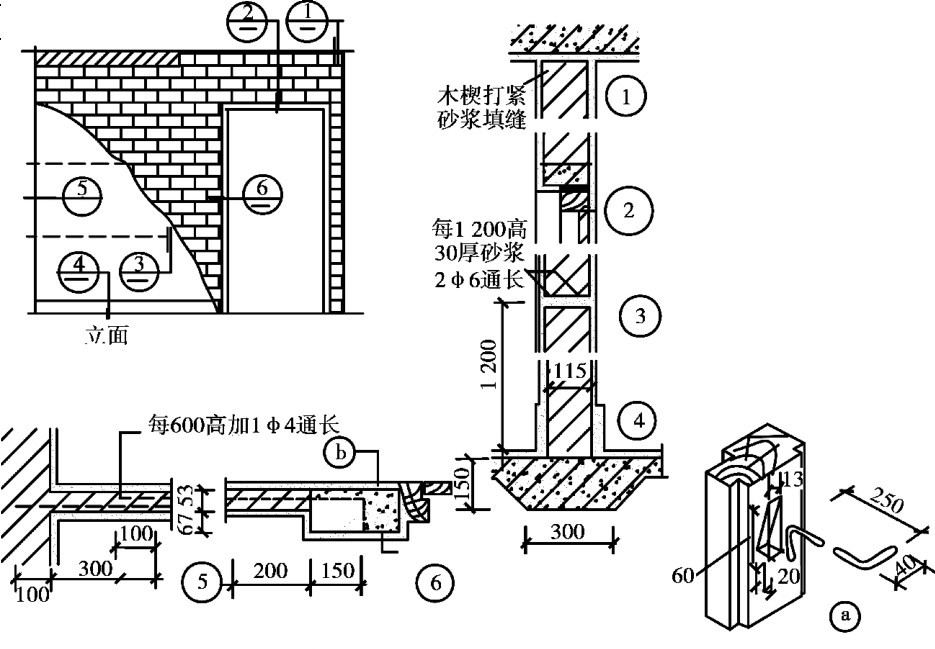

半砖隔墙用普通砖顺砌，砌筑砂浆宜＞M2．5。 在墙体高度超过5m时应加固，一般沿高度每隔0．5m砌入 4钢筋2根，或每隔1．2～1．5m设一道30～50mm厚的水泥砂浆层，内放2根 6钢筋。 顶部和楼板相接处用立砖斜砌，填塞墙与楼板间的空隙。 隔墙上有门时，要预埋铁件或将带有木楔的混凝土预制块砌入隔墙中以固定门框。 半砖隔墙坚固耐久，有一定的隔声能力，但自重大，湿作业多，施工麻烦（图7．41）。

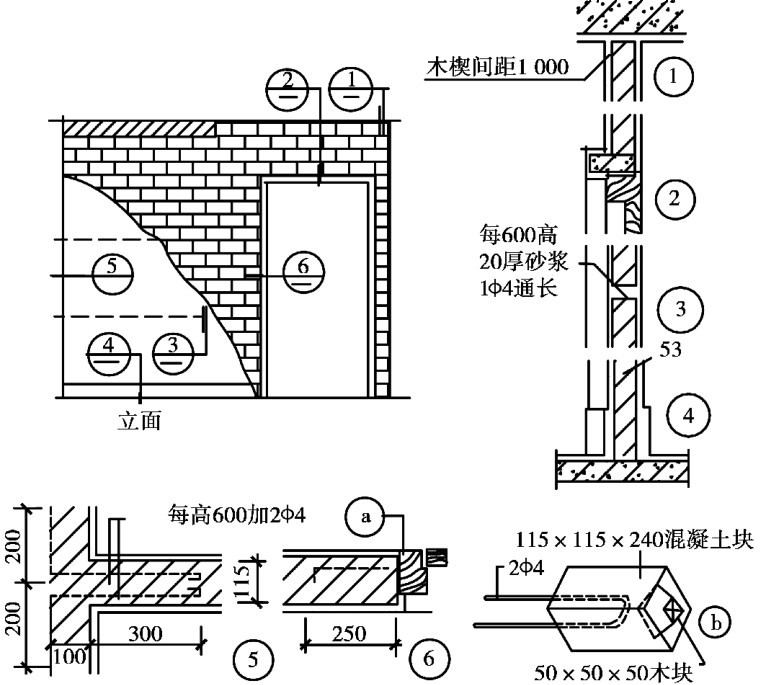

1／4砖隔墙是由普通砖侧砌而成，由于厚度较薄、稳定性差，对砌筑砂浆强度要求较高，一般不低于M5。 隔墙的高度和长度不宜过大，且常用于不设门窗洞的部位，如厨房与卫生间之间的隔墙。 若面积大又需开设门窗洞时，须采取加固措施，常用方法是在高度方向每隔500mm砌入 4钢筋2根，或在水平方向每隔1200mm，立200号细石混凝土柱一根，并沿垂直方向每隔7匹砖砌入 6钢筋1根，使之与两端墙连接（图7．42）。

（2）砌块隔墙

为了减少隔墙的质量，可采用质轻块大的各种砌块，目前最常用的是加气混凝土块、粉煤灰硅酸盐砌块、水泥炉渣空心砖等砌筑的隔墙。 隔墙厚度由砌块尺寸而定，一般为90～120mm。砌块大多具有质轻、孔隙率大、隔热性能好等优点，但吸水性强。 因此，砌筑时应在墙下先砌3～5匹烧结普通砖。

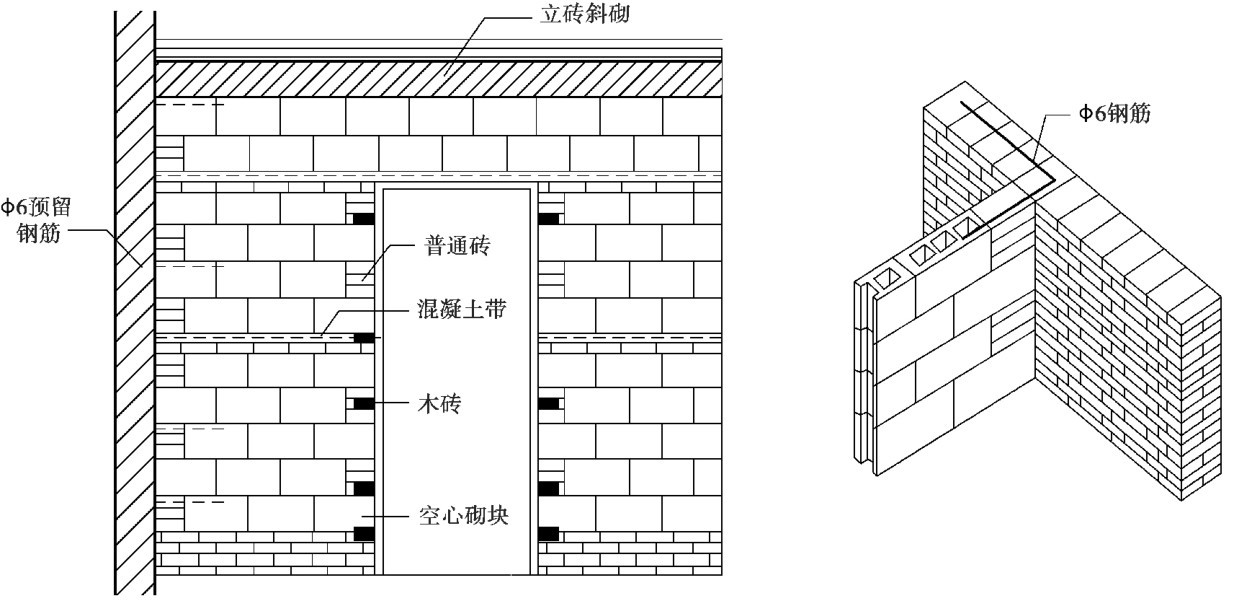

砌块隔墙厚度较薄，也需采取加强稳定性措施，其方法与砖隔墙类似（图7．43）。

7．5．2 轻骨架隔墙

轻骨架隔墙由骨架和面层两部分组成，由于是先立墙筋（骨架）后再做面层，因而又称为立筋式隔墙。

（1）骨架

常有的骨架有木骨架和型钢骨架。 近年来，为节约木材和钢材，出现了不少采用工业废料和地方材料及轻金属制成的骨架，如石棉水泥骨架、浇注石膏骨架、水泥刨花骨架、轻钢和铝合金骨架等。

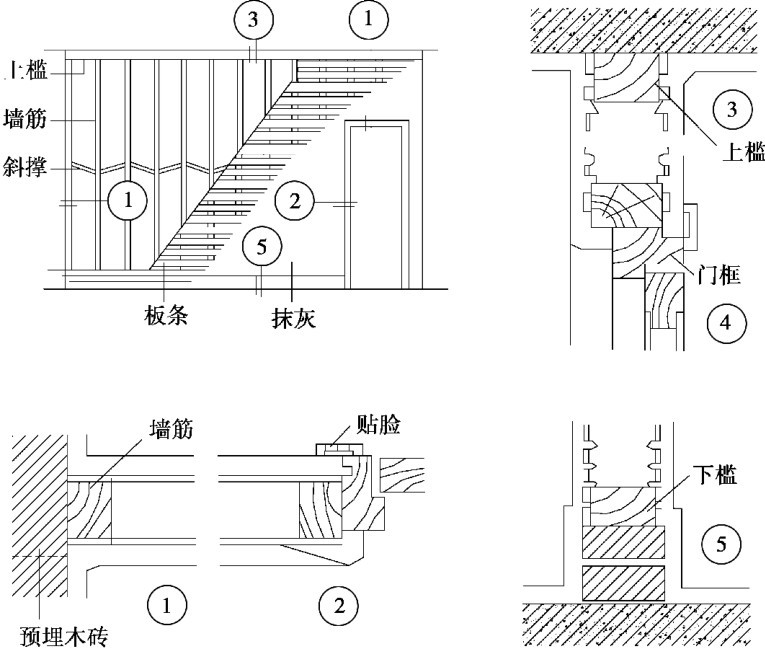

木骨架由上槛、下槛、墙筋、斜撑及横档组成，上、下槛及墙筋的断面尺寸为45～50mm× 70～100mm，斜撑与横档断面相同或略小些，墙筋间距常用400mm，横档间距可与墙筋相同，也可适当放大。 木骨架板条抹灰面层如图7．44所示。

轻钢骨架是由各种形式的薄壁型钢制成，其主要优点是强度高、刚度大、自重轻、整体性好、易于加工和大批量生产，还可根据需要拆卸和组装。 常用的薄壁型钢有0．8～1mm厚槽钢和工字钢。

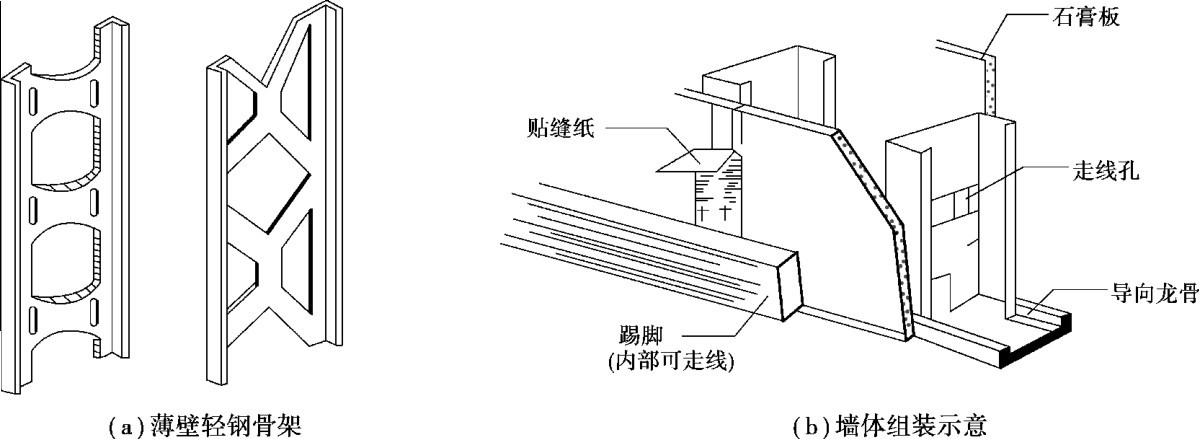

图7．45为一种薄壁轻钢骨架的轻隔墙。 其安装过程是先用螺钉将上槛、下槛（也称导向骨架）固定在楼板上，上下槛固定后安装钢龙骨（墙筋），间距为400～600mm，龙骨上留有走线孔。

（2）面层

轻钢骨架隔墙的面层有抹灰面层和人造板材面层。 抹灰面层常用木骨架，即传统的板条灰隔墙。 人造板材面层可用木骨架或轻钢骨架。 隔墙的名称以面层材料而定。

1）板条抹灰面层

板条抹灰面层是在木骨架上钉灰条板，然后抹灰，灰板条尺寸一般为200mm×24mm× 6mm。 板条间留出7～10mm的空隙，使灰浆能挤到板条缝的背面，咬住板条，木骨架板条抹灰面层如图7．44所示。 为了提高耐火、防潮性能，常在板条上加做钢丝网或钢板网。 由于钢丝网或钢板网变形小、强度高，抹灰面层不易开裂。 加铺了钢丝网的板条隔墙，其板条间缝宽可加大为50mm，若用钢板网，则可直接顶在墙筋上，省去板条。

板条抹灰隔墙耗费木材多，施工复杂，湿作业多，难以适应建筑工业化的要求，目前已经很少采用。

2）人造板材面层轻钢骨架隔墙

人造板材面层轻钢骨架隔墙的面板多为人造面板，如胶合板、纤维板、石膏板等。

胶合板是用阔叶树或松木经旋切、胶合等多种工序制成，常用的是1830mm×915mm× 4mm（三合板）和2135mm×915mm×7mm（五合板）。

硬质纤维板是用碎木加工而成的，常用的规格是1830mm×1220mm×3（或4．5）mm和2135mm×915mm×4（或5）mm。

石膏板是用一、二级建筑石膏加入适量纤维、黏结剂、发泡剂等经辊压等工序制成。 我国生产的石膏板规格为3000mm×800mm×12mm，3000mm×800mm×9mm。

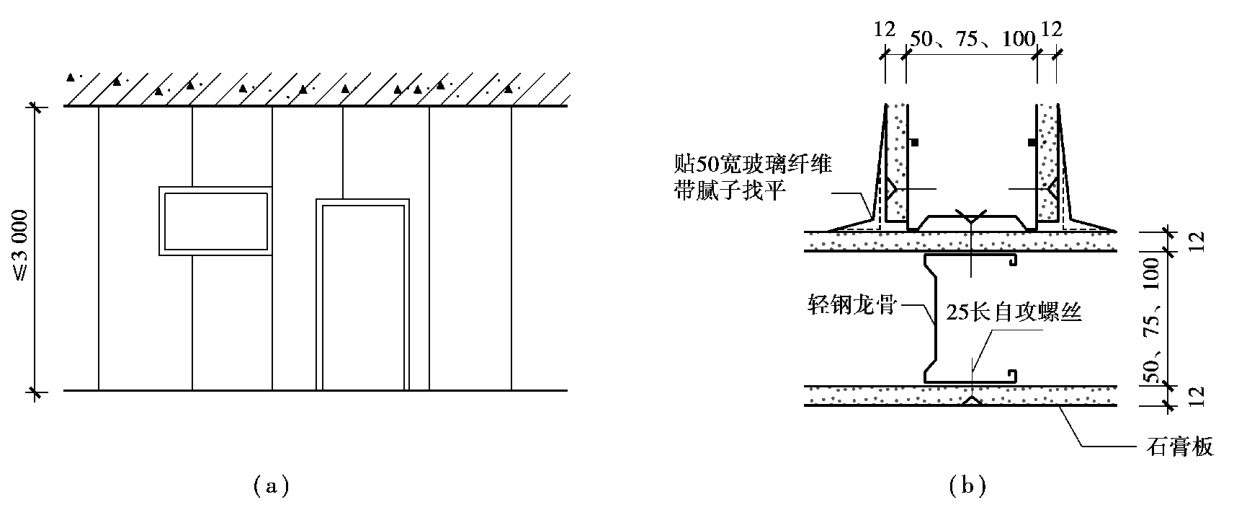

胶合板、硬质纤维板等以木材为原料的板材多用木骨架，石膏面板多用石膏或轻钢骨架，如图7．46所示。

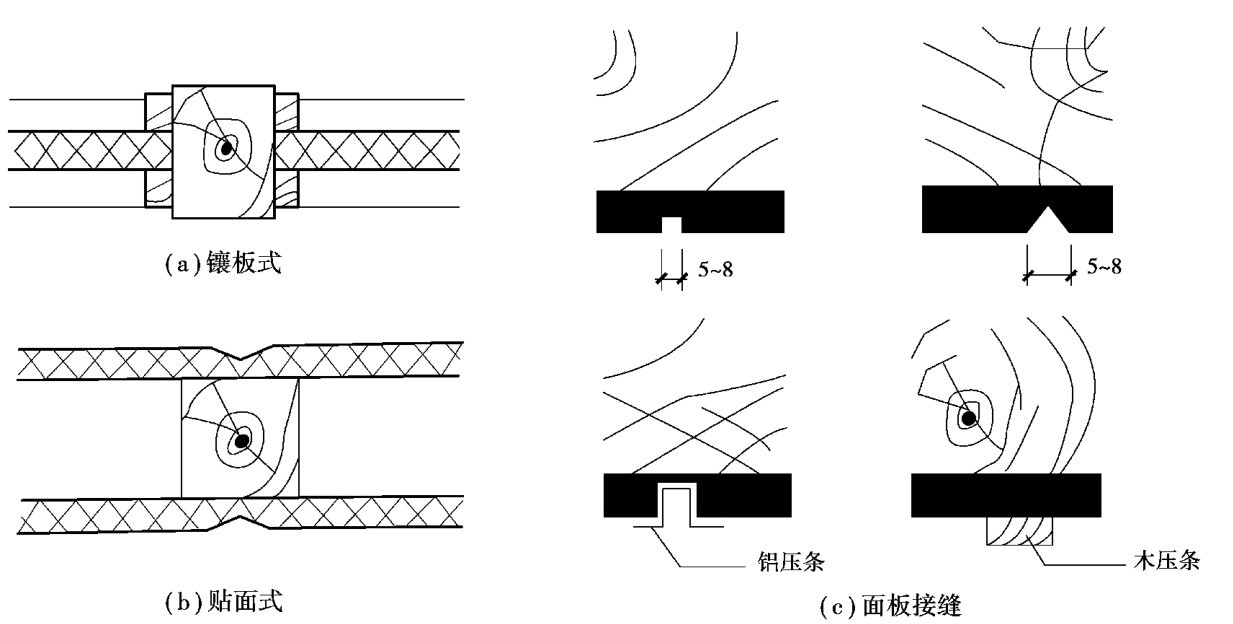

人造板和骨架的关系有两种：一种是在骨架的两面或一面，用压条压缝或不用压条压缝即贴面式；另一种是将板材置于骨架中间，四周用压条压住，称为镶板式，如图7．47所示。

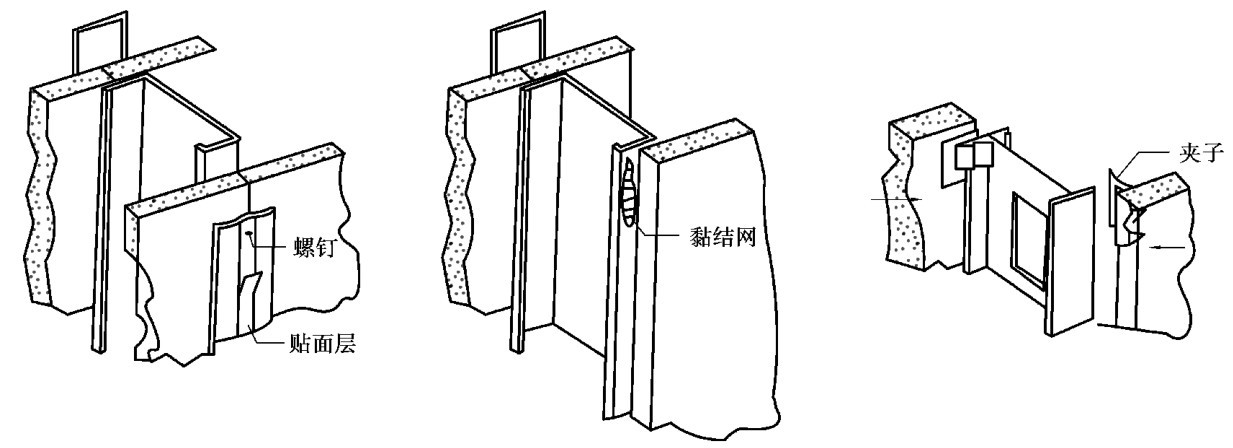

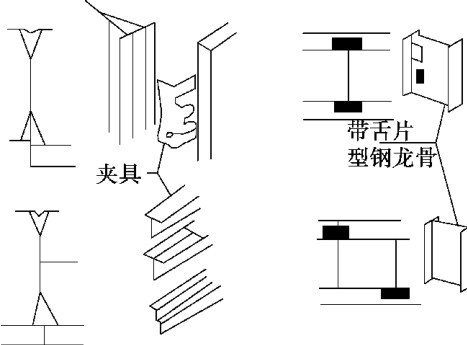

人造板在骨架上的固定方法有钉、粘、卡三种（图7．48）。 采用轻钢骨架时，往往用骨架上的舌片或特制的夹具将面板卡到轻钢骨架上。 这种做法简便、迅速、有利于隔墙的组装和拆卸。 图7．49为几种常用的型钢骨架和夹具。

7．5．3 板材隔墙

板材隔墙是指单板高度相当于房间净高，面积较大，且不依赖骨架，直接装配而成的隔墙。 目前，采用的大多为条板，如加气混凝土条板、石膏条板、碳化石灰板、蜂窝纸板、水泥刨花板等。

（1）加气混凝土条板隔墙

加气混凝土由水泥、石灰、砂、矿渣等加发泡剂（铝粉），经过原料处理、配料浇筑、切割、蒸压养护工序制成，干密度5～7k N／ m3，抗压强度300～500N／cm2。

加气混凝土条板具有自重轻，节省水泥，运输方便，施工简单，可锯、可刨、可钉等优点。 但加气混凝土吸水性大、耐腐蚀性差、强度较低，运输、施工过程中易损坏。 不宜用于具有高温、高湿或有化学、有害空气介质的建筑中。

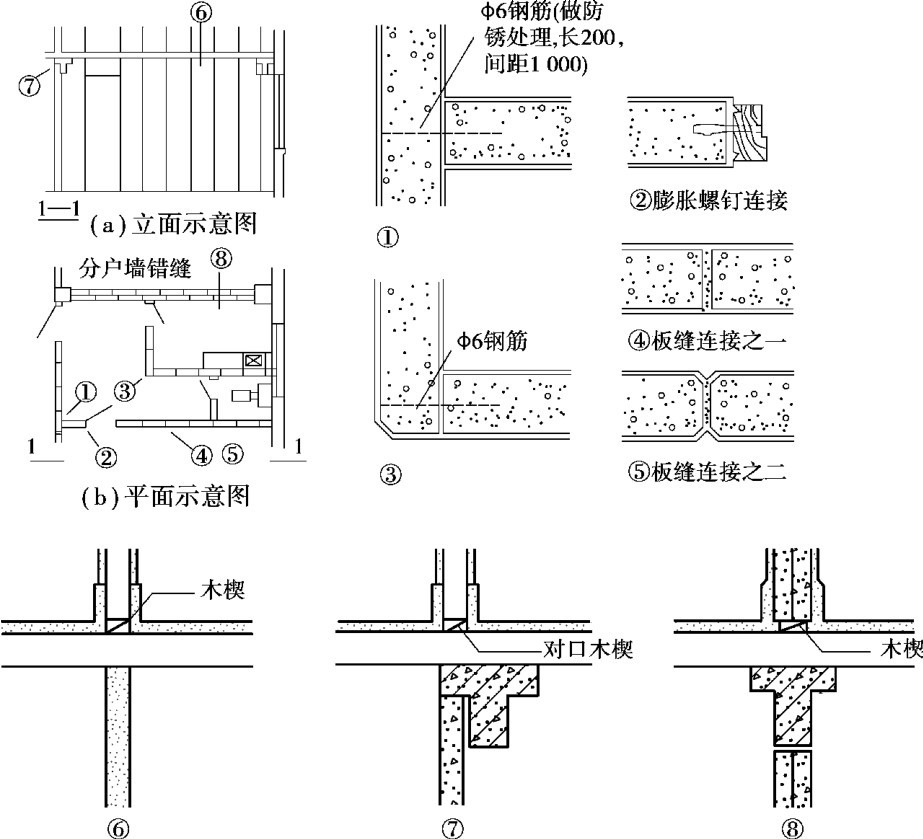

加气混凝土条板规格为长2700～3000mm，宽600～800mm，厚80～100mm（图7．50）隔墙板之间用水玻璃砂浆或107胶砂浆粘结。 水玻璃砂浆的配比是水玻璃∶磨细矿砂∶细砂＝1∶1∶2，107胶∶珍珠岩粉∶水＝100∶15∶2．5。 条板安装一般是在地面上用一对对口木楔在板底将板楔紧。

（2）碳化石灰板隔墙

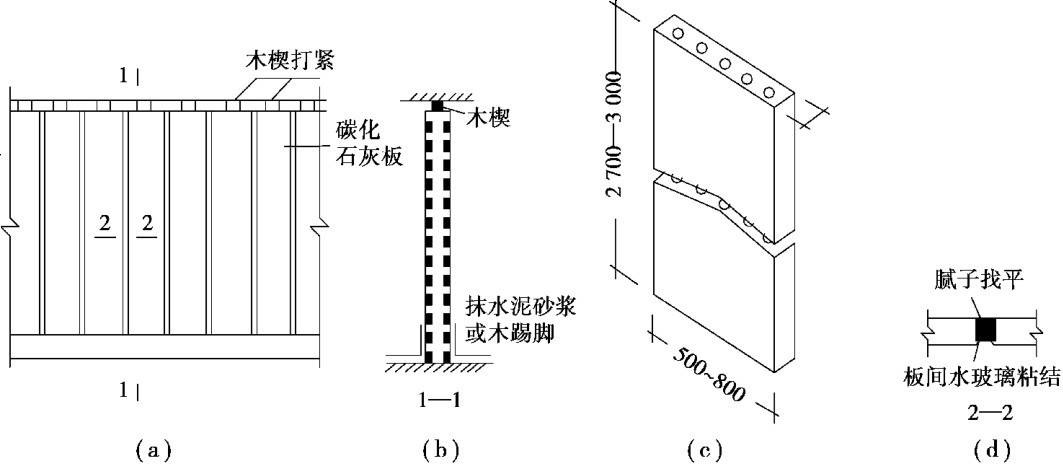

碳化石灰板是以磨细的生石灰为主要原料，掺3％～4％（质量比）的短玻璃纤维，加水搅拌，振动成型，利用石灰窑的废气碳化而成的空心板。 一般的碳化石灰板的规格为长2700～3000mm，宽500～800mm，厚90～120mm。 板的安装同加气混凝土条板隔墙（图7．51）。

碳化石灰板隔墙可做成单层或双层，90mm或120mm厚，隔墙平均隔声能力为33．9d B，或35．7d B。60mm宽空气间层的双层板，平均隔声能力可为48．3d B，适用于隔声要求高的房间。

碳化石灰板材料来源广泛、生产工艺简易、成本低廉、密度轻、隔声效果好。

（3）增强石膏空心板

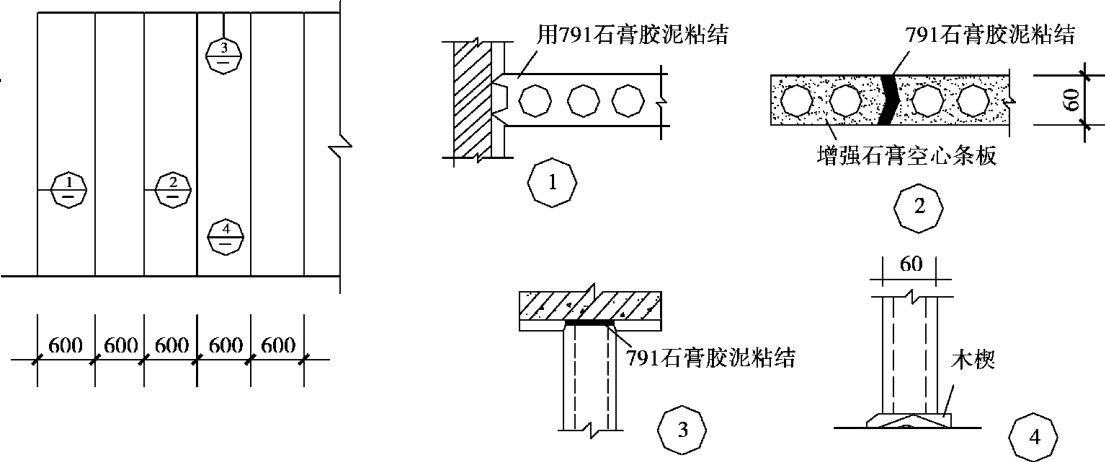

增强石膏空心板分为：普通条板、钢木窗框条板及防水条板三种，在建筑中按各种功能要求配套使用。 石膏空心板规格为600mm宽、60mm厚、2400～3000mm长，9个孔，孔径38mm，空隙率28％，能满足防火、隔声及抗撞击的能力（图7．52）。

（4）泰柏板

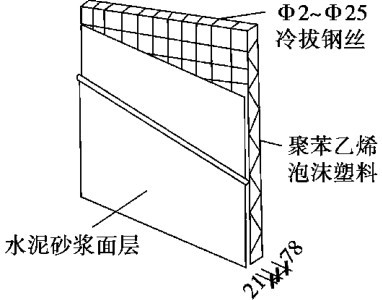

泰柏板又称为钢丝网泡沫塑料水泥砂浆复合墙板。 它是以焊接钢丝2mm网笼为构架，填充泡沫塑料芯层，面层经喷涂或抹水泥砂浆而成的轻质板材。

这种板的特点是质量轻、强度高、防火、隔声、不腐烂等。其产品规格为2440mm×1220mm×75mm（长×宽×厚），抹灰后的厚度为100mm。

泰柏板与顶板底板采用固定夹连接，墙板之间采用克高夹连接（图7．53）。

（5）复合板隔墙

用几种材料制成的多层板称为复合板。 复合板的面层有石棉水泥板、石膏板、铝板、树脂板、硬质纤维板、压型钢板等。 夹芯材料可用矿棉、木质纤维、泡沫塑料和蜂窝状材料等。

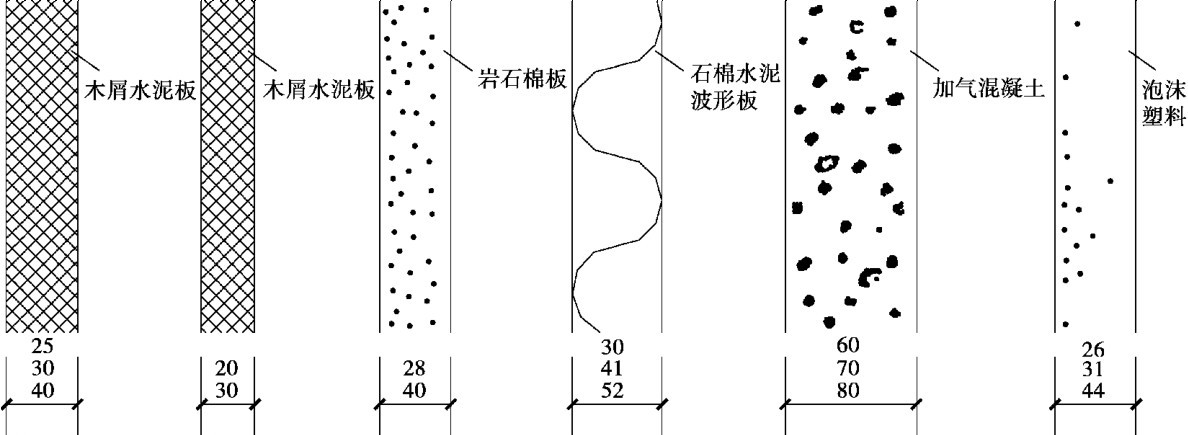

复合板充分利用材料的性能，大多具有强度高、耐火性、防水性、隔声性能好的优点，且安装、拆卸简便，有利于建筑工业化。 图7．54为几种日本生产的石棉水泥板面的复合板。
