三、自动喷水灭火系统

（一）基础知识

自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）以及管道、供水设施等组成，是能在发生火灾时喷水的自动灭火系统。

1.自动喷水灭火系统分类

依照采用的喷头分为两类：采用闭式洒水喷头的为闭式系统；采用开式洒水喷头的为开式系统。

（1）闭式系统：采用闭式洒水喷头的自动喷水灭火系统，包括湿式系统、干式系统、预作用系统等。

（2）开式系统：采用开式洒水喷头的自动喷水灭火系统，包括雨淋系统、水幕系统等。

2.自动喷水灭火系统主要组成

（1）洒水喷头：在自动喷水灭火系统中，洒水喷头担负着探测火灾、启动系统和喷水灭火的任务，它是系统中的关键组件。洒水喷头有多种不同形式的分类。

① 按有无释放机构分类，分为闭式和开式喷头。

② 按喷头流量系数K分类，包括K=55、80、115等，其中K=80的称为标准喷头。

③ 按安装方式分类，有下垂型、直立型和边墙型喷头等。

（2）报警阀：报警阀是自动喷水灭火系统中接通或切断水源，并启动报警器的装置。在自动喷水灭火系统中，报警阀是至关重要的组件，其作用有：接通或切断水源、输出报警信号和防止水流倒回供水源，以及通过报警阀可对系统的供水装置和报警装置进行检验。报警阀根据系统的不同分为湿式报警阀（图2-4-14）、干式报警阀和雨淋阀。报警阀的公称通径一般为50 mm、65 mm、80 mm、100 mm、125 mm、150 mm、200 mm七种。

（3）监测器：监测器用来对系统的工作状态进行监测并以电信号方式向报警控制器传送状态信息。其主要包括水流指示器、阀门限位器、压力监测器、气压保持器和水位监测器等。

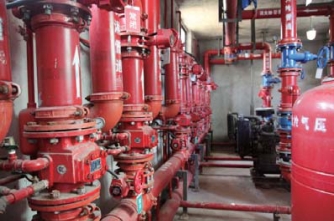

图2-4-14　湿式报警阀组

（4）报警器：报警器是用来发出报警信号的装置，包括水力警铃（图2-4-15）和压力开关。

图2-4-15　多组水力警铃

（二）基本检查方法

在自动喷水灭火系统中，湿式自动喷水灭火系统使用量较大，这里列举湿式自动喷水灭火系统的基本检查方法。

1.消防水泵检查

（1）在消防控制室内检查远程控制喷淋泵启停情况。

（2）在水泵房内通过水泵控制柜检查水泵启停情况。

（3）检查主备泵切换功能。喷淋泵处于正常工作状态（即控制柜选择自动挡），启动喷淋泵，打开控制柜，按下工作泵的热继电器试验按钮，如果控制柜主备泵切换功能正常，备用喷淋泵工作指示灯应点亮。试验完成后将热继电器复位。

（4）打开湿式报警阀的试验阀，检查湿式报警阀的功能应保持正常。

2.末端试水试验

打开末端试水装置（图2-4-16），进行末端试水试验，当管网系统压力下降，湿式报警阀动作，当管道压力继续下降，稳压泵启动向管网供水。同时湿式报警阀水力警铃鸣动，压力开关动作，启动喷淋泵向管网持续供水。检查结束后，应停止水泵工作，关闭末端试水阀，各控制柜选择自动状态使系统恢复正常工作。

图2-4-16　末端试水阀
