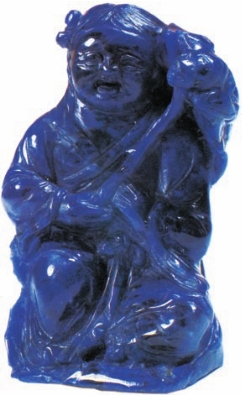

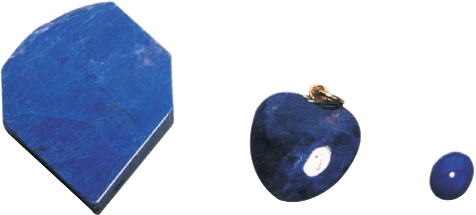

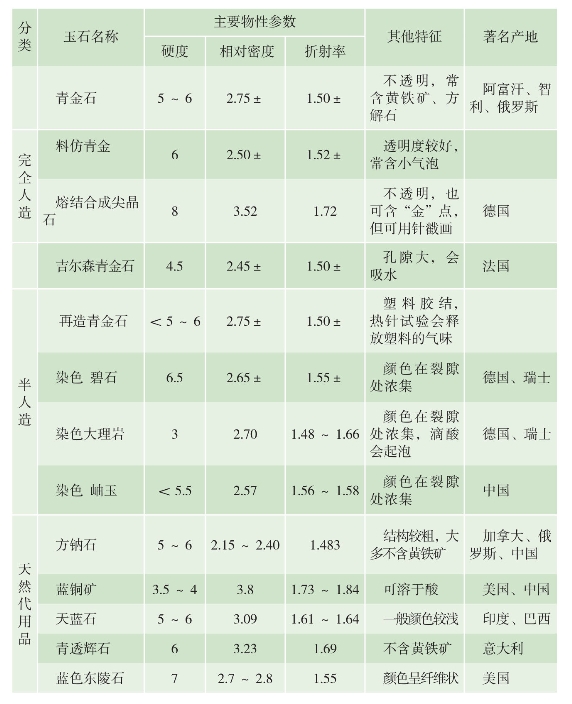

青金石，尤其是优质的青金石，在世界上总的说来产量有限，不能满足人们的需求，因此在各地的市场上也不乏可见它的仿冒品和代用品。它们大致可分为三大类，现简介如下。

（1）完全人工制造的仿冒品，它们又有下述三类。

① 料仿青金。这是一种用蓝色玻璃仿制的假青金石。要识别这种制品应该说并不困难，因为它具有比青金石好得多的透明度，而且常常可以看到它的内部会有小的气泡，硬度也比青金石稍大，折射率和相对密度也不同。

② 熔结的合成尖晶石。这是一种最初来自德国的仿冒品，系用钴着色的不透明的块状的人造尖晶石。它具有十分酷似青金石的外表，甚至也含有闪闪的金点。但仔细检查可以发现它具有明显强于青金石的光泽；还有它的所谓的金点，由于是人为故意压入的铜屑金属，硬度较低，用钢针可以戳动，不像青金石中的黄铁矿那样坚硬。另外它的折射率为1.72，相对密度为3.52，都大大高于青金石。

③ 吉尔森青金石。这是一种由法国吉尔森公司生产的制品，当初吉尔森公司曾宣布它是一种“合成青金石”。但随后的检测发现，它实际含有青金石所没有的含水磷酸锌，与青金石的化学成分不同，显然不能称为合成青金石，只能属于人造的青金石仿冒品。鉴别种制品，首先是颜色，它过于均匀，不像天然的总是或多或少有颜色不均匀的变化。它也会含有黄铁矿微粒，但那是把天然黄铁矿打碎后拌入人造材料中制成的，所以放大后仔细观察会发现它是破碎的小颗粒，而不是天然的小晶粒。另外，它的相对密度是2.45，硬度4.5，都低于天然青金石。人们还发现它的孔隙度较大，置入水中会吸水而使重量略有增加，天然青金石则不会（这一点对已镶好不能用其他方法检测的制品来说，特别有用）。

（2）半人工制品，它也有以下三种。

① 再造青金石。它是把青金石的边角料粉碎后，用塑料黏结而成的制品。这种制品在紫外灯下，一般会显示与正常青金石不同的异样的荧光；另外，它的相对密度会偏低一些；更有效的检测方法是用热针进行测试，此时将会闻到由塑料释放出来的难闻的气味。

② 德国青金石。也称“瑞士青金石”，实际上是一种用普鲁士蓝染色的碧石，或者是玉髓、大理岩等天然石料。它们通常不含黄铁矿，物性与天然青金石也有明显差异，是一种低级的比较容易识别的仿冒品。除了通常都可以看到染色剂在微裂纹处浓集外，若为染色的碧石或玉髓，可以看到有破裂后的贝壳状断口，且硬度较大，可以达到7。若为大理岩，则硬度低，只有3，并遇盐酸会强烈起泡。

③ 炝色青金石。我国工艺界生产一种青金石仿冒品，通常是用岫玉染色来获得。与天然青金石相比，它的折射率较高，硬度则偏低。

（3）一些与青金石比较相似的天然矿物和岩石，因此常被用作青金石的代用品，常见的有下述六种。

① 方钠石。是最近似青金石的天然矿物，它不仅具有和青金石相似的蓝色，也具有相近的5～6的硬度，在查氏镜下也会显示为红褐色。事实上它也是青金石中的组成矿物之一。由于这类石料曾盛产于加拿大，而有“加拿大青金石”和“加拿大蓝色石”之称，又由于发现它时正值英国公主访问加拿大，所以又有“公主蓝色石”之称。相比于青金石，方钠石透明度稍高；相对密度2.15～2.40和折射率1.483±均低于青金石；另外方钠石常具有较粗粒的结构，很少见有黄铁矿，并时见有白色或黄色或粉红色的色斑与条纹。

② 蓝纹石。这是产于我国四川旺苍县境的一种类青金石岩，通常呈蓝色、灰蓝色和灰白色的相间的纹带或斑块，但常夹杂有零星的黑云母的闪光鳞片，是其区别于方钠石和青金石的一大特征。蓝纹石具油脂光泽，微透明-不透明，硬度5～6，抛光性能良好；惜裂隙较发育，难以制作大型玉器。

③ 蓝铜矿。与青金石相比，它的折射率1.73～1.84明显要高得多，相对密度也很大，达3.80，硬度则较低，为3.5～4，可溶于酸，而且不像青金石会释放硫化氢的臭鸡蛋味。

④ 天蓝石。有与青金石相近的蓝-紫蓝色（但颜色大多偏浅，缺乏青金石那样的深蓝），硬度也相当，为5～6，但仍以折射率1.612～1.643和相对密度3.09左右，高于青金石可资鉴别。

⑤ 青透辉石。也称“堇青辉石”或“紫青辉石”，是一种产于意大利彼德蒙特的一种罕见的含有锌的透辉石变种，通常呈半透明到不透明的暗紫蓝色，也有鲜蓝-紫色，多为块体。硬度6，平均折射率1.69左右，相对密度3.23，都高于青金石。

⑥ 蓝色东陵石。是一种富含蓝线石的深蓝或紫蓝-紫色的石英岩。它主要来自美国的加州，而被人们称为“加利福尼亚青金石”，特点是通常都会具有较好的透明度，在透射光下放大观察，可见其蓝色呈纤维状分布，这与青金石显然不同。另外它的折射率也较高，为1.55；相对密度2.7～2.8，硬度7，也均高于青金石。
