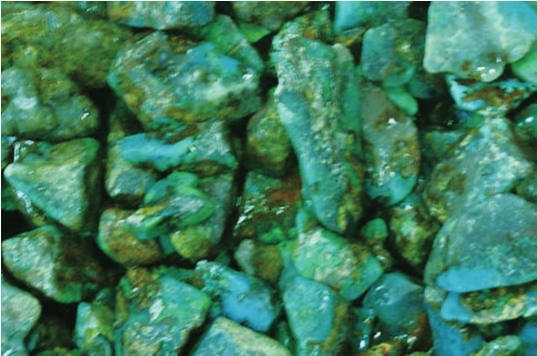

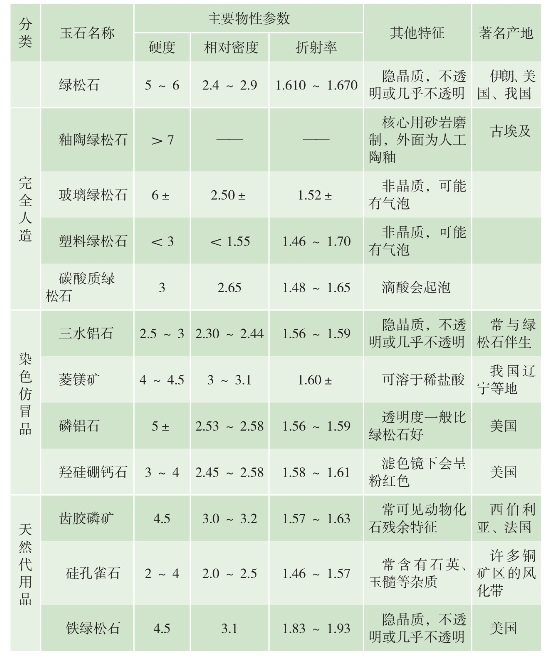

绿松石也常见有多种仿冒品。根据它们的成因，我们可以把它们分为三大类。

（1）纯人工制造的，它又可分为四类。

① 釉陶绿松石。这是最早出现的绿松石仿冒品，据说早在古埃及时期就已出现，并常做成项珠般的饰品。事实上，它的核心是用天然的细砂岩磨制而成，外面则涂上一层陶瓷质的蓝色釉。鉴别这种仿冒品并不困难，因为它们的折射率与相对密度都与天然绿松石有明显差别。目前，这种制品已很少见。

② 玻璃绿松石。用石英、铜化合物（如孔雀石）、碳酸钙、碳酸钠按一定配比共熔后制成的似绿松石玻璃。其特点是可能含有气泡，硬度比绿松石大，小刀划不动，折射率和相对密度也不同于绿松石。另外，大多是采用直接浇铸成型，所以常可发现它的底面微微内凹，这是热胀冷缩的结果。

③ 塑料绿松石。用塑料仿制的绿松石。它和玻璃绿松石相似，也会有气泡；同样由于采用直接浇铸成型，所以底面也会微微内洼。另外，它的相对密度很轻，一般不会超过1.55，硬度也低，一般小于3。

④ 碳酸盐质绿松石。这种绿松石是先把染成蓝色的方解石粉末黏结成团粒，然后给它裹上一层炭末，再胶结成块。从而获得酷似铁线绿松石的外观。要鉴别这种仿冒品并不困难，因为它由方解石组成，滴稀盐酸可发现它会强烈起泡，真绿松石一般不会（不过，少数有些含有方解石杂质的天然绿松石也会起泡）。还有它的硬度较低，约3，相对密度也低，一般为2.00～2.25。

（2）天然材料，经人工染色以后来冒充绿松石，其中较常见的有以下几种。

① 染色三水铝石。三水铝石是铝的氢氧化物，在自然界它常与绿松石共生。它一般呈白色、浅绿色，集合体和绿松石一样也呈豆粒状、结核状、团块状，所以极易与绿松石混淆，尤其是经染色处理后更难分辨。但它的硬度很低，一般为2.5～3.5，相对密度2.30～2.44也低于绿松石，折射率一般为1.56～1.59，可资鉴别。

② 染色菱镁矿。菱镁矿是镁的碳酸盐，它一般呈白色、灰白色、浅米黄色，有的也有灰黑色或褐色的网纹，经染色后，很像铁线绿松石。常用于制作仿绿松石的串珠和小挂件。但它的相对密度较高，为3.00～3.13，折射率则较低，为1.60左右。更重要的是它可溶于酸，用蘸有稀盐酸的棉花擦拭，可发现棉花沾染了颜色。

③ 染色磷铝石。磷铝石是一种铝的磷酸盐，也常和绿松石共生。它一般呈白色、浅红色、绿色、黄色和天蓝色，也常呈豆粒状、结核状、团块状产出。优质磷铝石本身可直接用作宝石，但由于优质者少见，且其知名度不及绿松石，所以其普通料石常用于冒充绿松石。它虽然也有蓝色，但绝不会有绿松石的优美蓝色，故通常都要进行染色处理。不过它的折射率较低，一般介于1.56～1.59；相对密度也不高，为2.53～2.58；硬度5左右，据此可以与绿松石区别。

④ 染色羟硅硼钙石。羟硅硼钙石是一种含硼的硅酸钙矿物，它通常呈白色、灰白色、灰褐色，也常有灰黑色或黑色的网脉，因此染色后很像铁线绿松石。但它的折射率较低，一般为1.586～1.605；硬度也较低，多为3～4，相对密度2.45～2.58，在滤色镜下还可观察到呈粉红色。这种仿冒品主要来自美国。

除此之外，还见有染色的玉髓、染色的方解石或白云石等，它们由于在物性上与绿松石均有明显差别，所以只要稍具宝石学知识，应不难区分之。

（3）一些外观很近似绿松石的天然材料，其中较常见的有以下几种。

① 齿胶磷矿。又称“齿绿松石”或“骨绿松石”。它们实际上是古代动物的牙齿或骨骼的化石，因受到后期蓝铁矿的交代而形成的产物。蓝铁矿是一种具有深浅不同蓝色和浅绿色的矿物，所以与绿松石的颜色十分相近，折射率也与绿松石差不多，一般介于1.57～1.63；相对密度则相对较高，为3.00～3.20；其最大的特征是可能保留有化石的原有结构。齿胶磷矿因是来自化石，产量也有限，因此在价值上常不输于绿松石，甚至高于绿松石。因此在市场上，有时也可看到有用铁的磷酸盐，对骨化石或焙烧过的象牙进行染色处理而获得的仿冒品。

② 硅孔雀石。这是一种含水的铜铝硅酸盐，通常呈绿色、蓝绿色，含杂质时也呈褐色或黑色，因此外观有些近似铁线绿松石。但硅孔雀石常具有比绿松石好的透明度，它的绿色也相对浓艳一些，不像绿松石的绿色常带有黄色雕或蓝色调；另外硅孔雀石的折射率很低，一般为1.460～1.570；硬度也很低，多为2～4（含石英类杂质多时，硬度也可达6～7）。

③ 磷铜铁矿。也叫“铁绿松石”，是一种铜铁的磷酸盐，从化学成分讲，它实际上就是绿松石成分中的铝被铁替代后的产物，所以可以与绿松石紧密共生。它一般呈淡绿到绿色，折射率较绿松石高，一般为1.83～1.93；相对密度也较大，常为3.1左右；硬度4.5左右。
