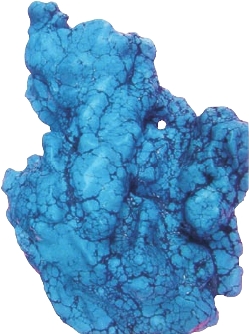

绿松石虽然价值不是很高，但却是一种深受多个国家和民族喜爱的玉石，尤其是在阿拉伯世界和我国西藏等地，一直被视为是一种神圣的宝石，所以社会需求量较大，当天然优质的绿松石不能满足人们的需求时，便出现了各种优化处理品和仿冒品。现逐一简介如下。

（1）注油或浸蜡处理。这是最传统的处理方法。注油的方法，即把绿松石直接浸泡在汽油等液体中，可迅速使绿松石的颜色得到改善。但油比水更易挥发，所以现已很少使用，改用浸蜡。浸蜡可使颜色的改善保持较长的时间，但太阳的曝晒或受热则会加速它的褪色。需要指出：由于绿松石的浸蜡处理与大多数玉石的浸蜡处理不同，不仅仅是改善表面的光泽，而是会改善它的颜色。所以我国在1996年和2003年颁布的“国标”《珠宝玉石名称》中规定，这种方法属于“处理”，在销售时是必须向消费者说明的，否则属于欺诈。然而，在2010年颁布的新“国标”中却把绿松石浸蜡改为“优化”，承认其是一种可以接受的优化处理方法，销售时可无需向消费者声明。笔者认为，这一更改有迁就商业利益之嫌。事实上这是一种不耐久的处理方法，阳光或热都会加速其褪色的程度。要鉴别浸蜡处理，可在放大镜下用烧热的针接近绿松石，此时可看到蜡熔化呈小珠析出的“出汗”现象。另外，也可利用绿松石的吸水性来进行检测。由于作浸蜡处理的绿松石，都是一些不那么致密富空隙的绿松石，而且一般镶嵌用的绿松石多是正面磨光，反面没磨光的，因此当你把这种绿松石在清水中蘸一下，就可以发现没处理过的所蘸的水分会马上被吸收掉，浸蜡的则吸收很慢；还会发现未作浸蜡处理的，会因吸水而使颜色加深，浸蜡者则变化不大。

（2）染色处理。一些黄绿色、土黄色的绿松石即使采用浸蜡也无法改善它的颜色，于是就采用无机（如硫酸铜溶液）或有机染料对其进行染色处理。染色处理的绿松石与其他玉石的染色品一样，在放大检查时可以发现它的颜色沿颗粒间隙和裂隙分布，而且仅是近表面不厚的一层。另外部分染色品，用蘸有氨水的棉花擦拭，可以发现棉花上沾染了蓝色。

（3）注塑处理。一些多孔的“面松”，不能直接用作宝石，因此人们在一定温度压力条件下把有机塑性液体（一般均带色）注入面松内，不仅可使其得到加固也使颜色得到改善。但这种经过注塑，看上去很漂亮的绿松石，却有着与其漂亮外观不相称的低密度，也即它的相对密度一般在2.0～2.48；此外它的硬度也很低。一般为3～4；折射率也会低于1.61，都足以与正常绿松石相区别。如果还有疑问，那么通过放大检查，时而可见有小的气泡；用热针进行试验，会闻到塑料熔化产生的辛辣气味。红外光谱检查也能发现有机物的存在。另外，同样也可以用蘸水的方法进行鉴别，注塑会比浸蜡更不易吸水。

（4）注硅酸钠（水玻璃）处理。这是对注塑处理的改进。在获得相似处理结果的同时，又使其相对密度和硬度都得到一定程度的提高。即相对密度可在2.40～2.70；硬度一般可达到5。但这种绿松石会感觉透明度高一些；放大检查，仍时而可见有小的气泡。

（5）查察里（Zachery）处理。这是一种最新的由查察里发明的新处理法。方法是在绿松石中注入一种未公布的含钾的物质，结果可使绿松石得到加固和增色，且光泽也增强。据说在阳光下曝晒164个小时也不褪色。它还具有与天然绿松石相近的物性，即具有相近的折射率和相对密度。在长波紫外光下可以有弱-中等的蓝白色荧光。鉴别这种绿松石的最佳方法是用草酸进行试验。涂抹草酸后，其表面会形成“白皮”。但这是一种破坏性试验。此外的另一方法是用尖端的电子探针仪来分析其成分，这时可发现它的成分中有天然绿松石所没有的钾的存在。

需要指出，绿松石的这些处理方法，在现行“国标”中，除浸蜡属于“优化”外，其他均属销售时应予明示的“处理”。

另外，1972年，法国的吉尔森（Gilson）公司推出了一种所谓的“合成绿松石”。它在化学成分和物理性质上与天然绿松石几乎完全一样，也可区分为致密块状的纯绿松石和铁线绿松石两种。但放大50倍后，可以发现它具有与天然绿松石不同的结构，是由无数紧密堆积在一起的微小的蓝色球粒构成，而天然绿松石则没有这样的结构。这使一些人认为，它不是真正意义上的人工合成制品，而是一种再造制品，即它是用绿松石粉末压结而成，所以称之为“再造绿松石”。现在且不管它究竟是怎样制成的，如果要鉴别它们，当然最好是观察到它的这种微粒结构；其次还可以通过分光仪的检查，天然的一般都含铁，会在蓝光区有一条弱-中等432纳米的吸收线；再造者则无。

（6）新法再造绿松石。这是我国近年生产的一种利用绿松石废弃料制成的再造绿松石。它不用有机高分子做胶结剂，而使用与绿松石成分相近的磷酸二氢铝为胶结剂。其与绿松石粉料（粒度一般为250～300目，并可根据情况经染色烘干后再参加胶结）的质量比约1∶4。由此制得的再造绿松石颜色均匀。色调单一，具蜡状—玻璃光泽，折射率N=1.60～1.61（点测），相对密度2.32～2.54，硬度4.5以上（折射率、相对密度和硬度都比天然的低），紫外线下惰性；结构均匀，部分样品具微粒结构，抛光性能良好，无铁线和白脑。
