自然界产出的蛋白石，品质差异悬殊，价格也有天壤之别。这就促使人们努力寻找如何把劣质的蛋白石变成优质欧泊的途径。

欧泊石处理一般有两个最主要的目的，即：①使无变彩变成有变彩。②改变体色以提高变彩的对比度。

为了达到第一个目的，可采用充填法。一些质量不佳、结构较疏松的蛋白石，是不会产生变彩的。但人们发现，在让它们浸饱水或油以后，孔隙被填塞，便会出现颜色或美丽的变彩。但是，水或油会在较短时间内流失或干枯，颜色和变彩又重归消失。因此，人们便又改用塑料、硅胶、树脂一类物质来对蛋白石进行充填，以获取会变彩的欧泊。此类欧泊一般具有相对密度、折射率偏低的特征；另外，在显微镜下仔细检查，通常不难发现充填物存在的痕迹；再者，也可以在不显眼处用针刻画，然后在显微镜或放大镜下观察刻画处，将会发现由于充填物大多较软而留下的断续的划痕。人们还发现，一种来自巴西的填充欧泊，为了提高它的相对密度，让其接近正常欧泊，在填充物中掺杂有铁镍硫化物的粉末，因此在反射光下用显微镜进行检查，可见金属般的闪光亮点。

改变欧泊石体色的方法有二。一种叫“糖煮欧泊”，方法是把预先洗净的白欧泊，浸泡在葡萄糖溶液或蔗糖溶液，再或蜜汁中，慢慢加热，力求让糖溶液能渗满整块欧泊；然后取出投入浓硫酸中。在硫酸的作用下，糖迅速炭化成微粒。由于这种碳质微粒遍布欧泊各处，就使欧泊具有暗黑色的体色，仿如黑欧泊。另一种叫“烟熏欧泊”。它是先用纸把白欧泊包好，然后再裹以干燥的牛羊粪，置于铁锅中，加热铁锅，直到纸和粪冒烟、烧焦为止。这样烟所产生的碳质微粒也会渗入欧泊的各个孔隙中，使其体色变黑。不过烟加工的碳质微粒很难渗入欧泊的内部，所以它的黑色大多仅限于表面。不管是前者还是后者，它所获得的黑色通常不会很均匀，在显微镜下用反射光检查，可见黑色成斑块状浓集或沿开放性裂隙分布；有的用针尖挑拨，还会拨出炭末。

把白欧泊处理成黑色还有一种更简便的方法，就是在透明度较好的白欧泊背面涂上一层黑漆，称为“喷漆欧泊”。这种欧泊的体色没有改变，还是原来的颜色。因此，从宝石的侧面仔细观察，会发现它具有与正视不同相对偏浅的体色。

市场上出售的欧泊，除了上述的处理欧泊外，还有合成欧泊和仿欧泊。

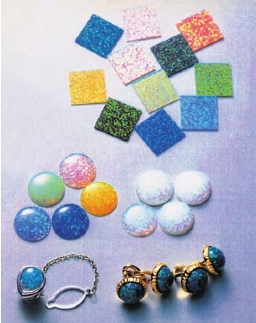

合成欧泊最先于1974年由法国吉尔森公司推出。在外观上，它与天然欧泊十分相似，也可具有良好的变彩。但这种欧泊的最大特点是具有蜂窝状或所谓的蛇皮状结构，尤其是合成黑欧泊更易发现。此外，它还具有硬度偏小（大约5.5，天然欧泊是5.5～6.5），相对密度值偏低（一般2.00±0.03，天然欧泊在2.15±）等特点，可资鉴别。

日本京瓷公司也生产有一种可产生生动变幻色彩的人造欧泊（不能称为合成欧泊，因其成分中含有树脂）。它很像填充欧泊，由80%的二氧化硅和20%的树脂组成。它具有更低的相对密度值（1.89），更低的硬度（摩氏4级）。

最近俄罗斯也推出两种人造欧泊，并与日本的人造欧泊类似，由二氧化硅小球与胶结物共同构成。

香港一家公司曾推出一种假基质欧泊二层石，称之为“熔合欧泊二层石”。它采用日本生产的人造欧泊石为顶，然后将其黏贴在来自澳大利亚昆士兰的砾石基底上，使人误认为是真的基质欧泊。但由于它的顶部是人造欧泊，在放大检查时仍可观察到人造欧泊的固有特征。

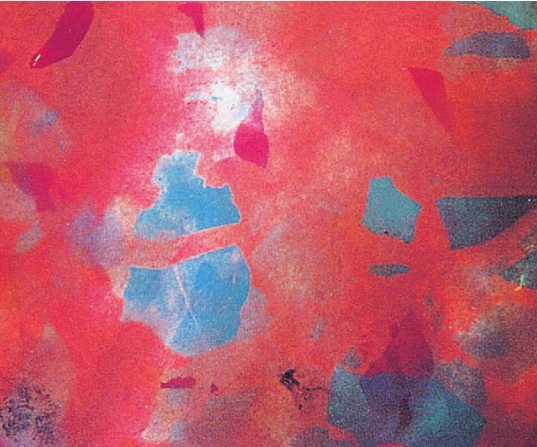

还有一种被称为“斯洛科姆（Slocum）欧泊”的仿欧泊。它是把彩虹色的金属箔或赛璐珞片、鲍贝壳碎片等夹于玻璃中；为了增加层次感，通常还把玻璃扭曲后再进行琢磨加工。这种玻璃仿制品虽然外观也十分接近欧泊，但放大检查时，可以发现它的彩片具有固定不变的界限，边缘相对整齐，与天然欧泊的变彩明显不同。另外，它偶尔还可见有气泡，折射率与相对密度也与天然欧泊不同，都要高一些（折射率1.49～1.52，相对密度2.40～2.50）。

市场上还可见有一种完全用塑料仿制的欧泊。外观极像透明到半透明的欧泊，肉眼很难区别。但它具有低得多的相对密度（1.20）和低得多的硬度（2.5），折射率则相对较高（1.48～1.53）。在偏光镜下出现异常的双折射。长波紫外下呈蓝白色强荧光反应；短波紫外下有弱荧光。日本产的此类塑料欧泊也称“日本欧泊”。
