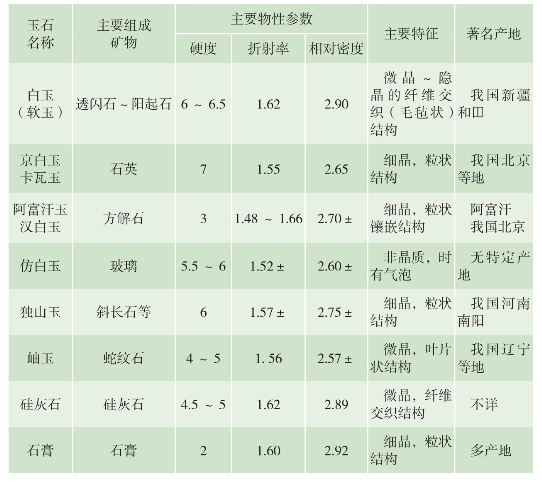

软玉虽然有众多不同的品种，但最受人们青睐的是白玉，次为青白玉。一些低档的材料常被用来仿冒白玉。其中常见的有以下几种。

（1）京白玉。也有写作“晶白玉”，是最常见的白玉仿冒品。所谓的京白玉，实为一种色泽纯白的石英岩。因最初来自北京西山，并曾因产地（西山属燕山山脉）而有“燕石”之名；后又因酷似白玉，遂有京白玉之称。不过，现在人们所说的京白玉，并不是来自北京，而更多是来自其他地区所产的白色石英岩。优质的京白玉与白玉十分相似，普通的爱好者甚难区分。但由于其分布甚广，产量众多，因此，其价值远比白玉为低。

鉴别京白玉，有一个相对容易掌握的方法，即硬度试验法。京白玉的硬度是摩氏7级，比软玉高0.5～1级。试验时可用紫砂茶壶作标准。软玉在紫砂茶壶上刻画，一般不会留下刻痕，或仅有极淡的细痕，而京白玉在紫砂茶壶上则可留下比较清晰的刻痕。另外，京白玉一般结晶颗粒较粗，具有明显的粒状结构，这与软玉的微晶或隐晶的纤维交织结构也明显不同。还有它的相对密度（2.65）、折射率（1.55）都比软玉低，据此均不难与真白玉区分。

（2）卡瓦玉。它和京白玉一样，也是一种白色的石英岩。为什么另起卡瓦玉之名，不详。

（3）硅灰石仿白玉。这是一种外观酷似白玉的硅灰石仿制品。硅灰石是一种硅酸钙矿物，化学式CaSiO3，三斜晶系，晶体多为板状、板柱状，集合体纤维状，白色，玻璃光泽。用于仿白玉的硅灰石是其白色的微晶集合体，其透明度略高于白玉，硬度5.5左右，折射率N=1.62（点测），相对密度2.89。

（4）石膏仿白玉。石膏是一种较常见的含水硫酸钙（CaSO4·2H2O）矿物。其白色具细粒结构的集合体，外观酷似白玉，因此也被一些人用来冒充白玉。但其白中微带灰色，油脂-玻璃光泽，微透明-不透明，折射率N=1.60（点测），相对密度2.92。根据其易被小刀刻动的低硬度（硬度2），极易与真白玉区分。另外石膏因含有结晶水，在热和干燥环境下易于发生脱水，致使该玉石发生崩解，不宜久藏。

（5）阿富汗白玉。这是另一种常见的白玉仿冒品。它实际上是一种色泽纯白、透明度也较好的大理岩。尽管其玲珑剔透、色白如脂，美学价值不亚于白玉，但它却有着质软（摩氏硬度仅为3级）且脆而易碎的缺点，故价值也远低于白玉。鉴别阿富汗白玉也适用硬度试验法，由于其硬度很低，用小刀在隐蔽处轻轻一划就会留下明显的痕迹，而白玉则绝无可能。也可用稀盐酸进行点滴试验，滴上一滴，阿富汗白玉即会立即明显起泡，白玉则不会；阿富汗白玉在外观上还常可见有互相平行的薄层状构造（层面常有起伏），这也是白玉所少见的。在结构上它也具有粒状结构，而没有软玉的特征结构。还有它的相对密度一般较低，为2.70左右；折射率可波动于1.48～1.66的较大范围里。据此均不难与真白玉区分。

（6）汉白玉。汉白玉和阿富汗白玉一样，也是一种白色大理岩。只不过后者来自国外，汉白玉则是国产。与阿富汗白玉相比，它透明度稍差，因此它看上去不那么有“灵”气。他也一般不具有薄层状构造。在其他方面的性质上，则与阿富汗白玉相同，如它的硬度同样小于小刀，滴酸也会起泡。

（7）人工仿白玉。这是一种用乳白色微透明的人工玻璃做成的仿冒品。这种制品具有非晶质结构，在放大镜下找不到晶粒，在正交偏光镜下呈全黑（而软玉和其他仿冒品则呈全亮）。它的最大特征是，用放大镜仔细寻找时，常常可以发现有个别气泡的存在。这种情况在软玉中是绝无可能出现的。还有，它的相对密度（2.60±），折射率（1.52±）都明显低于白玉，但硬度（6.0±）则与白玉相近。要注意的是，这种用玻璃仿制的白玉，由于材料易于获得，因此它不仅可以用来仿制小型的白玉制品，也常常被用于仿制大型的白玉摆件。笔者就曾看到用这种材料仿制的重达10多千克的兽形玉件。

白玉还可能与白独山玉混淆。但白独山玉具有细粒粒状结构，没有像白玉那样的纤维交织结构，再说它的价值也不低，因此一般不会用它来仿冒白玉。另外，有些色浅的岫玉也常用来冒充白玉，不过由于它没有像白玉那样的纯白色，所以它多用于冒充带有不同程度沁色的古白玉。鉴别此类仿冒品的较简单的方法是测试它的硬度。岫玉的硬度一般小于小刀，可被小刀划刻，软玉则不会。
