在当今市场上，经人工美化处理的翡翠常见的还有以下一些品种。

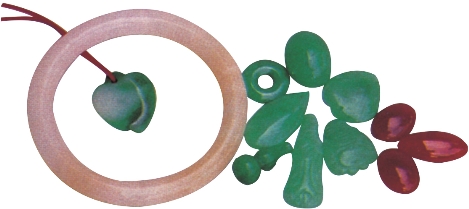

（1）染色翡翠。或称C货翡翠（染色一词英文为colouring，故曰C货）。这是一种远比B货出现更早的翡翠处理方法，早在前清时期就已出现。不过，早期使用的染色剂是铬盐，在查氏滤色镜下可以看到原本绿色的翡翠，呈现出红色。20世纪80年代以来，人们改为采用绿色有机染料来染色。这种有机染料在查氏镜下不会泛红，因此查氏镜已不能有效地识别C货，只能依靠在放大镜或显微镜下的仔细观察。如果发现翡翠的绿色不是来自矿物晶体的本身，而是来自沿晶粒间隙、解理和绺裂分布的染色剂，便可予以确认。C货翡翠由于大多是使用原本无色或仅有极少翠色的低档翡翠来制作，而且染色剂又不稳定，经不起岁月的考验（尤其经不起长期的阳光曝晒），会逐渐褪色，因此C货翡翠的真正价格都很低，也没有任何收藏的价值。

市场上还可以看到所谓的B＋C翡翠。这是指该翡翠先经过酸碱的漂洗，然后在充填有机物时又同时加入了染色剂。这种B＋C翡翠将同时具有B货翡翠和C货翡翠的双重特征。

（2）“镀膜翡翠”。俗称穿衣服的翡翠。这也是一种利用低档的无色或仅有极少翠色的翡翠原料，在磨制成型后，再在其表面涂覆一层绿色胶膜而获得的制品。此类翡翠的颜色分布与C货不同，它看不到颜色渗入晶粒间隙和绺裂的现象，而是浮于表面。有时易被人误认为是整体的地子绿，尤其是当该翡翠制品中还确实存在有少许真翠点时，更易被人误认为是A货。不过，此类翡翠有的在用放大镜检查时可以发现，薄膜局部脱落而露出金玉其外败絮其中的本质；有的因膜层较厚，而硬度又较低，会因受到硬物的擦碰留下擦痕。如果没有这些迹象，则就得利用专门的仪器进行检查。在紫外灯下，它的有机薄膜会显示出蓝白色的荧光；在红外光谱图上，它也会像某些B货那样在波数2 800～3 200厘米-1处，出现环氧树脂类有机物的吸收谷。此外，还可以用热针进行试验，其表面的有机膜常会被烫出焦点，不过，这是一种有损试验法，非万不得已最好不用。

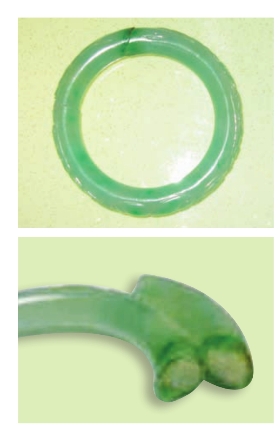

镀膜翡翠大多是制成戒面、怀古（玉扣）等小饰品。但我们也曾发现有制作成手镯的。这个镀膜手镯有一个基本无色的翡翠内环，外层则包有厚薄不一的有机胶层，胶层呈不很均匀的淡绿色，其上还飘有若干翠绿的色点或色斑。为了给人予更多的假象，其表面又作了雕花处理。仔细检查，可以发现在胶层较厚处有气泡存在。在紫外荧光灯下显示出较强的荧光；相对密度明显偏轻；折射率也偏低；用小刀刻画，可以看到有划痕。在该手镯的折断处，可以看到它具有明显的双层构造。外层绿色，具贝壳状断口；内心基本无色，具与外层明显不同的粒状断口。

（3）焗色翡翠。即热处理翡翠。这种处理主要是为获得色泽较好的红翡。一些原本带有黄褐色调（由褐铁矿的污染引起）的低档翡翠，经过加热（即所谓的焗色）处理以后，原本褐铁矿中所含的水分会在热的作用下散失，转变为颜色赭红的赤铁矿，使饰品获得较佳的红色，从而提高了翡翠的价值。焗色翡翠所获得的颜色是永恒不变的，而且它几乎是不可识别的。因为由焗色产生的红翡与天然的红翡，在形成机理上是完全一样的，只不过天然者是在自然环境里通过缓慢的转变而产生，焗色者则是在人工环境里快速转化而成。当然，如果一定要鉴别它，还不是完全没有办法。天然翡翠大多难免会有多多少少的一些微小的绺裂，这些绺裂又总是会吸附少许的水汽，当用红外光谱进行检查时，就会发现在1 500～1 700cm-1和3 500～3 700cm-1左右有反映吸附水存在的吸收谷，而焗色翡翠因在加热过程中水汽被赶跑，就没有这种反映。另外，在其加热过程中，由于骤然的温度变化，常会产生较多的微小裂隙，致使敲击起来它的声音常会哑一些。但天然红翡若内部有裂隙，也会有同样的表现，所以后一现象仅可用于参考。最后，还要指出的是，按我国颁布的“珠宝玉石国家标准”，热处理宝石（当然也包括翡翠）属于“优化”可将其视作A货来接受。

（4）黏合翡翠。此类翡翠在20世纪80年代曾出现于香港市场，并令许多人上当受骗。这是一种半真三层型的制品。它用无色低档翡翠为顶，然后从底部将其挖空，成薄壳状；再在薄壳的内壁涂上一层绿色胶层，最后再用低档翡翠做一个底将挖空部分填死，便获得了酷似优质翡翠的这种半真三层型翡翠。这种黏合翡翠由于顶、底都是真翡翠，翠色又是来自内部，而拼合缝又常因镶嵌的关系难以发现，所以具有很大的欺骗性。一般的检测方法也大多难以奏效。不过，若用红外光谱仪则可以测出它也具有类似B货那样的有机物引起的吸收谷。用分光镜检查，则无正常绿色翡翠的谱线。显然，这些方法对于普通收藏者来说都很难掌握，因此，如果你有怀疑，最好还是请专门检测机构进行鉴定。

（5）再造翡翠。是近年出现在市场上的一种新的翡翠处理品。它把翡翠的边角料磨碎，然后用铅玻璃做胶结剂制成。只要配比合适，可获得与A货翡翠相似的折射率与相对密度。但放大检查，可以发现它具有与天然翡翠不同的粒状结构，还有的可见有个别的气泡，再有的可见有非晶质的铅玻璃斑点，足以区别之。当然如果可能进行X荧光光谱分析，就会发现它含有天然翡翠所不可能出现的铅元素。

（6）辐照处理翡翠。辐照处理近代已被广泛用于多种宝玉石的改色，但翡翠的辐照处理，迄今还主要停留在实验室的研究阶段。已做的试验是用γ射线或中子束来照射翡翠，结果可使翡翠变成棕色和紫色。但颜色分布很不均匀，呈斑块状；辐射集中的部位色深，其他部分色浅。目前对于这种翡翠还没有成熟的鉴别方法。

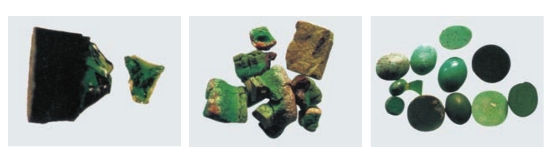

我们还要顺便谈一谈“合成翡翠”问题。翡翠的合成早在1984年就由美国的GE公司率先完成。稍后，我国中国地质科学院也在实验室中获得合成翡翠。但这些早期的合成翡翠，均由于品质不佳，而无实际的宝石学用途。2002年，GE公司在改进了合成技术以后，又获得了新的合成翡翠。它具绿-绿黄色，半透明的微晶结构与天然翡翠十分近似。主要区别在于其在长波紫外光下，会具有弱的蓝白色荧光；在短波紫外光下有中-强的灰绿色荧光。虽然目前还没有关于它被正式投放市场的具体信息，但可以预期这一日子当为期不远，故必须引起翡翠爱好者们的高度警觉。
