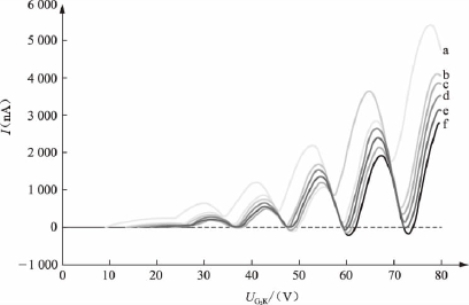

本研究采用的实验仪器为ZKY－FH－2智能夫兰克－赫兹实验仪，其参数的推荐设置如表1所示。采取联机测试的手段进行实验。保持其他参数不变，只增大拒斥电压，得到多组实验曲线，拒斥电压设置及对应曲线编号如表2所示，实验曲线如图3所示。

由图3可以看出，除了对照组曲线a外，其余曲线的波谷趋势都是先下降后上升，且曲线d、e、f均出现了负电流。由此可得出结论：其一，拒斥电压越大，波谷的下降趋势越明显，但总体趋势均为先下降后上升；其二，拒斥电压增大到一定程度时，谷底电流降为负值，继续增大拒斥电压，出现负值的波谷数越多，且每个波谷的负电流值增大。
