1.1　光学多通道分析器

实验采用WGD－6型光学多通道分析器。该仪器由光栅单色仪，CCD接收单元，扫描系统，电子放大器，A/D采集单元及计算机组成。以计算机软件控制实现对仪器内部光栅的角度调整，并将仪器采集的光源信号加以读取，以光谱线的形式展现。光源发出的光线于狭缝处进入仪器内部，经过多次反射、衍射在CCD接收单元处成像并将光信号转变成电信号传入电脑。

1.2　定标原理

在光栅相同的衍射级次（一般取第1级）下，采集已知谱线并对已知谱线定标，将计算机采集窗口的横坐标由CCD的通道数（0～2　048）转化为波长数。在已定标的坐标下，可测量未知的光谱谱线，采用直接读取数据或寻峰等方式获取未知谱线的波长或波长分布。

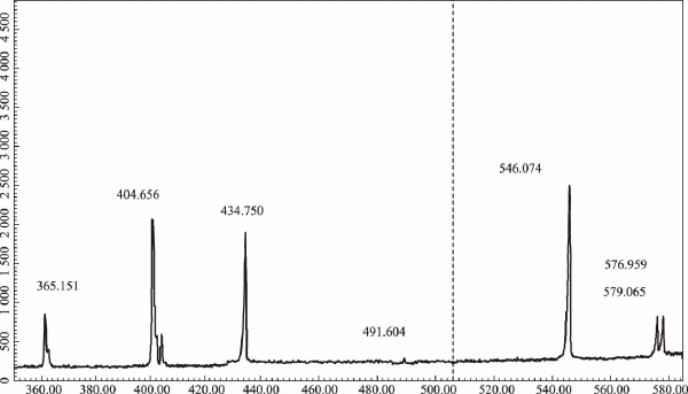

汞灯的标准谱线波长如表1所示，常用汞灯定标谱线见图1。
